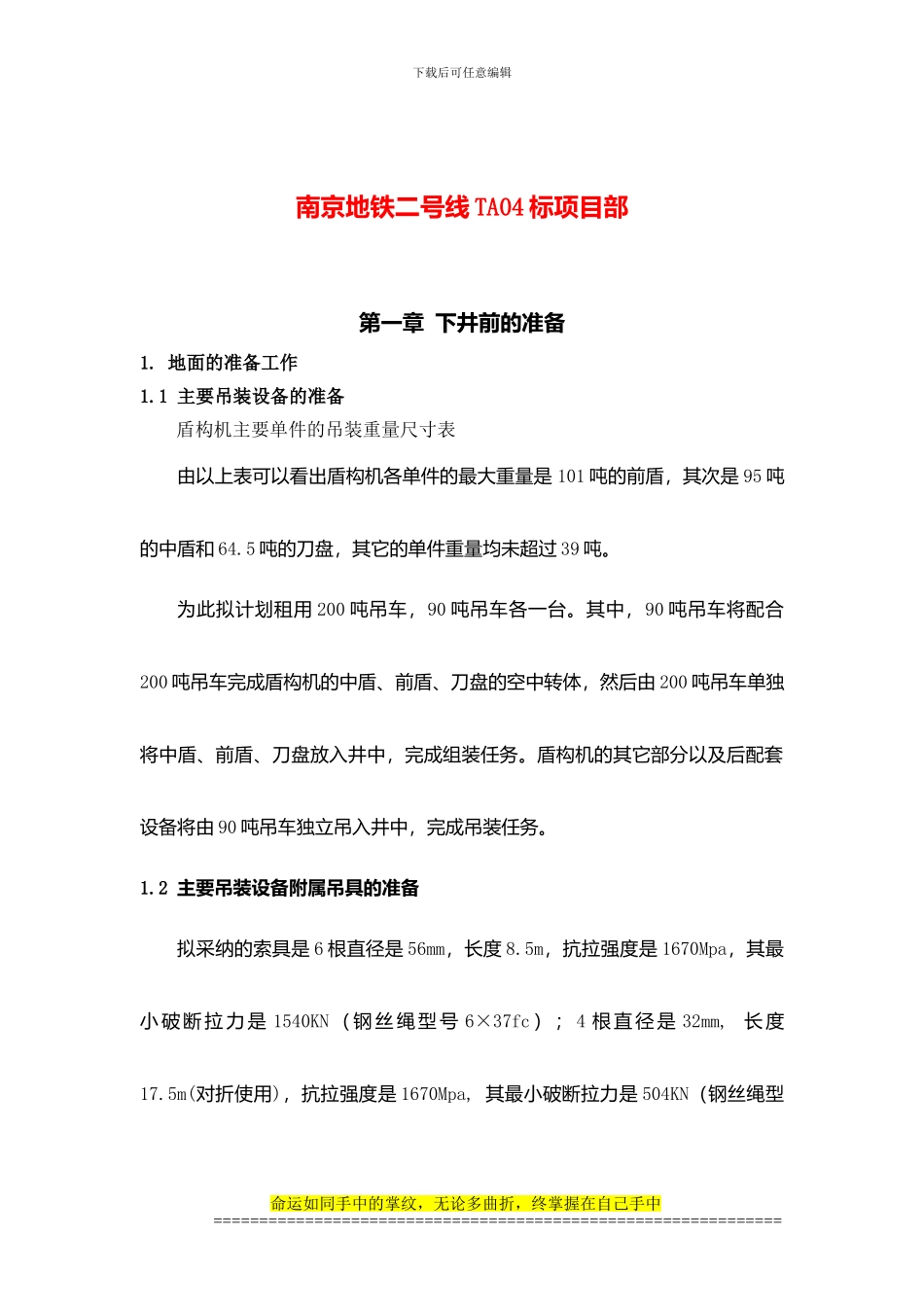

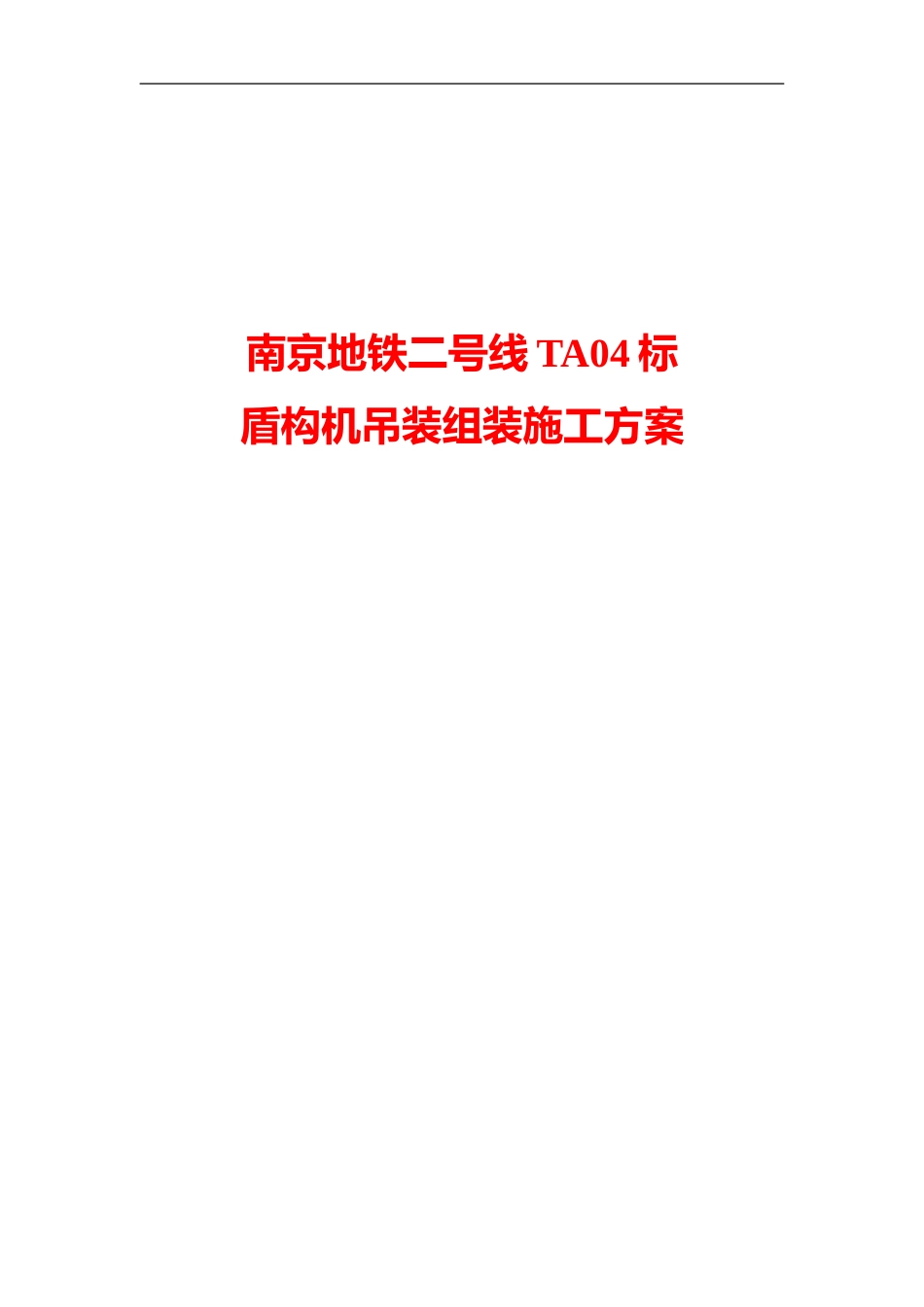

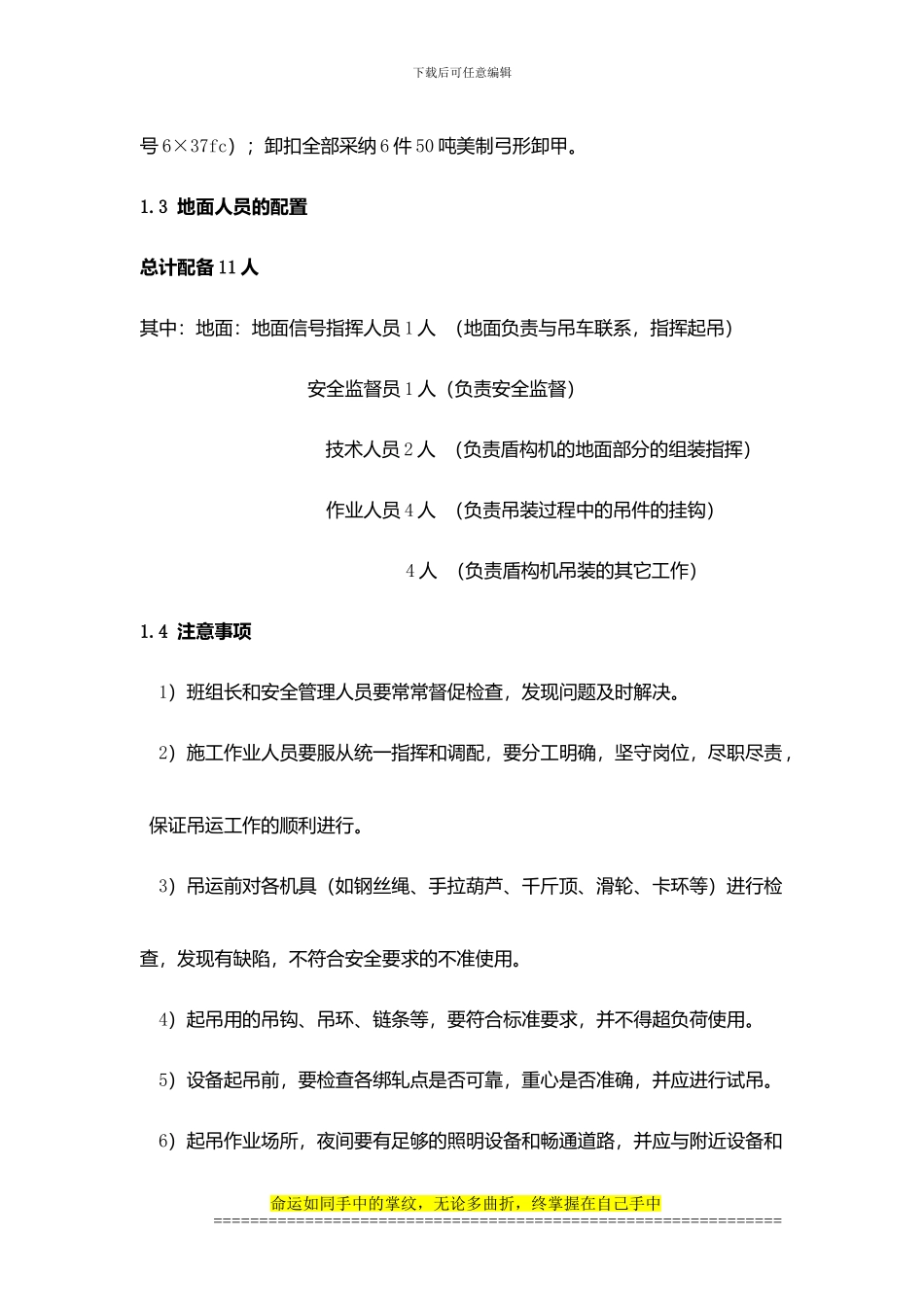

南京地铁二号线 TA04 标盾构机吊装组装施工方案下载后可任意编辑南京地铁二号线 TA04 标项目部第一章 下井前的准备1. 地面的准备工作1.1 主要吊装设备的准备盾构机主要单件的吊装重量尺寸表由以上表可以看出盾构机各单件的最大重量是 101 吨的前盾，其次是 95 吨的中盾和 64.5 吨的刀盘，其它的单件重量均未超过 39 吨。为此拟计划租用 200 吨吊车，90 吨吊车各一台。其中，90 吨吊车将配合200 吨吊车完成盾构机的中盾、前盾、刀盘的空中转体，然后由 200 吨吊车单独将中盾、前盾、刀盘放入井中，完成组装任务。盾构机的其它部分以及后配套设备将由 90 吨吊车独立吊入井中，完成吊装任务。1.2 主要吊装设备附属吊具的准备拟采纳的索具是 6 根直径是 56mm，长度 8.5m，抗拉强度是 1670Mpa，其最小 破 断 拉 力 是 1540KN （ 钢 丝 绳 型 号 6×37fc ） ； 4 根 直 径 是 32mm, 长 度17.5m(对折使用)，抗拉强度是 1670Mpa, 其最小破断拉力是 504KN（钢丝绳型命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑号 6×37fc）；卸扣全部采纳 6 件 50 吨美制弓形卸甲。1.3 地面人员的配置总计配备 11 人其中：地面：地面信号指挥人员 1 人 （地面负责与吊车联系，指挥起吊）安全监督员 1 人（负责安全监督）技术人员 2 人 （负责盾构机的地面部分的组装指挥） 作业人员 4 人 （负责吊装过程中的吊件的挂钩）4 人 （负责盾构机吊装的其它工作）1.4 注意事项1）班组长和安全管理人员要常常督促检查，发现问题及时解决。2）施工作业人员要服从统一指挥和调配，要分工明确，坚守岗位，尽职尽责，保证吊运工作的顺利进行。3）吊运前对各机具（如钢丝绳、手拉葫芦、千斤顶、滑轮、卡环等）进行检查，发现有缺陷，不符合安全要求的不准使用。4）起吊用的吊钩、吊环、链条等，要符合标准要求，并不得超负荷使用。5）设备起吊前，要检查各绑轧点是否可靠，重心是否准确，并应进行试吊。6）起吊作业场所，夜间要有足够的照明设备和畅通道路，并应与附近设备和命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑建筑物保持一定的距离，防止发生碰撞。7）作业区域要有警戒标志，非作业人员不得进入作业区。2. 井下...
