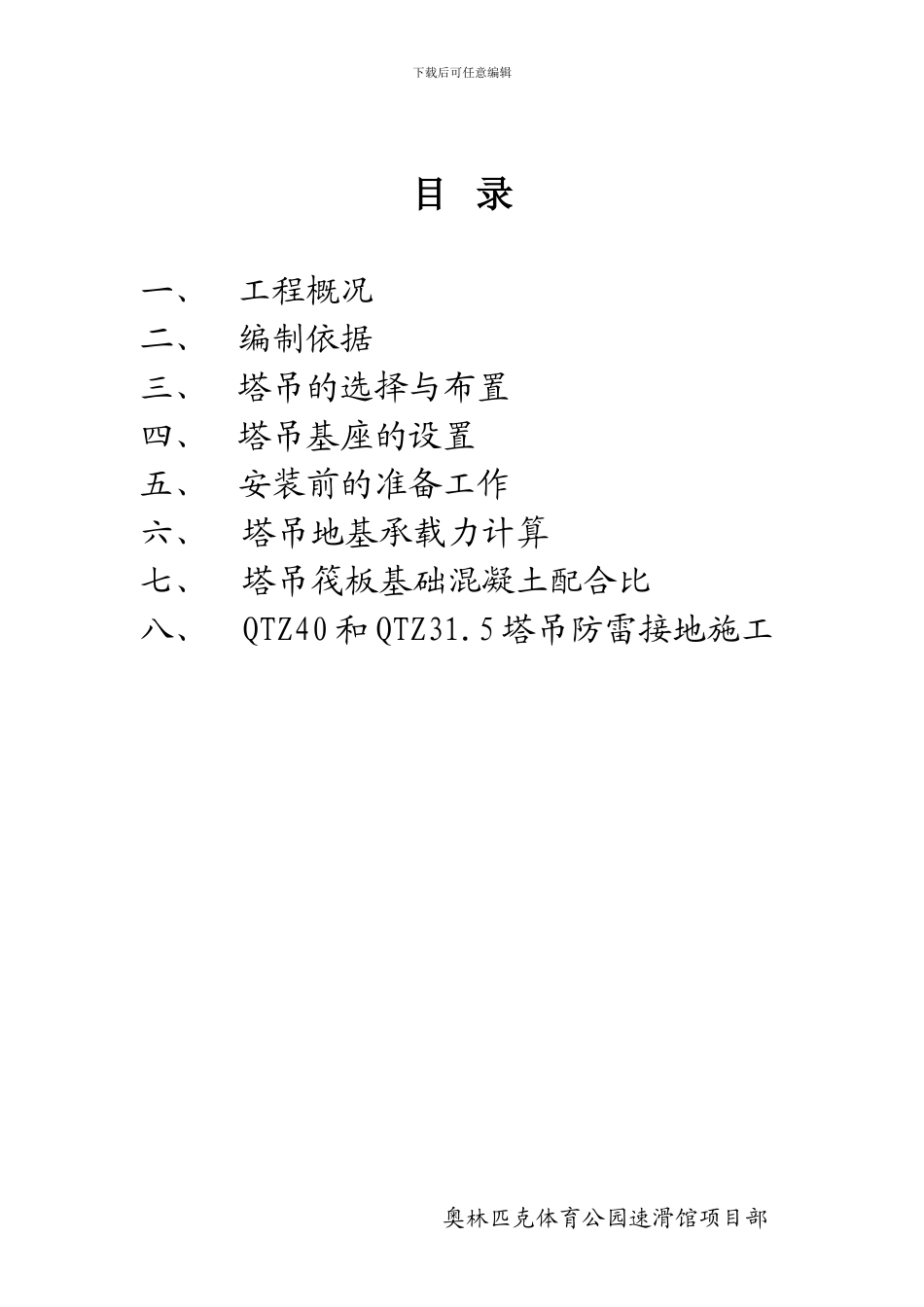

下载后可任意编辑QTZ40 及 QTZ31.5塔吊基础施工方案工程名称：大庆奥林匹克体育公园速滑馆施工单位：大庆筑安建工集团有限公司编制日期：2 0 1 0 年 7 月 2 日编 制 人：高 德 印审 核 人：奥林匹克体育公园速滑馆项目部下载后可任意编辑目 录一、工程概况二、编制依据三、塔吊的选择与布置四、塔吊基座的设置五、安装前的准备工作六、 塔吊地基承载力计算七、 塔吊筏板基础混凝土配合比八、 QTZ40 和 QTZ31.5 塔吊防雷接地施工奥林匹克体育公园速滑馆项目部下载后可任意编辑一、工程概况：本工程为大庆奥林匹克体育公园速滑馆，总建筑面积 23385.5㎡，工程地址为大庆市经九街与奥林匹克路之间。建设单位：奥林匹克公园项目建设指挥部。设计单位：哈尔滨工业大学建筑设计讨论院。监理单位：北京帕克国际工程咨询有限公司。施工单位：大庆筑安建工集团有限公司。建筑概况：地下一层、地上三层，建筑面积 23385㎡；地下为剪力墙结构，地上为框架结构。二、编制依据：1、QTZ40 和 QTZ31.5 塔式起重机使用说明书。5、《建筑桩基础技术法律规范》（JGJ94——94）6、《建筑施工手册》7、《建筑地基基础设计法律规范》（GB50007——2024）8、本工程地质勘查报告和建筑施工图三、塔吊的选择与布置：本工程占地面积较大，本工程塔吊计划安装四台塔吊，其中一台QTZ40，三台 QTZ31.5，建筑物 6 轴和 14 轴与 N 轴交点地方各一台。14 轴与 A 轴交点一台。7 轴在 1/D 轴和 D 轴的中间点一台。14 轴和N 轴交点为 QTZ40，其余均为 QTZ31.5。四、塔吊基座的设置根据 QTZ40 和 QTZ31.5 塔式起重机使用说明书和现场实际地质情况，塔吊机座底部设置 4 根桩，具体详见附图。根据 QTZ 塔式起重机使用说明书和现场实际情况，塔吊基底标高为-3.6m，外形尺寸QTZ40 为 4.5*4.5*1.2m。配筋 HRB335 级钢筋，Ф20@140 双层双向。混凝土采纳 C35 混凝土，垫层为 C15 素混凝土 100mm 厚，吊车配重7.86T。在塔吊基础以上用 M5 水泥砂浆砌筑砖保护墙，砖墙下部两米砌370㎜墙，其它为 240㎜墙。（以下塔吊基础均按 QTZ40 设计和计算）五、安装前的准备工作基础工程1、根据施工现场具体情况，定位好塔吊的基座位置。2、按 QTZ40 塔式起重机使用说明书结合实际情况和计算进行配筋和混凝土浇筑。六、QTZ40 塔吊地基承载里计算（一）、QTZ40 塔吊地基承载里计算本工程所使用的塔吊为QZ40，其臂杆的有效半径...
