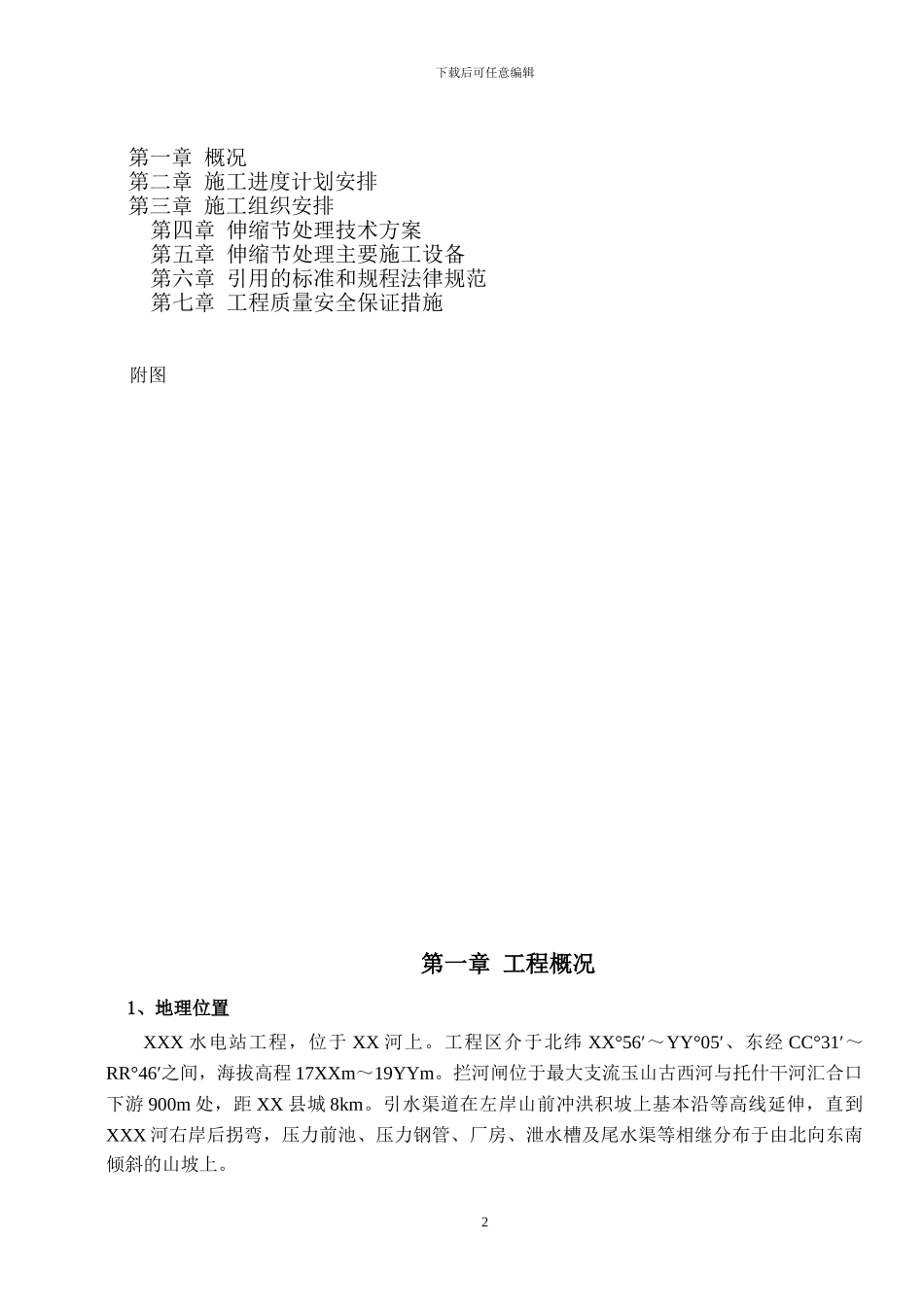

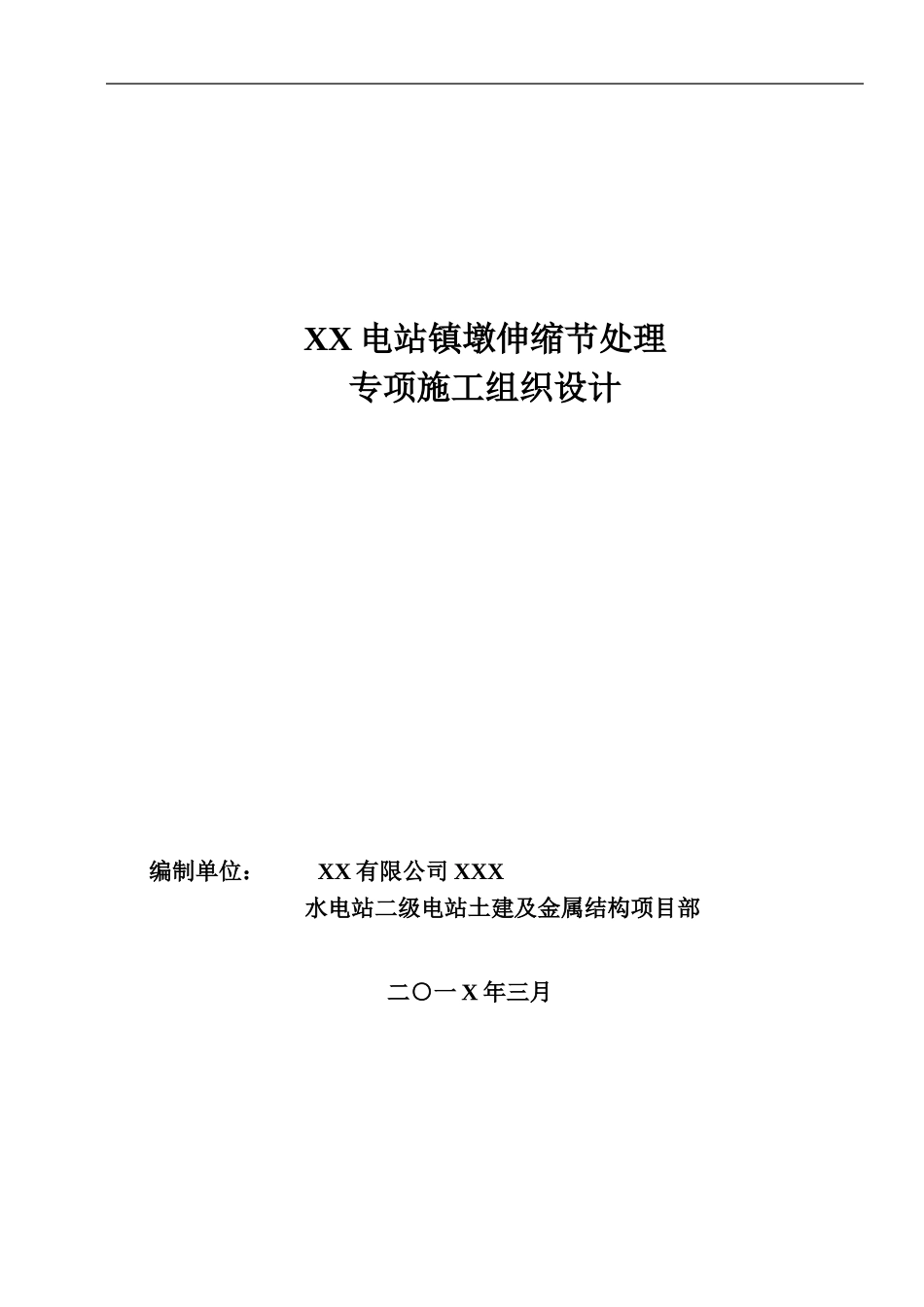

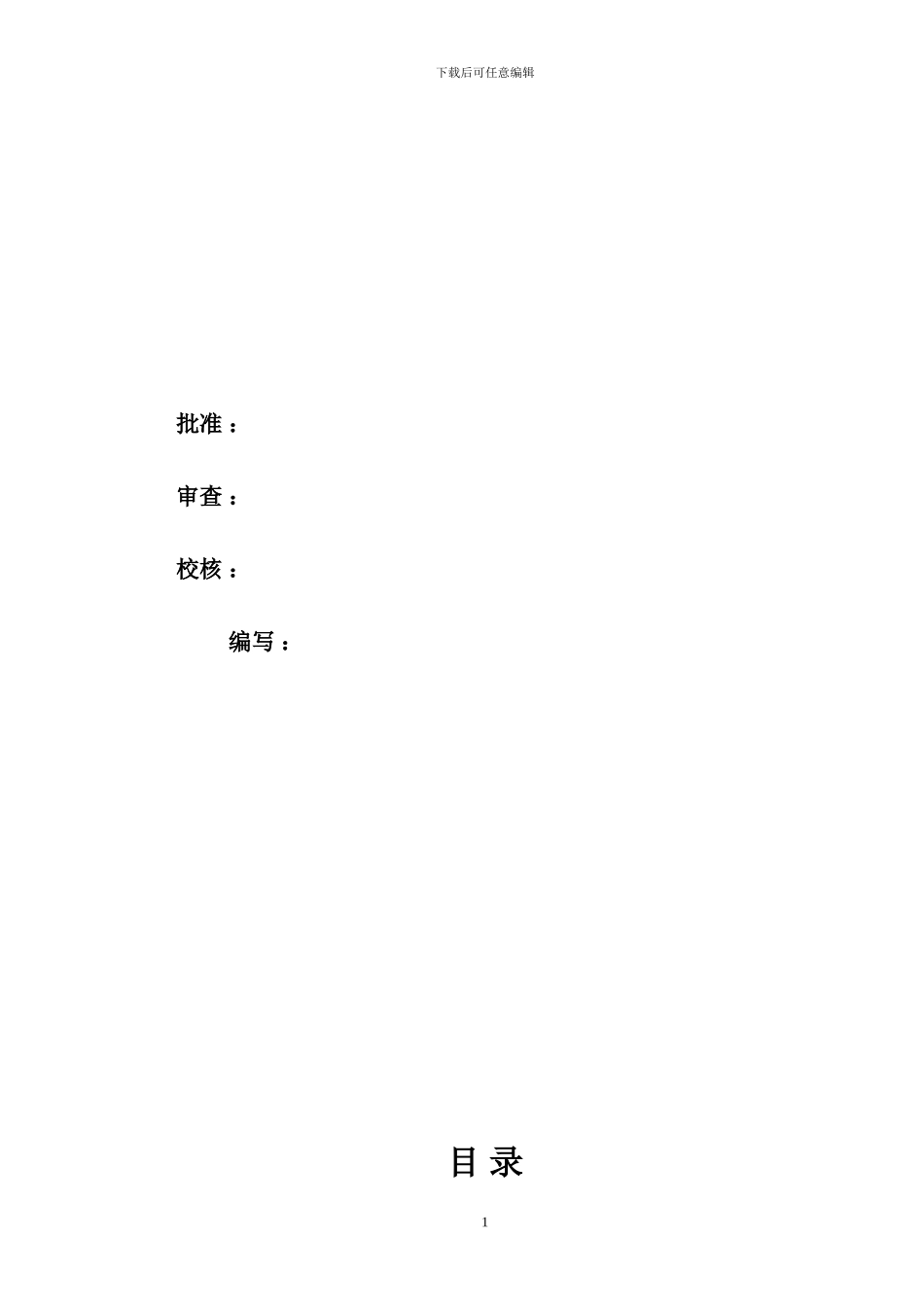

XX 电站镇墩伸缩节处理专项施工组织设计 编制单位： XX 有限公司 XXX 水电站二级电站土建及金属结构项目部 二○一 X 年三月下载后可任意编辑 批准 ： 审查 ： 校核 ： 编写 ： 目 录1下载后可任意编辑 第一章 概况 第二章 施工进度计划安排 第三章 施工组织安排第四章 伸缩节处理技术方案第五章 伸缩节处理主要施工设备第六章 引用的标准和规程法律规范第七章 工程质量安全保证措施 附图 第一章 工程概况 1、地理位置XXX 水电站工程，位于 XX 河上。工程区介于北纬 XX°56′～YY°05′、东经 CC°31′～RR°46′之间，海拔高程 17XXm～19YYm。拦河闸位于最大支流玉山古西河与托什干河汇合口下游 900m 处，距 XX 县城 8km。引水渠道在左岸山前冲洪积坡上基本沿等高线延伸，直到XXX 河右岸后拐弯，压力前池、压力钢管、厂房、泄水槽及尾水渠等相继分布于由北向东南倾斜的山坡上。2下载后可任意编辑2、主要工程任务及特点主要完成本工程第 XX 标段的金属结构的制作、安装任务。二级引水压力管道上游端经二级压力前池与一级电站尾水相接，后由斜直段、下斜段、水平段与蝶阀相接，全长1504.5m。进口中心高程 XXXXm，出口中心高程 XXXXm。压力管道采纳浅埋回填式，布置在开挖的沟槽内，沟槽底宽分别为 30.4m 和 27m。压力钢管下部设置 0.5m 厚混凝土垫板；管槽全部采纳开挖的砂砾石土回填，管顶平均回填深度1.7m；管槽及管顶均采纳压实回填并在顶部设 30cm 厚干砌石防止冲刷。压力管道由 4 根单管管径为 4.2m 的压力钢管组成。在布置上分为缓坡段和陡坡段，其中纵坡为 1/24.5 的缓坡段，单根管线长约 1386m，最大净水头 65m；陡坡段为 1：2，单根管线长约 118m，管道最大净水头 103m。压力钢管根据其内压变化进行分段设计，缓坡段钢管壁厚为 12mm～16mm，陡坡段壁厚由 18mm ～26mm，均采纳 Q345R 钢制作。钢管内壁均采纳厚浆型环氧沥青防腐涂料进行防腐处理，漆膜厚度不小于 375，外壁采纳无溶剂环氧煤沥青冷缠带，厚度为 500。3、本专项措施主要工程概况 本专项措施主要是针对镇墩位置伸缩节水毁后由于受洪水冲击影响，产生不同程度的变形，所有连接螺栓被拉断或变形，伸缩节完全处于拉伸状态无法收回，针对上述情况业主要求我部进行处理，使伸缩节恢复到原来的状态。第二章 施工进度计划安排 一、进度安排我方将根据工程实际情况，合理地投入人力、物力最大限度地满足整...
