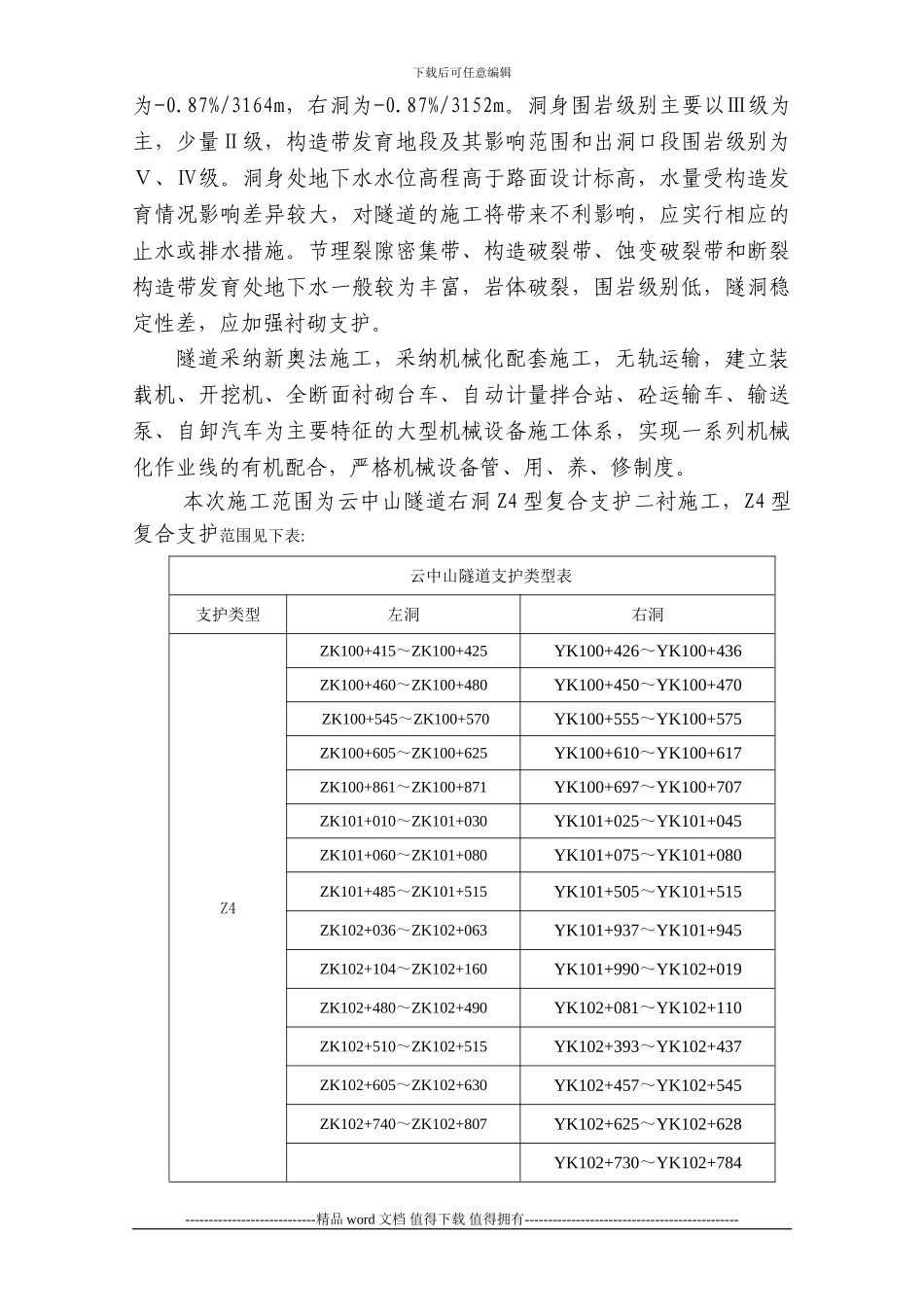

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】施工组织设计一、编制依据1、《福建永春至永定（闽粤界）高速公路龙岩段施工图设计》；2、《福建永春至永定高速公路工程地质勘察报告》；3、《福建永春至永定高速公路招标文件》；4、国家相关部门的施工法律规范、规程及标准；5、相应的技术法律规范、规程、行业标准；6、本单位现有人员、设备、技术情况。7、施工现场的具体条件。8、由我部编制的《实施性施工组织设计》。二、工程概况：工程部位、工程特点、工程数量云中山隧道本合同段内全长 3158m，左右洞呈分离布置，左洞长3164m，右洞全长 3152m，为特长隧道。隧道出口位于平面曲线范围内，左右线曲线半径为 R =1270m、R =1280m。隧道纵坡坡率/坡长：左洞----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑为-0.87%/3164m，右洞为-0.87%/3152m。洞身围岩级别主要以Ⅲ级为主，少量Ⅱ级，构造带发育地段及其影响范围和出洞口段围岩级别为Ⅴ、Ⅳ级。洞身处地下水水位高程高于路面设计标高，水量受构造发育情况影响差异较大，对隧道的施工将带来不利影响，应实行相应的止水或排水措施。节理裂隙密集带、构造破裂带、蚀变破裂带和断裂构造带发育处地下水一般较为丰富，岩体破裂，围岩级别低，隧洞稳定性差，应加强衬砌支护。隧道采纳新奥法施工，采纳机械化配套施工，无轨运输，建立装载机、开挖机、全断面衬砌台车、自动计量拌合站、砼运输车、输送泵、自卸汽车为主要特征的大型机械设备施工体系，实现一系列机械化作业线的有机配合，严格机械设备管、用、养、修制度。本次施工范围为云中山隧道右洞 Z4 型复合支护二衬施工，Z4 型复合支护范围见下表:云中山隧道支护类型表支护类型左洞右洞Z4ZK100+415～ZK100+425YK100+426～YK100+436 ZK100+460～ZK100+480YK100+450～YK100+470 ZK100+545～ZK100+570 YK100+555～YK100+575 ZK100+605～ZK100+625 YK100+610～YK100+617 ZK100+861～ZK100+871 YK100+697～YK100+707 ZK101+010～ZK101+030 YK101+025～YK101+045 ZK101+060～ZK101+080 YK101+075～YK101+080 ZK101+485～ZK101+515 YK101+505～YK101+515 ZK102+036～ZK102+063 YK101+937～YK101+945 ZK102+104～ZK102+160 YK101+990～YK102+019ZK102+480～ZK102+...
