[河南]基坑支护施工方案VIP免费

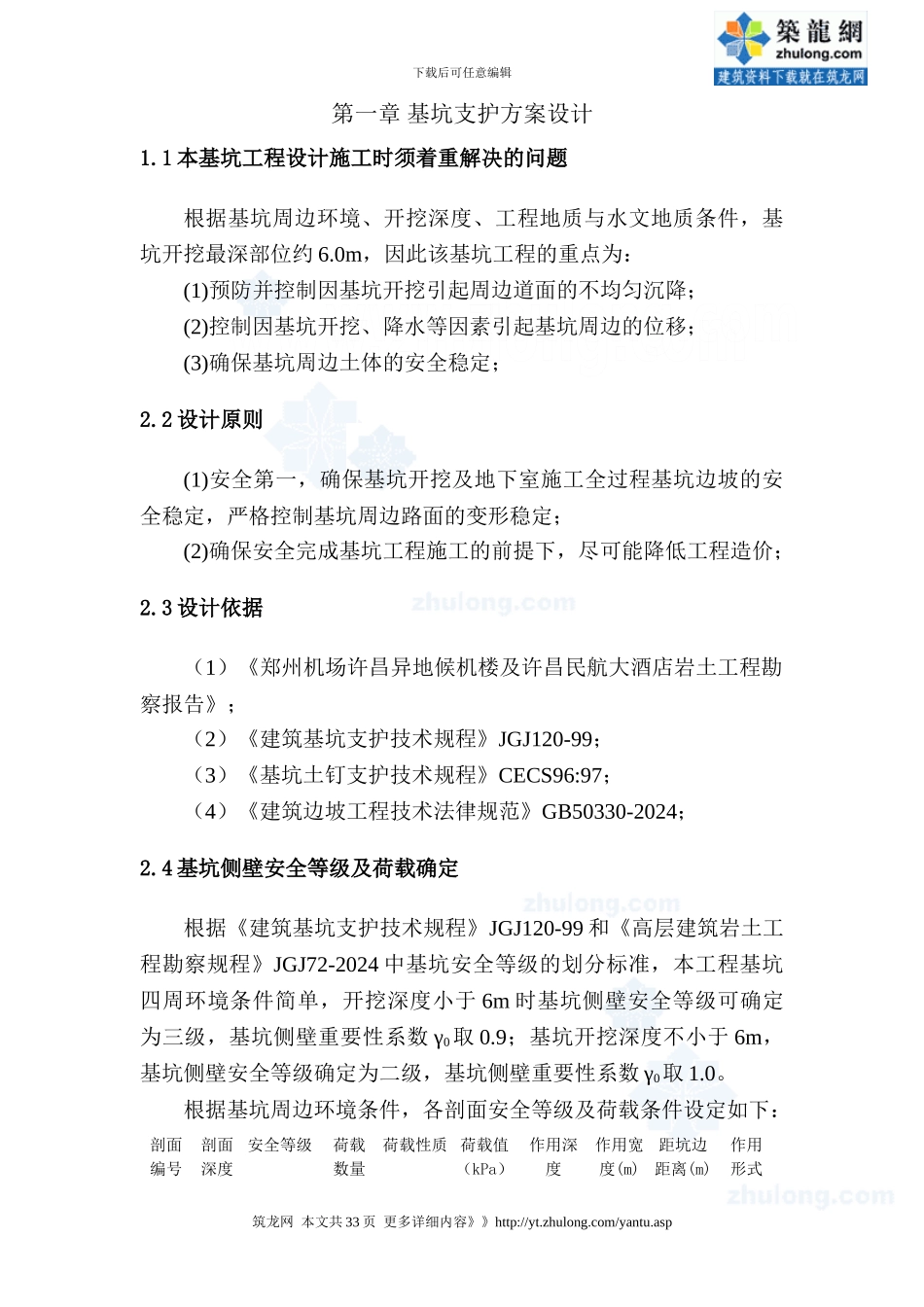

下载后可任意编辑第一章 基坑支护方案设计1.1 本基坑工程设计施工时须着重解决的问题根据基坑周边环境、开挖深度、工程地质与水文地质条件，基坑开挖最深部位约 6.0m，因此该基坑工程的重点为：(1)预防并控制因基坑开挖引起周边道面的不均匀沉降；(2)控制因基坑开挖、降水等因素引起基坑周边的位移；(3)确保基坑周边土体的安全稳定；2.2 设计原则(1)安全第一，确保基坑开挖及地下室施工全过程基坑边坡的安全稳定，严格控制基坑周边路面的变形稳定；(2)确保安全完成基坑工程施工的前提下，尽可能降低工程造价；2.3 设计依据（1）《郑州机场许昌异地候机楼及许昌民航大酒店岩土工程勘察报告》；（2）《建筑基坑支护技术规程》JGJ120-99；（3）《基坑土钉支护技术规程》CECS96:97；（4）《建筑边坡工程技术法律规范》GB50330-2024；2.4 基坑侧壁安全等级及荷载确定根据《建筑基坑支护技术规程》JGJ120-99 和《高层建筑岩土工程勘察规程》JGJ72-2024 中基坑安全等级的划分标准，本工程基坑四周环境条件简单，开挖深度小于 6m 时基坑侧壁安全等级可确定为三级，基坑侧壁重要性系数 γ0取 0.9；基坑开挖深度不小于 6m，基坑侧壁安全等级确定为二级，基坑侧壁重要性系数 γ0取 1.0。根据基坑周边环境条件，各剖面安全等级及荷载条件设定如下：剖面编号剖面深度安全等级荷载数量荷载性质 荷载值（kPa）作用深度作用宽度(m)距坑边距离(m)作用形式筑龙网 本文共 33 页 更多详细内容》》http://yt.zhulong.com/yantu.asp下载后可任意编辑(m)(m)1-14.35三级1设计要求1500均布2-23.95三级1设计要求1500均布3-34.85三级1设计要求1500均布4-46.00二级1设计要求15000均布2.5 基坑支护方案论证选择根据设计原则及设计依据，考虑本工程现状及需要着重解决的问题，根据本工程基坑的具体情况，可采纳的支护方式有：(1) 超前微型桩复合土钉墙支护；(2) 土钉墙支护等。2.6 基坑支护结构设计及参数根据法律规范利用理正软件对各剖面支护结构进行了内部稳定、外部稳定性验算，安全系数均满足法律规范要求。针对基坑四周开挖深度的不同，将 6 个不同的开挖深度，归类于 4 各剖面进行计算，土钉墙均采纳 1:0.3 的放坡系数，面层均采纳 Φ6.5@250 ，加强筋Φ10 以土钉为间距菱形布置，喷射混凝土面层厚度控制在 80mm 左右。分别选用不同的土钉布置方式，各剖面土钉布置情况如下。基 坑 1-1 剖 面 ( 基 坑 深 度 4.35m ， 放 ...
