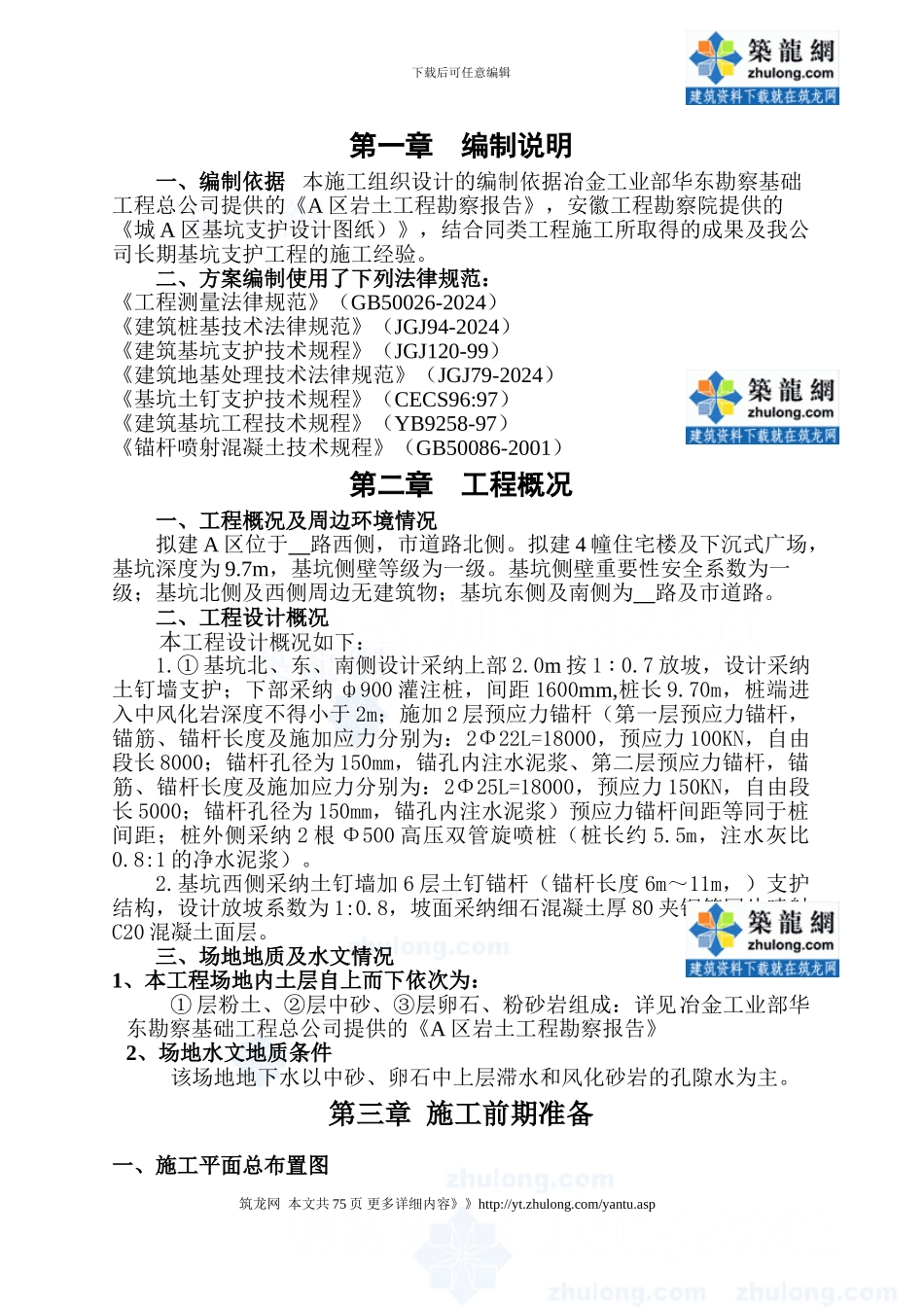

下载后可任意编辑第一章 编制说明一、编制依据 本施工组织设计的编制依据冶金工业部华东勘察基础工程总公司提供的《A 区岩土工程勘察报告》，安徽工程勘察院提供的《城 A 区基坑支护设计图纸）》，结合同类工程施工所取得的成果及我公司长期基坑支护工程的施工经验。二、方案编制使用了下列法律规范：《工程测量法律规范》（GB50026-2024）《建筑桩基技术法律规范》（JGJ94-2024） 《建筑基坑支护技术规程》（JGJ120-99）《建筑地基处理技术法律规范》（JGJ79-2024）《基坑土钉支护技术规程》（CECS96:97）《建筑基坑工程技术规程》（YB9258-97）《锚杆喷射混凝土技术规程》（GB50086-2001）第二章 工程概况一、工程概况及周边环境情况拟建 A 区位于 路西侧，市道路北侧。拟建 4 幢住宅楼及下沉式广场，基坑深度为 9.7m，基坑侧壁等级为一级。基坑侧壁重要性安全系数为一级；基坑北侧及西侧周边无建筑物；基坑东侧及南侧为 路及市道路。二、工程设计概况本工程设计概况如下：1.① 基坑北、东、南侧设计采纳上部 2.0m 按 1∶0.7 放坡，设计采纳土钉墙支护；下部采纳 ф900 灌注桩，间距 1600mm,桩长 9.70m，桩端进入中风化岩深度不得小于 2m；施加 2 层预应力锚杆（第一层预应力锚杆，锚筋、锚杆长度及施加应力分别为：2Φ22L=18000，预应力 100KN，自由段长 8000；锚杆孔径为 150mm，锚孔内注水泥浆、第二层预应力锚杆，锚筋、锚杆长度及施加应力分别为：2Φ25L=18000，预应力 150KN，自由段长 5000；锚杆孔径为 150mm，锚孔内注水泥浆）预应力锚杆间距等同于桩间距；桩外侧采纳 2 根 Φ500 高压双管旋喷桩（桩长约 5.5m，注水灰比0.8:1 的净水泥浆）。2.基坑西侧采纳土钉墙加 6 层土钉锚杆（锚杆长度 6m～11m，）支护结构，设计放坡系数为 1:0.8，坡面采纳细石混凝土厚 80 夹钢筋网片喷射C20 混凝土面层。三、场地地质及水文情况1、本工程场地内土层自上而下依次为：① 层粉土、②层中砂、③层卵石、粉砂岩组成：详见冶金工业部华东勘察基础工程总公司提供的《A 区岩土工程勘察报告》2、场地水文地质条件该场地地下水以中砂、卵石中上层滞水和风化砂岩的孔隙水为主。第三章 施工前期准备一、施工平面总布置图筑龙网 本文共 75 页 更多详细内容》》http://yt.zhulong.com/yantu.asp下载后可任意编辑为了确保工程工期、质量和施工安全，我们在充分考虑施工现场条件的前提下，结合施工工艺的要...
