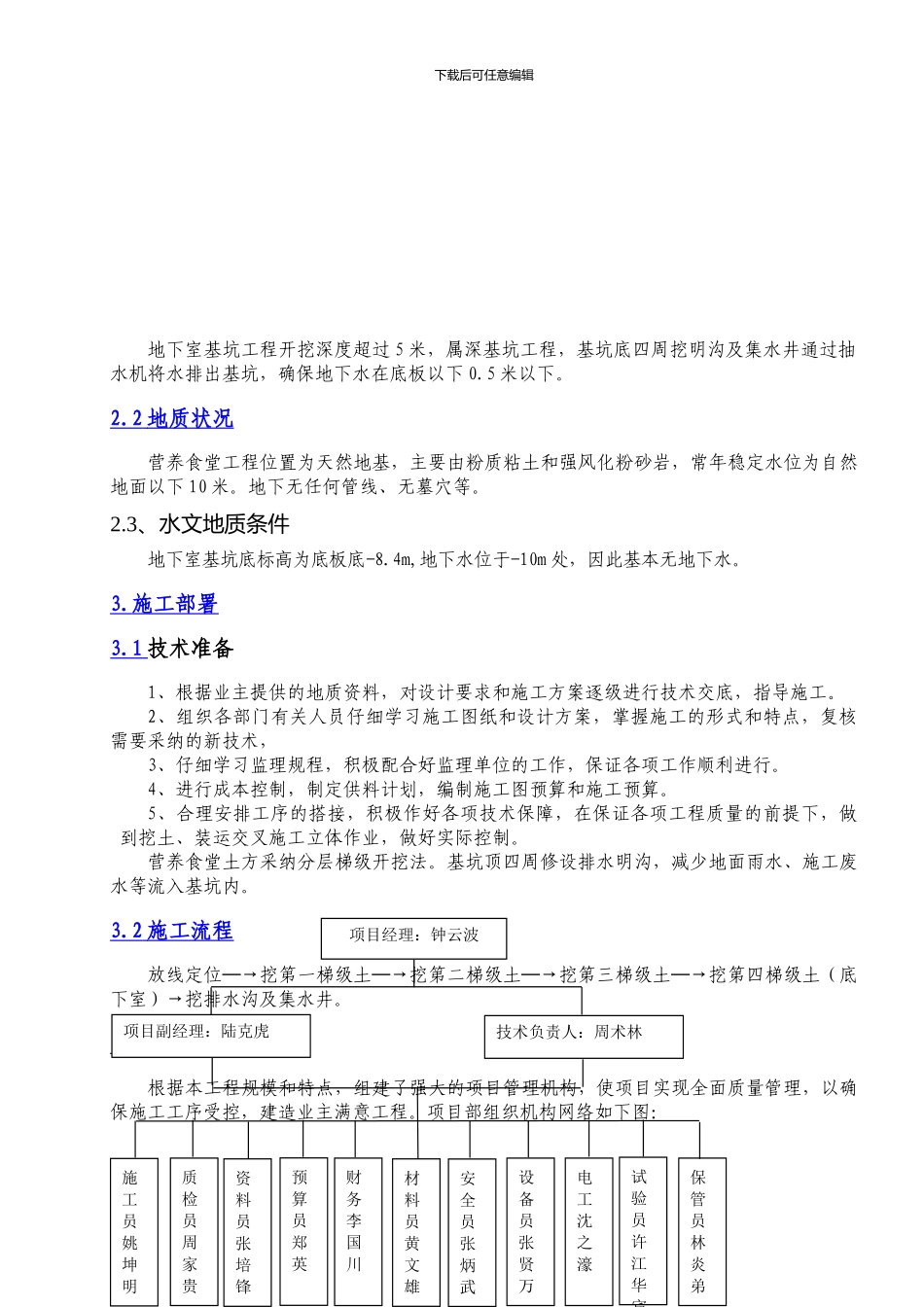

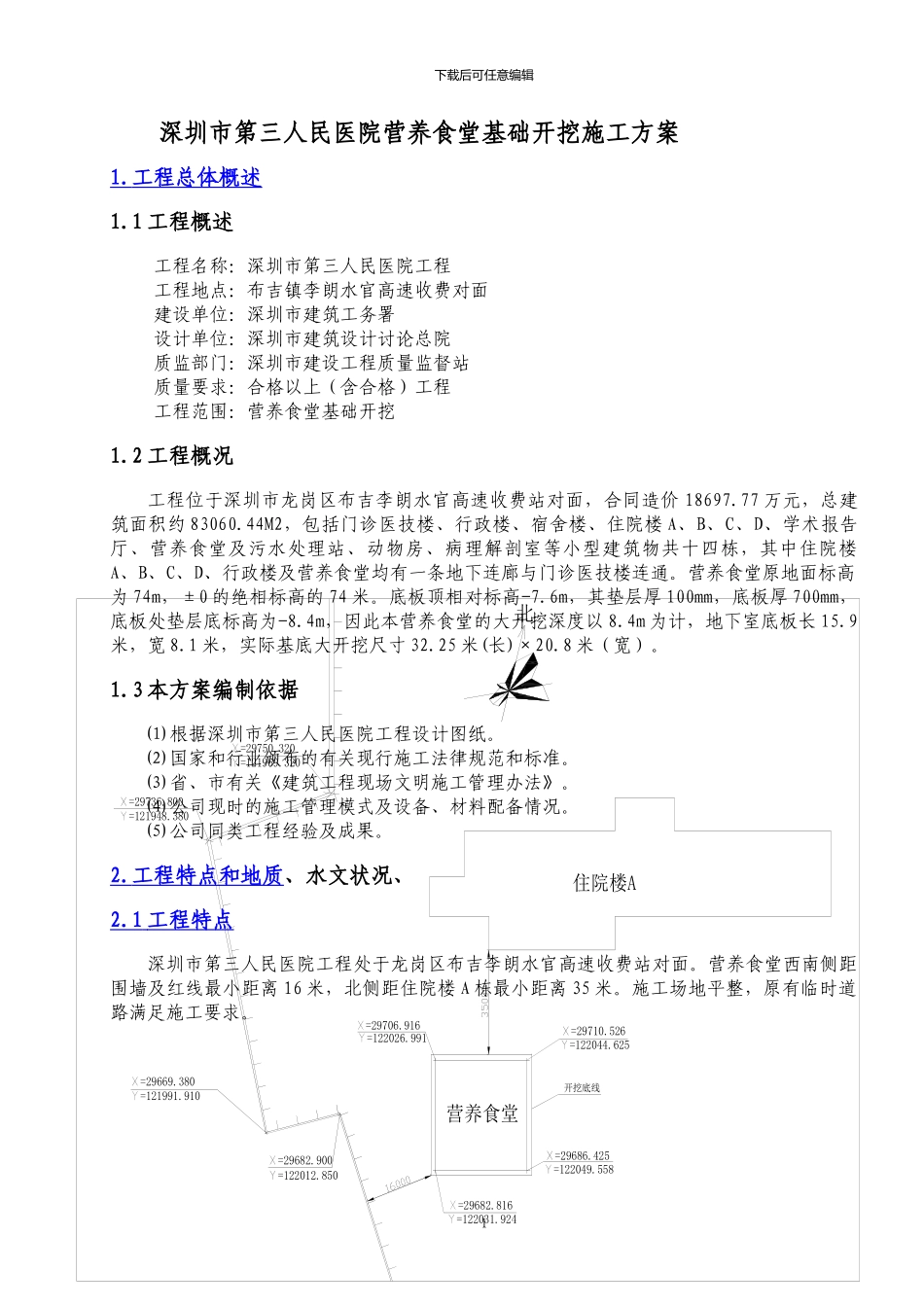

下载后可任意编辑深圳市第三人民医院营养食堂基础开挖施工方案1. 工程总体概述 1.1 工程概述工程名称：深圳市第三人民医院工程工程地点：布吉镇李朗水官高速收费对面建设单位：深圳市建筑工务署设计单位：深圳市建筑设计讨论总院质监部门：深圳市建设工程质量监督站质量要求：合格以上（含合格）工程工程范围：营养食堂基础开挖1.2 工程概况工程位于深圳市龙岗区布吉李朗水官高速收费站对面，合同造价 18697.77 万元，总建筑面积约 83060.44M2，包括门诊医技楼、行政楼、宿舍楼、住院楼 A、B、C、D、学术报告厅、营养食堂及污水处理站、动物房、病理解剖室等小型建筑物共十四栋，其中住院楼A、B、C、D、行政楼及营养食堂均有一条地下连廊与门诊医技楼连通。营养食堂原地面标高为 74m，±0 的绝相标高的 74 米。底板顶相对标高-7.6m，其垫层厚 100mm，底板厚 700mm，底板处垫层底标高为-8.4m，因此本营养食堂的大开挖深度以 8.4m 为计，地下室底板长 15.9米，宽 8.1 米，实际基底大开挖尺寸 32.25 米(长)×20.8 米（宽）。1.3 本方案编制依据⑴ 根据深圳市第三人民医院工程设计图纸。⑵ 国家和行业颁布的有关现行施工法律规范和标准。⑶ 省、市有关《建筑工程现场文明施工管理办法》。⑷ 公司现时的施工管理模式及设备、材料配备情况。⑸ 公司同类工程经验及成果。2. 工程特点和地质 、水文状况、2.1 工程特点 深圳市第三人民医院工程处于龙岗区布吉李朗水官高速收费站对面。营养食堂西南侧距围墙及红线最小距离 16 米，北侧距住院楼 A 栋最小距离 35 米。施工场地平整，原有临时道路满足施工要求。1住院楼A营养食堂=29669.380=121991.910=29682.900=122012.850=29706.916=122026.991=29682.816=122031.924=29686.425=122049.558=29710.526=122044.625=121948.380=29736.800=29750.320=121969.320开挖底线北下载后可任意编辑 地下室基坑工程开挖深度超过 5 米，属深基坑工程，基坑底四周挖明沟及集水井通过抽水机将水排出基坑，确保地下水在底板以下 0.5 米以下。 2.2 地质状况 营养食堂工程位置为天然地基，主要由粉质粘土和强风化粉砂岩，常年稳定水位为自然地面以下 10 米。地下无任何管线、无墓穴等。2.3、水文地质条件地下室基坑底标高为底板底-8.4m,地下水位于-10m 处，因此基本无地下水。3. 施工部署 3.1 技术准备1、根据业主提供的地质资料，对设计要求和施工方案逐级进行技术交底，指...
