东源脚手架专项施工方案VIP免费

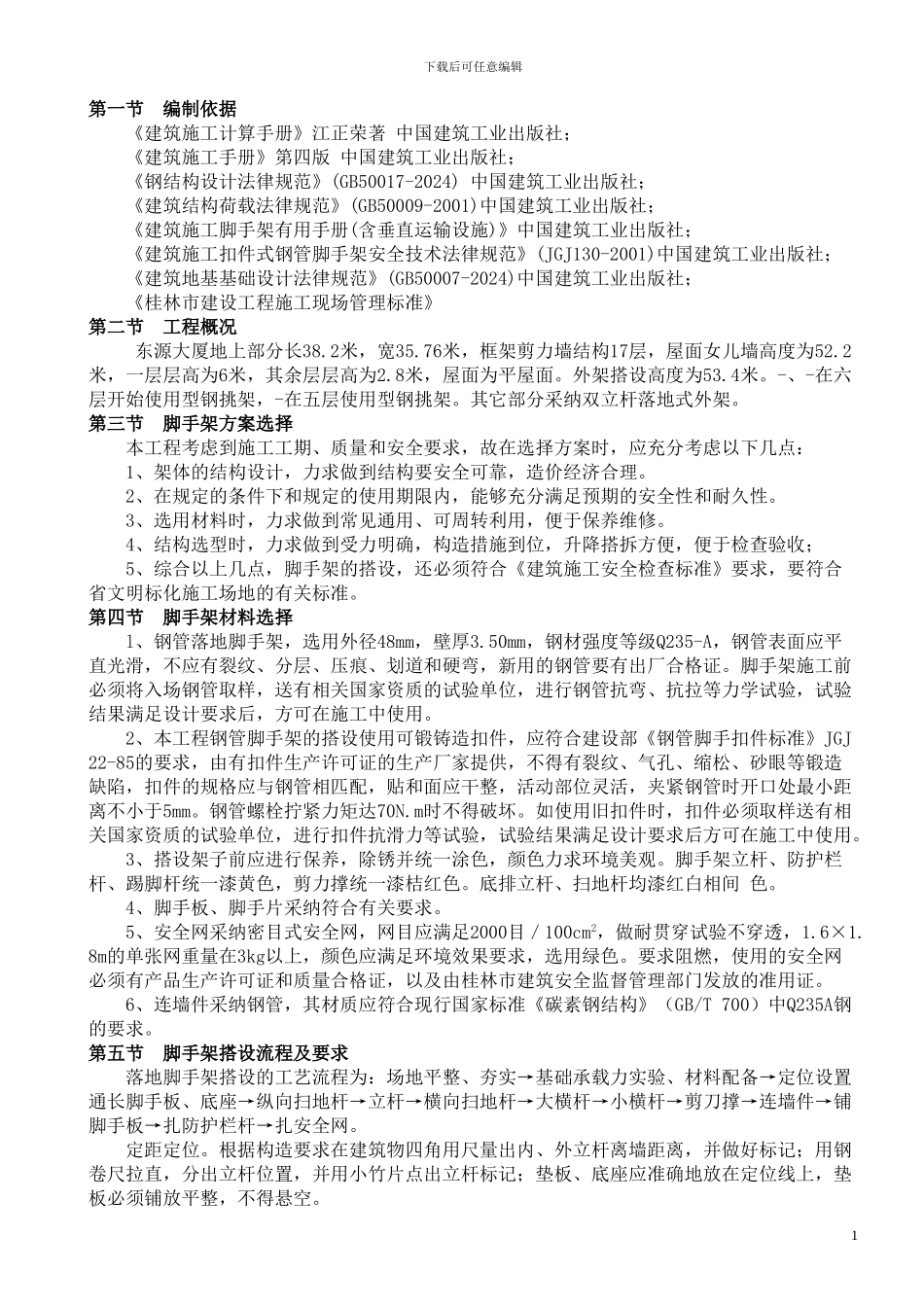

东源脚手架专项施工方案_第1页
1/33

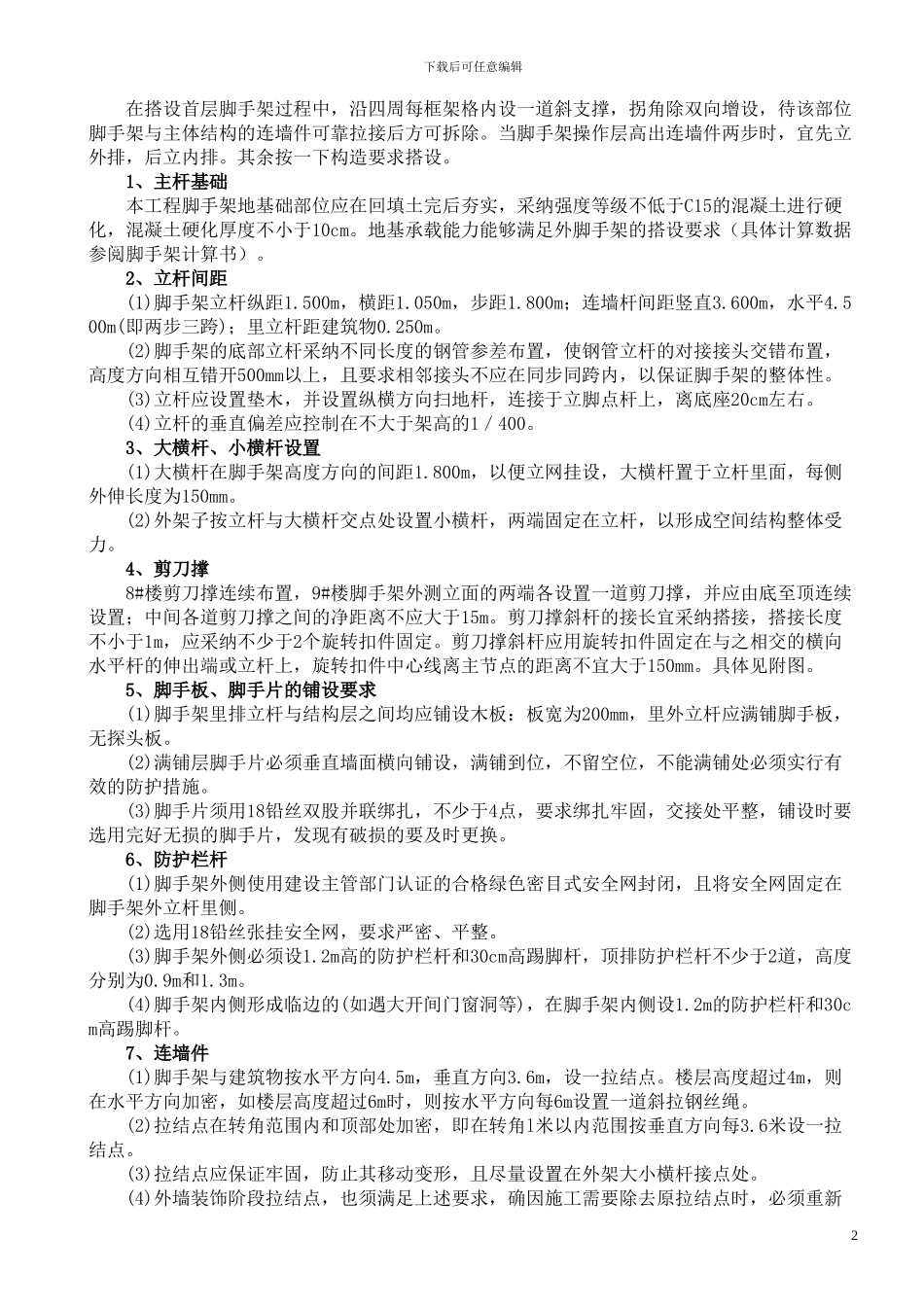

东源脚手架专项施工方案_第2页
2/33

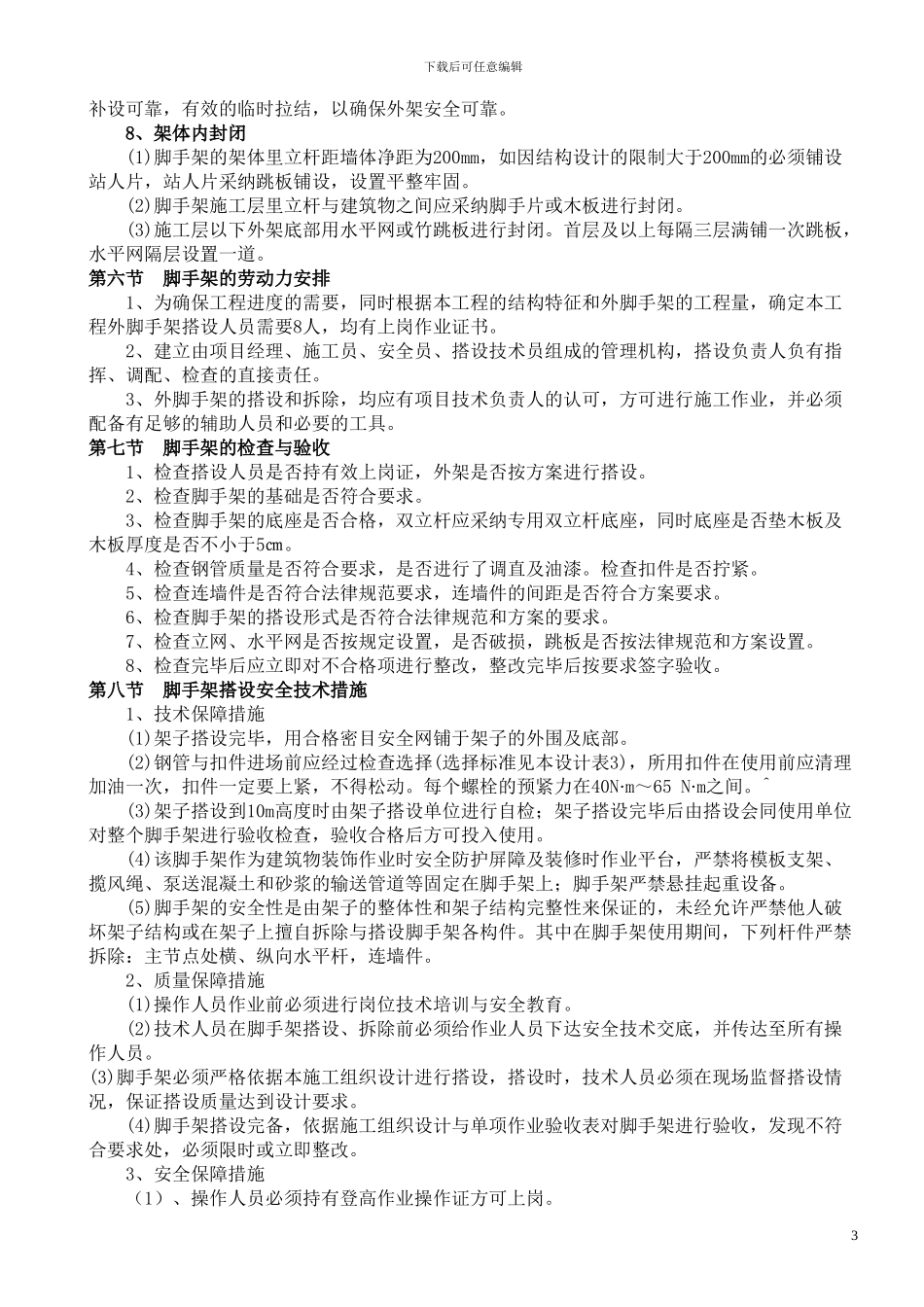

东源脚手架专项施工方案_第3页
3/33
下载后可任意编辑第一节 编制依据 《建筑施工计算手册》江正荣著 中国建筑工业出版社; 《建筑施工手册》第四版 中国建筑工业出版社; 《钢结构设计法律规范》(GB50017-2024) 中国建筑工业出版社; 《建筑结构荷载法律规范》(GB50009-2001)中国建筑工业出版社; 《建筑施工脚手架有用手册(含垂直运输设施)》中国建筑工业出版社; 《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)中国建筑工业出版社;《建筑地基基础设计法律规范》(GB50007-2024)中国建筑工业出版社;《桂林市建设工程施工现场管理标准》第二节工程概况 东源大厦地上部分长38.2米,宽35.76米,框架剪力墙结构17层,屋面女儿墙高度为52.2米,一层层高为6米,其余层层高为2.8米,屋面为平屋面。外架搭设高度为53.4米。-、-在六层开始使用型钢挑架,-在五层使用型钢挑架。其它部分采纳双立杆落地式外架。第三节 脚手架方案选择 本工程考虑到施工工期、质量和安全要求,故在选择方案时,应充分考虑以下几点: 1、架体的结构设计,力求做到结构要安全可靠,造价经济合理。 2、在规定的条件下和规定的使用期限内,能够充分满足预期的安全性和耐久性。 3、选用材料时,力求做到常见通用、可周转利用,便于保养维修。 4、结构选型时,力求做到受力明确,构造措施到位,升降搭拆方便,便于检查验收; 5、综合以上几点,脚手架的搭设,还必须符合《建筑施工安全检查标准》要求,要符合省文明标化施工场地的有关标准。第四节 脚手架材料选择 l、钢管落地脚手架,选用外径48mm,壁厚3.50mm,钢材强度等级Q235-A,钢管表面应平直光滑,不应有裂纹、分层、压痕、划道和硬弯,新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样,送有相关国家资质的试验单位,进行钢管抗弯、抗拉等力学试验,试验结果满足设计要求后,方可在施工中使用。 2、本工程钢管脚手架的搭设使用可锻铸造扣件,应符合建设部《钢管脚手扣件标准》JGJ22-85的要求,由有扣件生产许可证的生产厂家提供,不得有裂纹、气孔、缩松、砂眼等锻造缺陷,扣件的规格应与钢管相匹配,贴和面应干整,活动部位灵活,夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时,扣件必须取样送有相关国家资质的试验单位,进行扣件抗滑力等试验,试验结果满足设计要求后方可在施工中使用。 3、搭设架子前应进行保养,除锈并统一涂色,颜色力求环境美观。脚手架立杆、...
