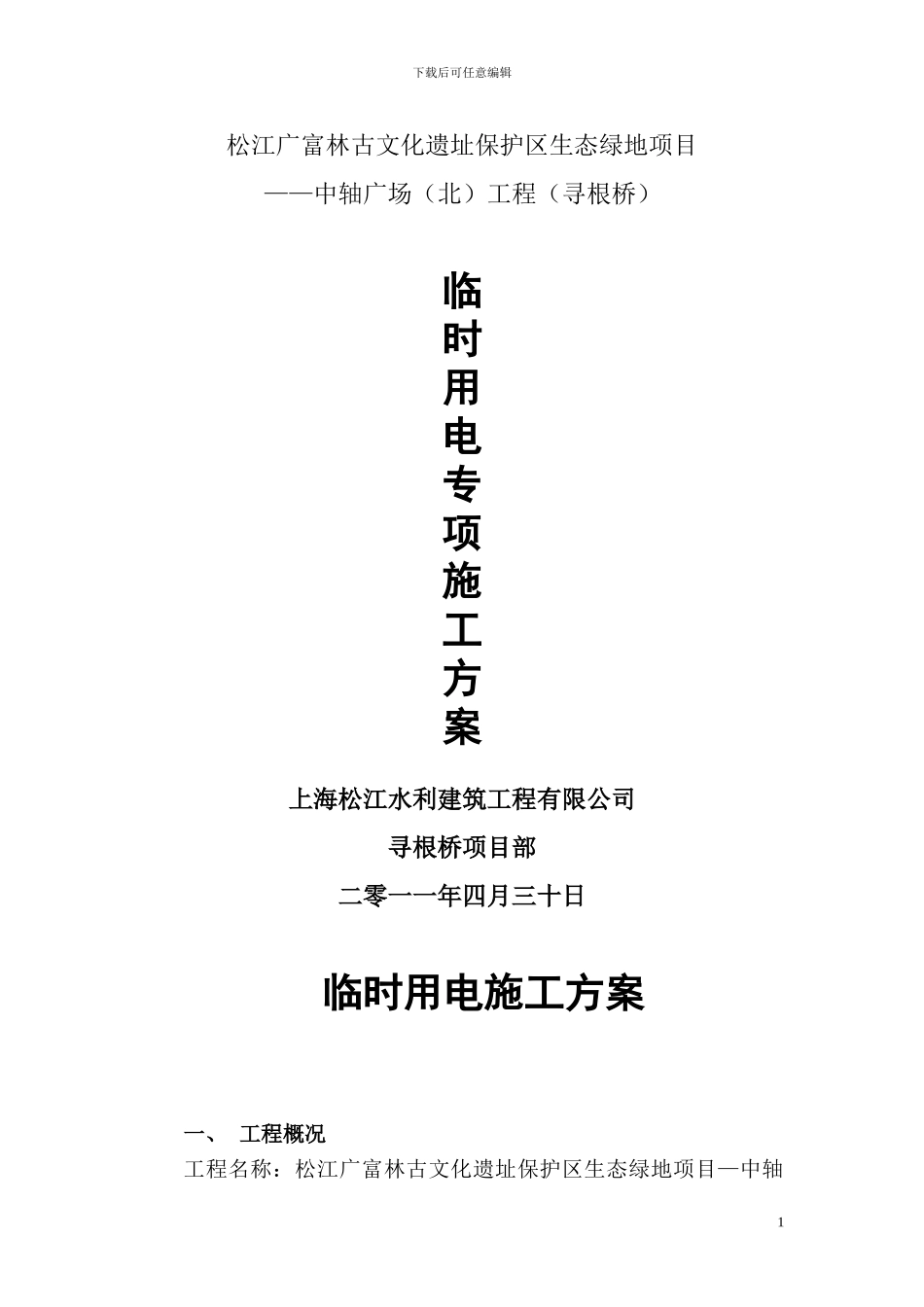

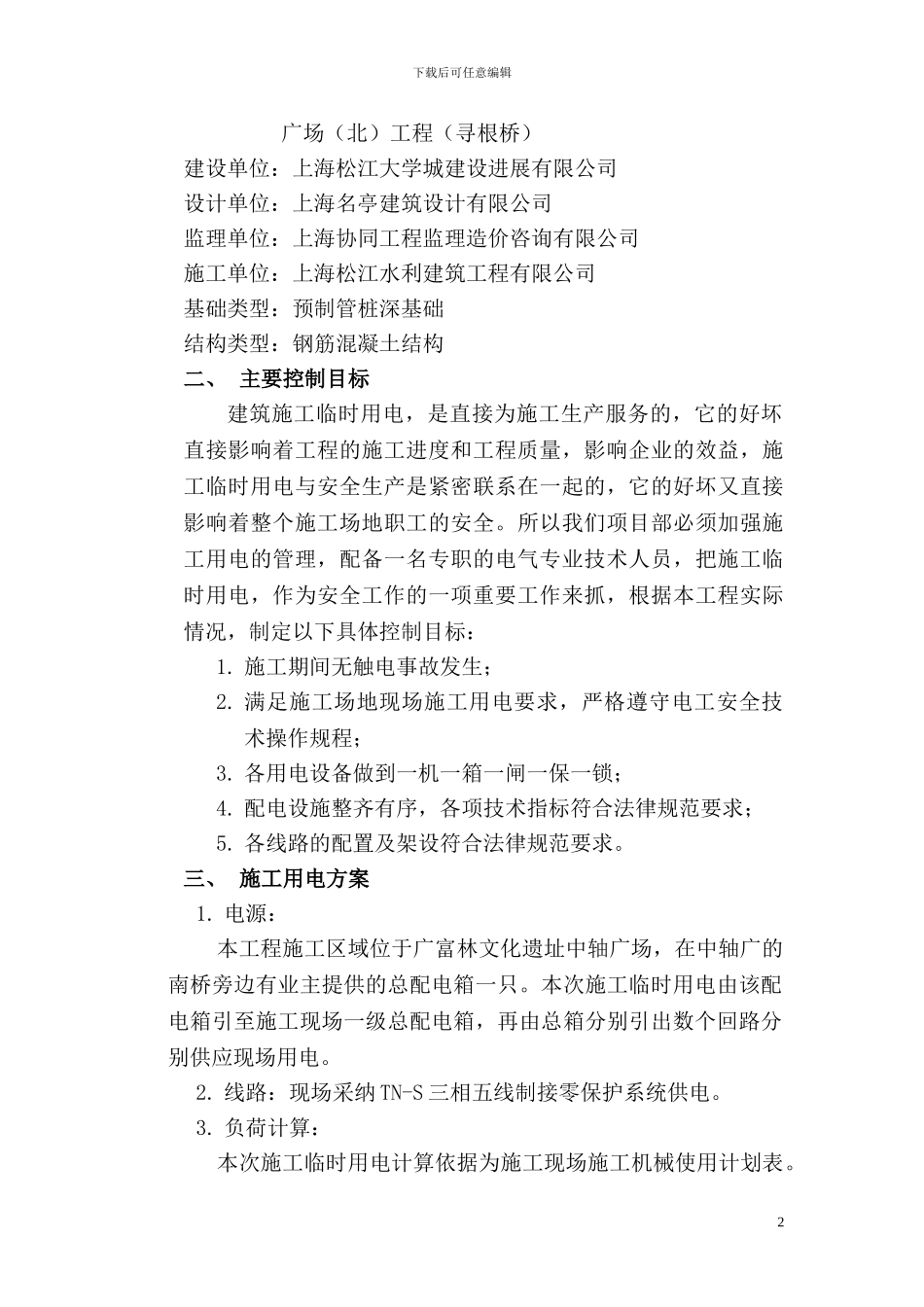

下载后可任意编辑松江广富林古文化遗址保护区生态绿地项目——中轴广场（北）工程（寻根桥）临时用电专项施工方案上海松江水利建筑工程有限公司寻根桥项目部二零一一年四月三十日临时用电施工方案一、 工程概况工程名称：松江广富林古文化遗址保护区生态绿地项目—中轴1下载后可任意编辑广场（北）工程（寻根桥）建设单位：上海松江大学城建设进展有限公司设计单位：上海名亭建筑设计有限公司监理单位：上海协同工程监理造价咨询有限公司施工单位：上海松江水利建筑工程有限公司基础类型：预制管桩深基础结构类型：钢筋混凝土结构二、 主要控制目标建筑施工临时用电，是直接为施工生产服务的，它的好坏直接影响着工程的施工进度和工程质量，影响企业的效益，施工临时用电与安全生产是紧密联系在一起的，它的好坏又直接影响着整个施工场地职工的安全。所以我们项目部必须加强施工用电的管理，配备一名专职的电气专业技术人员，把施工临时用电，作为安全工作的一项重要工作来抓，根据本工程实际情况，制定以下具体控制目标：1. 施工期间无触电事故发生；2. 满足施工场地现场施工用电要求，严格遵守电工安全技术操作规程；3. 各用电设备做到一机一箱一闸一保一锁；4. 配电设施整齐有序，各项技术指标符合法律规范要求；5. 各线路的配置及架设符合法律规范要求。三、 施工用电方案1. 电源：本工程施工区域位于广富林文化遗址中轴广场，在中轴广的南桥旁边有业主提供的总配电箱一只。本次施工临时用电由该配电箱引至施工现场一级总配电箱，再由总箱分别引出数个回路分别供应现场用电。2. 线路：现场采纳 TN-S 三相五线制接零保护系统供电。3. 负荷计算：本次施工临时用电计算依据为施工现场施工机械使用计划表。2下载后可任意编辑机械使用计划表如下：序号机械设备名称型号规格数量额定功率（kw）总功率（kw）1柴油打桩机11515.002钢筋弯曲机YPOL-412.82.803钢筋切断机GQ50248.004电 焊 机BX3-300124KVA Jc=70% cosΦ= 0.816.005切 割 机TCH355HA21.53.006振 动 棒JQ221-221.12.27水 泵22.24.48磨 光 机DMS-30023.006.009电 锤PSB42021.83.60（1）电焊机负荷计算：P=1*Se*JC1/2*COSΦ=1*24*0.71/2*0.8=18.00kw（2）总负荷计算：取 KX=0.7 tgΦ=1.28∑P=15.00+2.8+8+16+3+2.2+4.4+6+3.6=61.00kw PJ=KX*ΣP=0.7*61=42.70 kw QJ=PJ* tgΦ=42.7*1.28=54.66 KVASJ=（PJ2+QJ2）1/2=(42.702+54.662)1/2=69.36KVA（3）导线选择...
