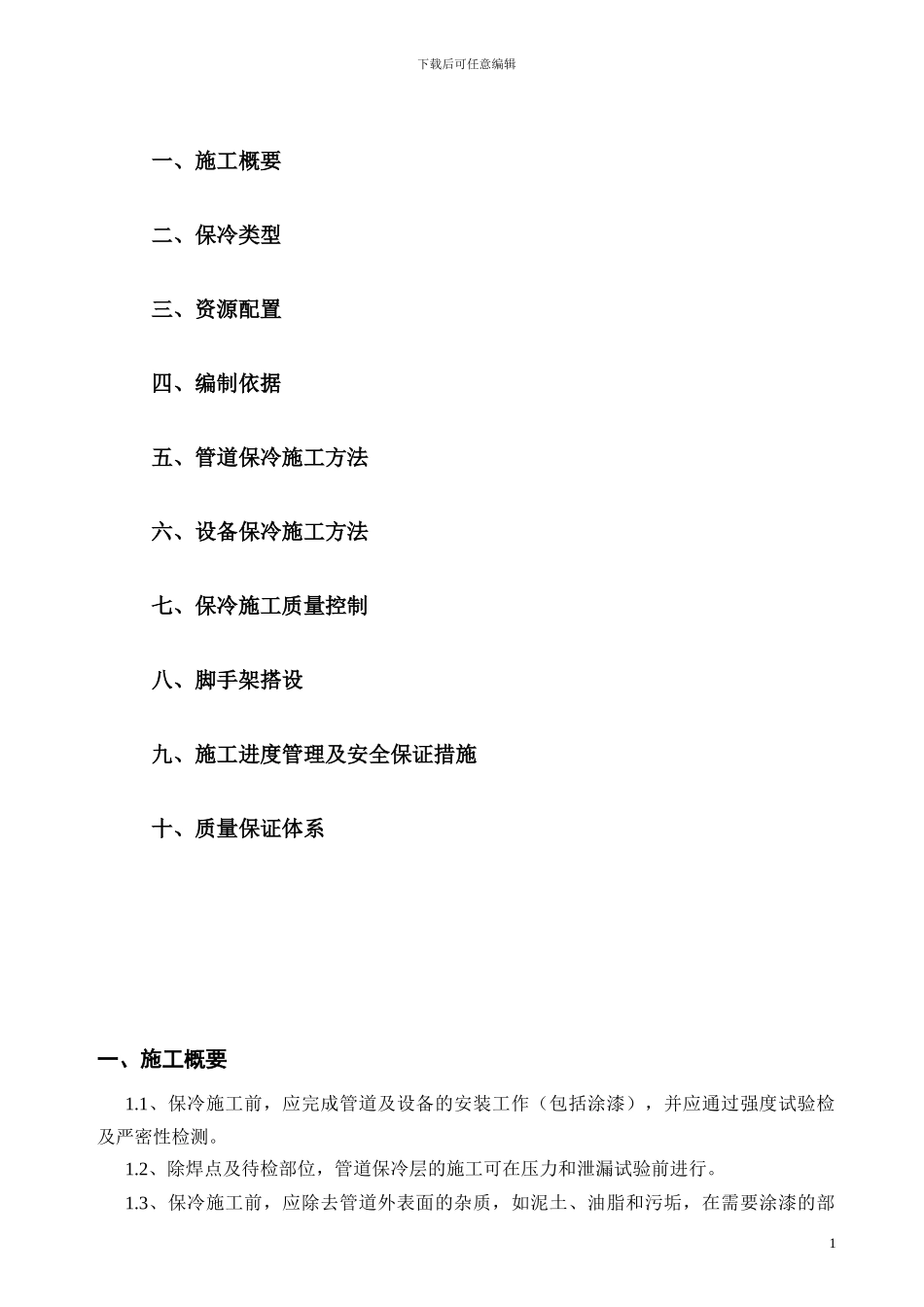

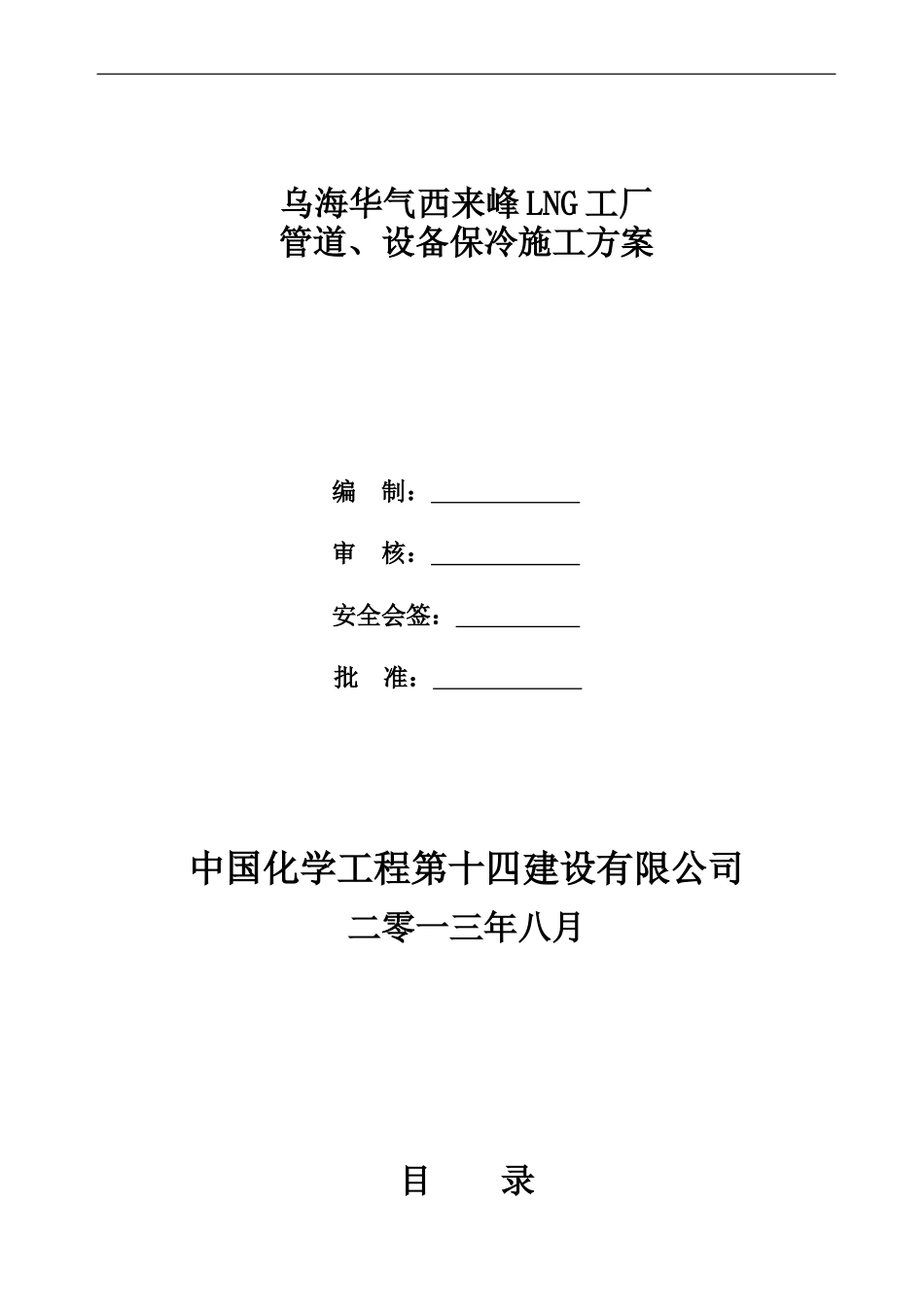

乌海华气西来峰 LNG 工厂管道、设备保冷施工方案编 制： 审 核： 安全会签： 批 准： 中国化学工程第十四建设有限公司二零一三年八月 目 录下载后可任意编辑一、施工概要二、保冷类型三、资源配置四、编制依据五、管道保冷施工方法六、设备保冷施工方法七、保冷施工质量控制八、脚手架搭设九、施工进度管理及安全保证措施十、质量保证体系一、施工概要1.1、保冷施工前，应完成管道及设备的安装工作（包括涂漆），并应通过强度试验检及严密性检测。1.2、除焊点及待检部位，管道保冷层的施工可在压力和泄漏试验前进行。1.3、保冷施工前，应除去管道外表面的杂质，如泥土、油脂和污垢，在需要涂漆的部1下载后可任意编辑分应等油漆固化后再进行保冷施工。1.4、保冷材料在运输、储存、现场施工的过程中应保持干燥。所有的保冷施工应在干燥的天气环境下进行。保冷材料下方架空，上方用油布或彩条布进行覆盖，并固定。1.5、PIR 材料运到现场未施工前不得将黑色塑料袋拆除，以防紫外线辐射。1.6、在雨水可能进入保冷层的地方应用 ZES 密封胶密封。(保冷层的端头)1.7、每天施工结束前要对在现场安装的 PIR 或泡沫玻璃材料用 PAP 铝箔进行包裹，假如没有完成要在管道或设备的保冷层上覆盖临时防潮、防雨措施。二、保冷类型2.1、“IC”型管道保冷2.1.1 保冷材料为一层或两层成型的 PIR（用在内层和中间层）材料和一层泡沫玻璃（用在外层）安装。2.1.2 所有 PIR 和泡沫玻璃材料用预制成两个半壳或弧块状，包裹在管道外面，环向和纵向的接缝需用 ZES 密封胶进行粘结，缝隙为 1.5±0.5㎜，最外层泡沫玻璃材料环向和纵向接缝处用 ZES 密封胶粘结，并与第二层 PIR 材料错缝施工。若有 2 层 PIR，则内层 PIR 不需用 ZS 密封胶。2.1.3 次防潮层施工2.1.4 耐磨层施工2.1.5 主防潮层施工2.1.6 外保护层镀铝钢板制作安装2.2、“IW”型管道保冷2.2.1 保冷材料为一层泡沫玻璃安装2.2.2 所有泡沫玻璃材料用预制成两个半壳或弧块状，包裹在管道外面，环向和纵向的接缝都需用 ZES 密封胶进行粘结。2.2.3 耐磨层施工2.2.4 主防潮层施工2.2.5 外保护层镀铝钢板制作安装三、资源配置3.1 人员机具一览表序号名 称型号或规格单位数量备 注1卷边机台1 2滚圆机台1 3鸡尾锯长 50cm把15 2下载后可任意编辑4板锯长 60cm把15 5钳子把15 6跳板4m*30cm块207打包机只93.2 主要工作量统计3.2.1 管道保冷工作量直径 mm厚度 mm...
