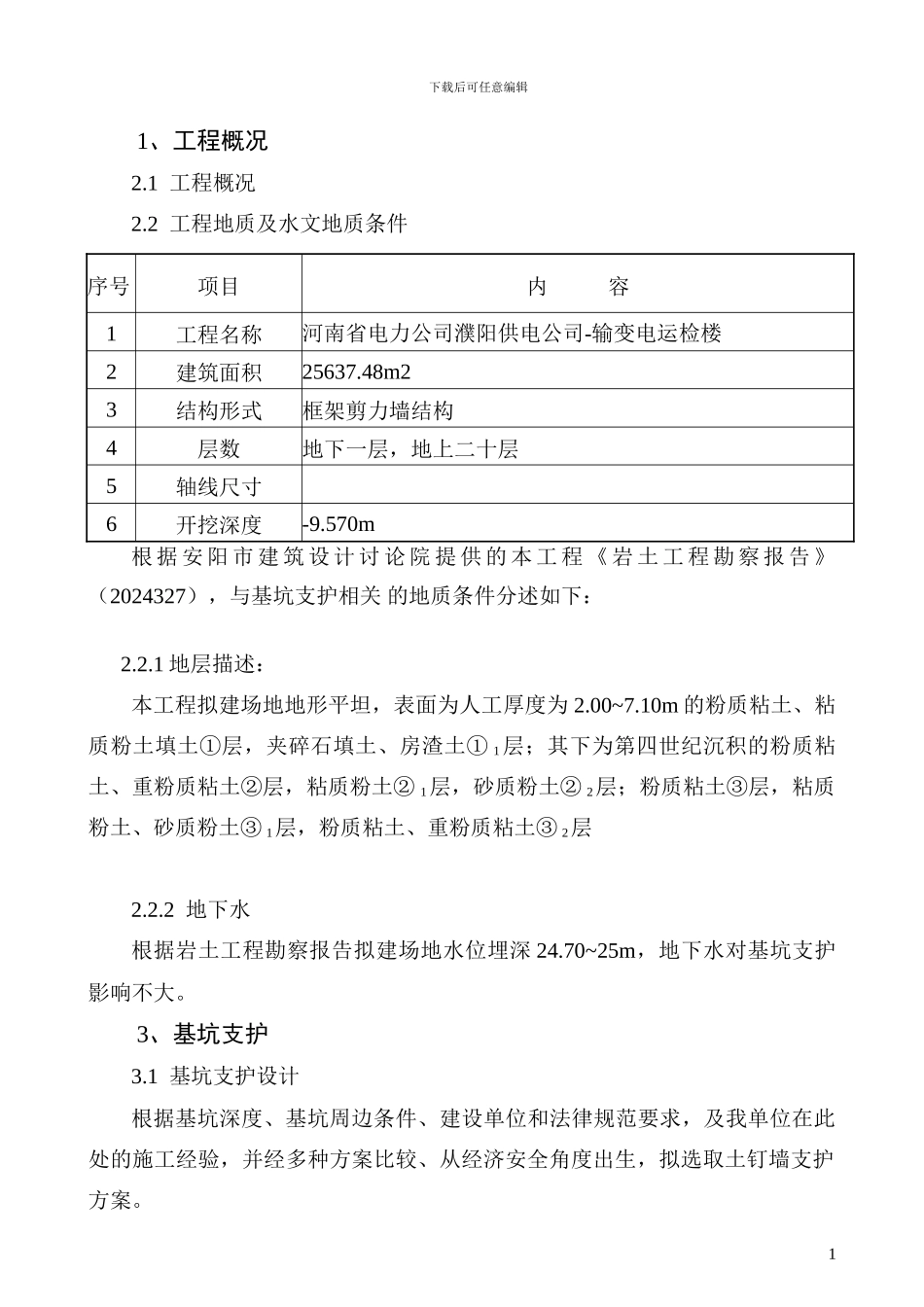

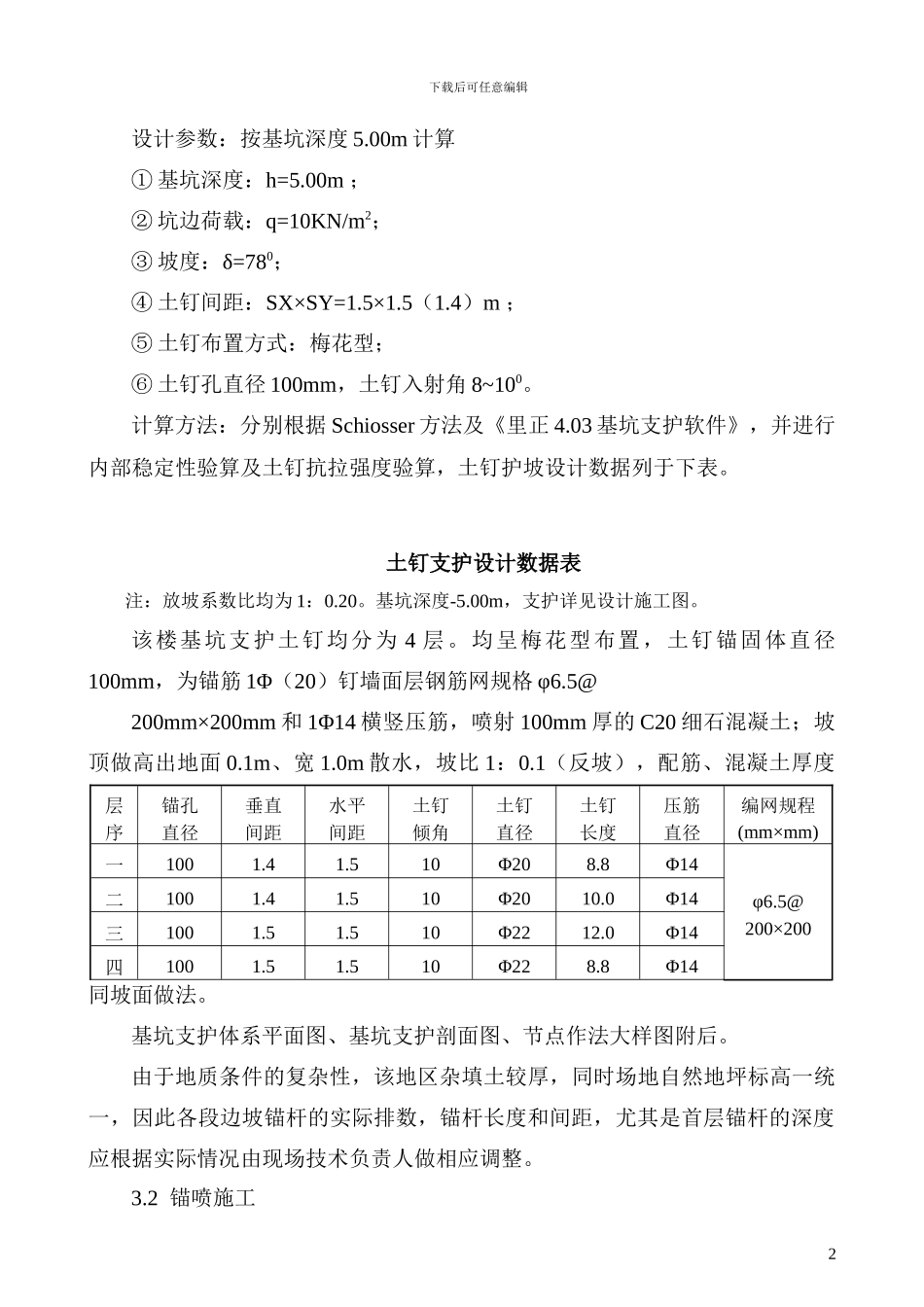

下载后可任意编辑1、工程概况2.1 工程概况2.2 工程地质及水文地质条件根 据 安 阳 市 建 筑 设 计 讨 论 院 提 供 的 本 工 程 《 岩 土 工 程 勘 察 报 告 》（2024327），与基坑支护相关 的地质条件分述如下：2.2.1 地层描述：本工程拟建场地地形平坦，表面为人工厚度为 2.00~7.10m 的粉质粘土、粘质粉土填土①层，夹碎石填土、房渣土① 1层；其下为第四世纪沉积的粉质粘土、重粉质粘土②层，粘质粉土② 1层，砂质粉土② 2层；粉质粘土③层，粘质粉土、砂质粉土③ 1层，粉质粘土、重粉质粘土③ 2层2.2.2 地下水根据岩土工程勘察报告拟建场地水位埋深 24.70~25m，地下水对基坑支护影响不大。3、基坑支护3.1 基坑支护设计根据基坑深度、基坑周边条件、建设单位和法律规范要求，及我单位在此处的施工经验，并经多种方案比较、从经济安全角度出生，拟选取土钉墙支护方案。1序号项目内 容1工程名称河南省电力公司濮阳供电公司-输变电运检楼2建筑面积25637.48m23结构形式框架剪力墙结构4层数地下一层，地上二十层5轴线尺寸6开挖深度-9.570m下载后可任意编辑设计参数：按基坑深度 5.00m 计算① 基坑深度：h=5.00m ；② 坑边荷载：q=10KN/m2；③ 坡度：δ=780；④ 土钉间距：SX×SY=1.5×1.5（1.4）m ；⑤ 土钉布置方式：梅花型；⑥ 土钉孔直径 100mm，土钉入射角 8~100。计算方法：分别根据 Schiosser 方法及《里正 4.03 基坑支护软件》，并进行内部稳定性验算及土钉抗拉强度验算，土钉护坡设计数据列于下表。土钉支护设计数据表注：放坡系数比均为 1：0.20。基坑深度-5.00m，支护详见设计施工图。该楼基坑支护土钉均分为 4 层。均呈梅花型布置，土钉锚固体直径100mm，为锚筋 1Φ（20）钉墙面层钢筋网规格 φ6.5@200mm×200mm 和 1Φ14 横竖压筋，喷射 100mm 厚的 C20 细石混凝土；坡顶做高出地面 0.1m、宽 1.0m 散水，坡比 1：0.1（反坡），配筋、混凝土厚度同坡面做法。基坑支护体系平面图、基坑支护剖面图、节点作法大样图附后。由于地质条件的复杂性，该地区杂填土较厚，同时场地自然地坪标高一统一，因此各段边坡锚杆的实际排数，锚杆长度和间距，尤其是首层锚杆的深度应根据实际情况由现场技术负责人做相应调整。3.2 锚喷施工2层序锚孔直径垂直间距水平间距土钉倾角土钉直径土钉长度压筋直径编网规程(mm×mm)一1001.41.510Φ208.8Φ14φ6.5@200×200二1001.41.510Φ2...
