二七万达外架悬挑防护棚施工方案VIP免费

二七万达外架悬挑防护棚施工方案_第1页
1/17
二七万达外架悬挑防护棚施工方案_第2页
2/17
二七万达外架悬挑防护棚施工方案_第3页
3/17

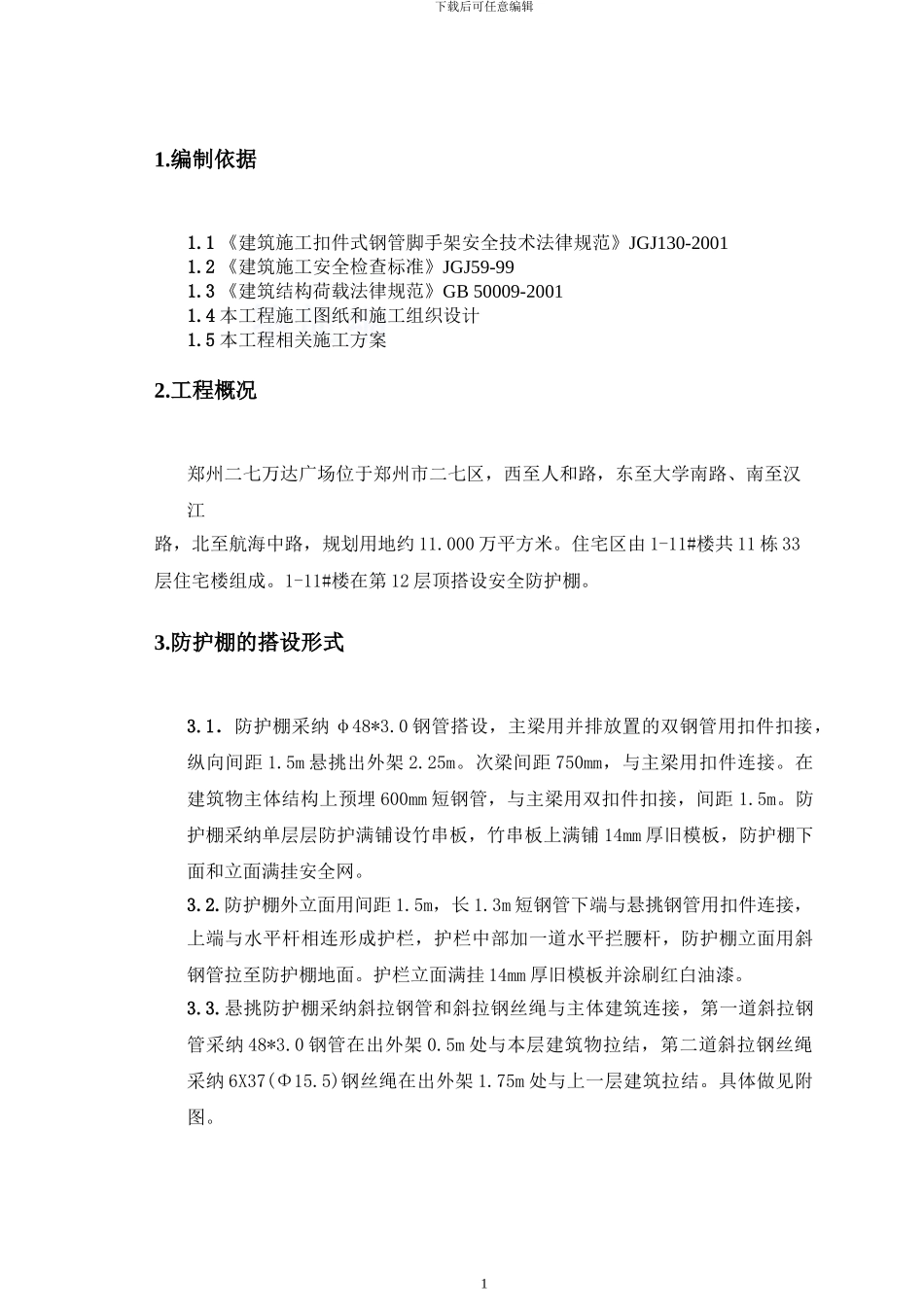

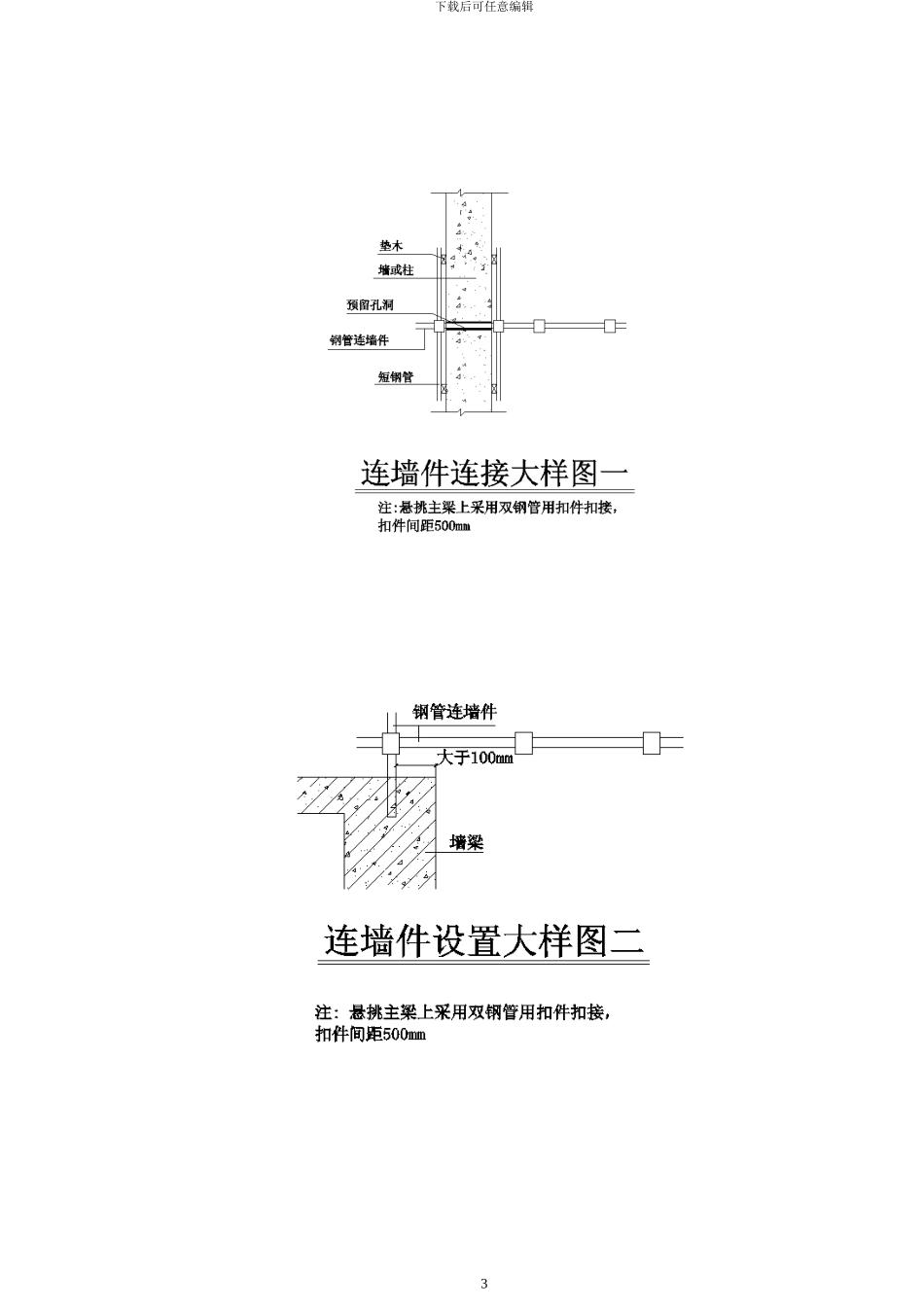

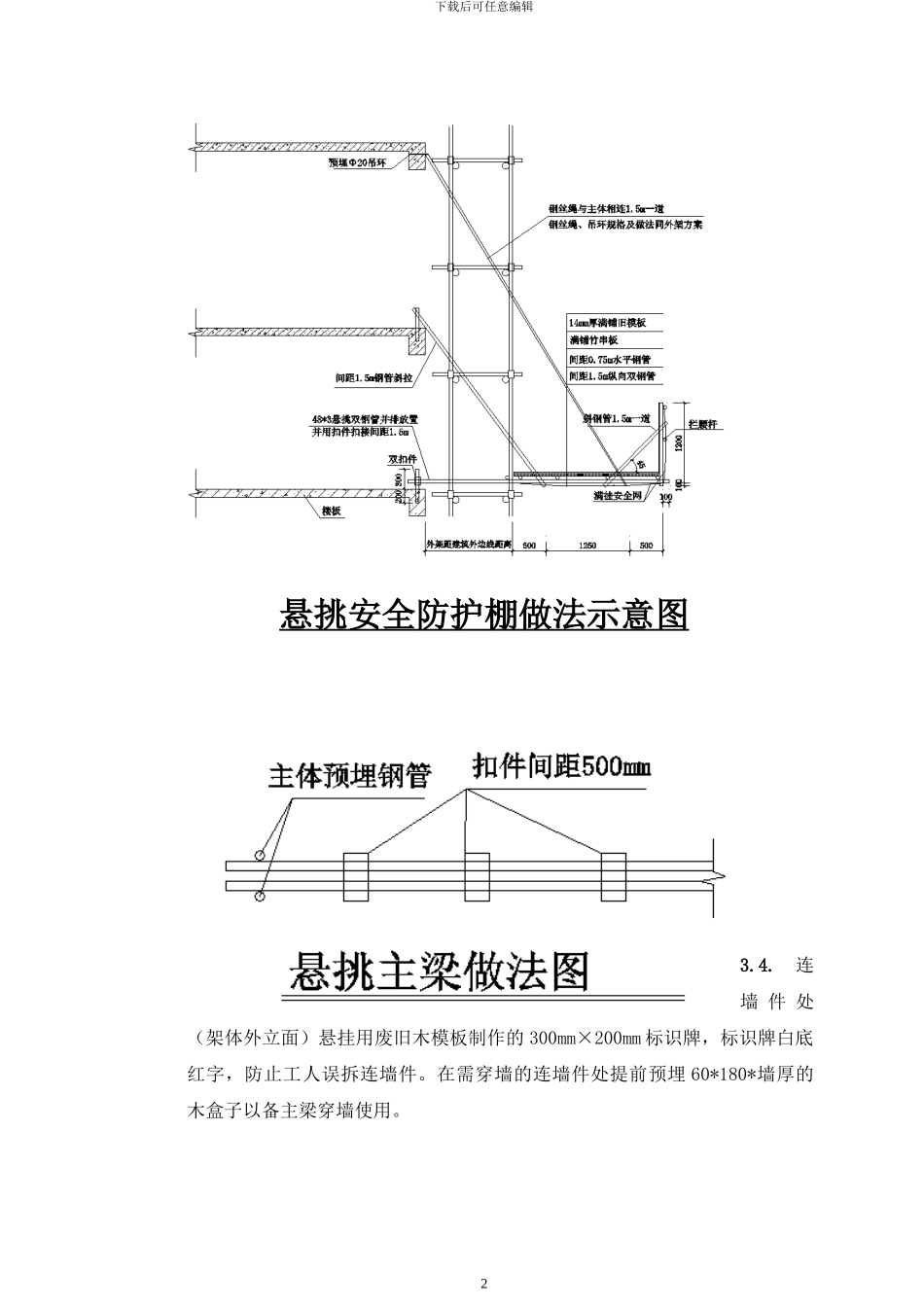

下载后可任意编辑1.编制依据1.1 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20011.2 《建筑施工安全检查标准》JGJ59-991.3 《建筑结构荷载法律规范》GB 50009-20011.4 本工程施工图纸和施工组织设计1.5 本工程相关施工方案2.工程概况郑州二七万达广场位于郑州市二七区,西至人和路,东至大学南路、南至汉江路,北至航海中路,规划用地约 11.000 万平方米。住宅区由 1-11#楼共 11 栋 33层住宅楼组成。1-11#楼在第 12 层顶搭设安全防护棚。 3.防护棚的搭设形式3.1.防护棚采纳 φ48*3.0 钢管搭设,主梁用并排放置的双钢管用扣件扣接,纵向间距 1.5m 悬挑出外架 2.25m。次梁间距 750mm,与主梁用扣件连接。在建筑物主体结构上预埋 600mm 短钢管,与主梁用双扣件扣接,间距 1.5m。防护棚采纳单层层防护满铺设竹串板,竹串板上满铺 14mm 厚旧模板,防护棚下面和立面满挂安全网。3.2.防护棚外立面用间距 1.5m,长 1.3m 短钢管下端与悬挑钢管用扣件连接,上端与水平杆相连形成护栏,护栏中部加一道水平拦腰杆,防护棚立面用斜钢管拉至防护棚地面。护栏立面满挂 14mm 厚旧模板并涂刷红白油漆。3.3.悬挑防护棚采纳斜拉钢管和斜拉钢丝绳与主体建筑连接,第一道斜拉钢管采纳 48*3.0 钢管在出外架 0.5m 处与本层建筑物拉结,第二道斜拉钢丝绳采纳 6X37(Φ15.5)钢丝绳在出外架 1.75m 处与上一层建筑拉结。具体做见附图。1下载后可任意编辑悬挑安全防护棚做法示意图3.4. 连墙 件 处(架体外立面)悬挂用废旧木模板制作的 300mm×200mm 标识牌,标识牌白底红字,防止工人误拆连墙件。在需穿墙的连墙件处提前预埋 60*180*墙厚的木盒子以备主梁穿墙使用。2下载后可任意编辑3下载后可任意编辑4.材料要求4.1钢管:采纳 φ48*3.0 钢管,材质应符合 GB/T13793 或 GB/T3092 规定,质量应符合 GB700-79《普通碳素结构钢技术要求》中 Q235A 钢要求。弯曲变形、锈蚀钢管不得使用;脚手架钢管每根最大质量不应大于 25kg。4.2扣件:扣件及其附件符合 GB978-67 可锻铁分类及技术条件>的规定,机械性能不低于 KT33-8 的可煅铸铁的制作性能,其附件的制造材料应符合 GB700-79 中 A3 钢的规定,螺纹应符合 GB196-81《普通螺纹》的规定,垫圈应符合GB95-76《垫圈》的规定。扣件与钢管的贴合面必须严格整形,保证钢管扣紧时接触良好,扣件活动部位应能灵活转动,旋转扣件的旋转面间隙小于 1mm,扣件表...
