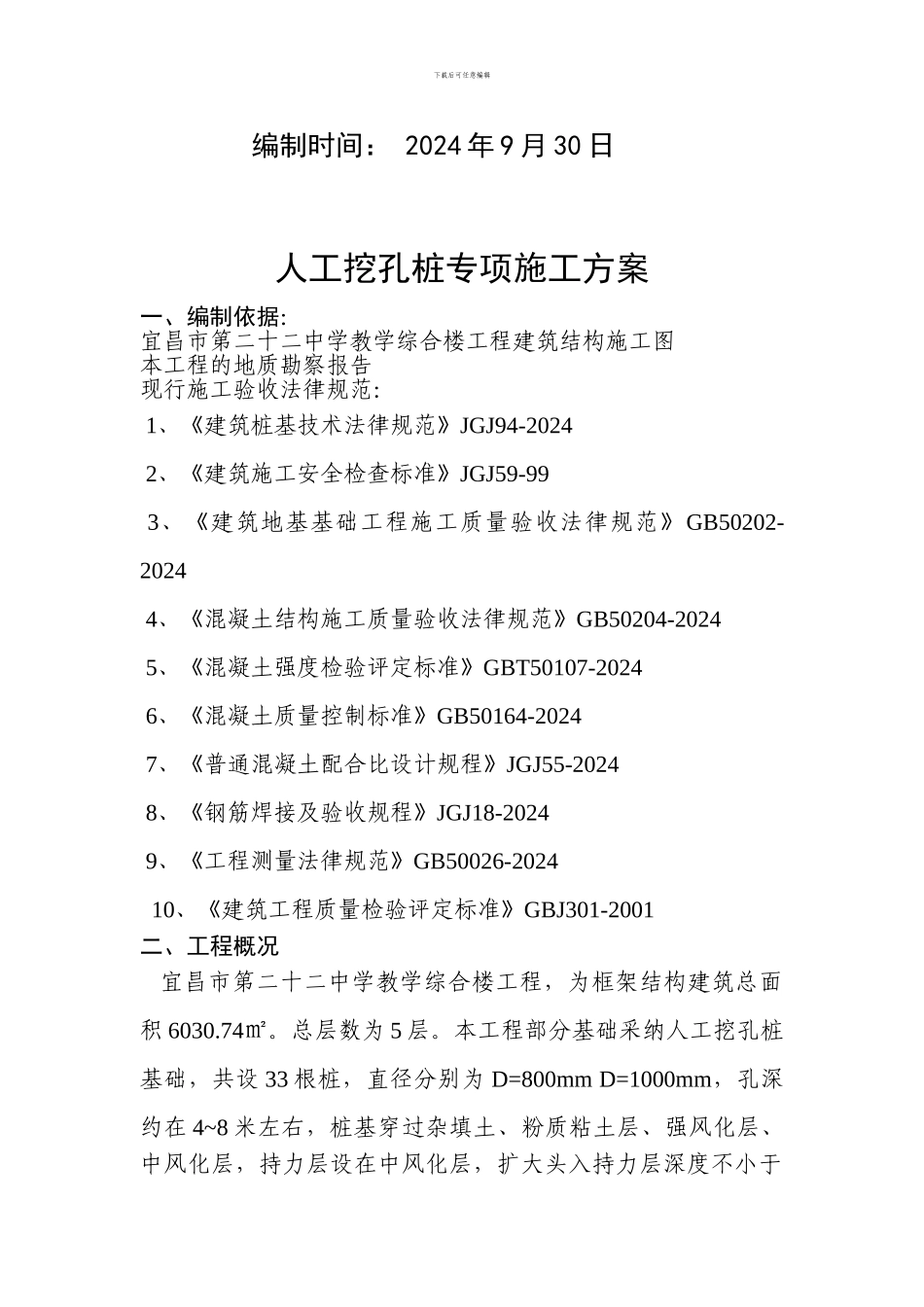

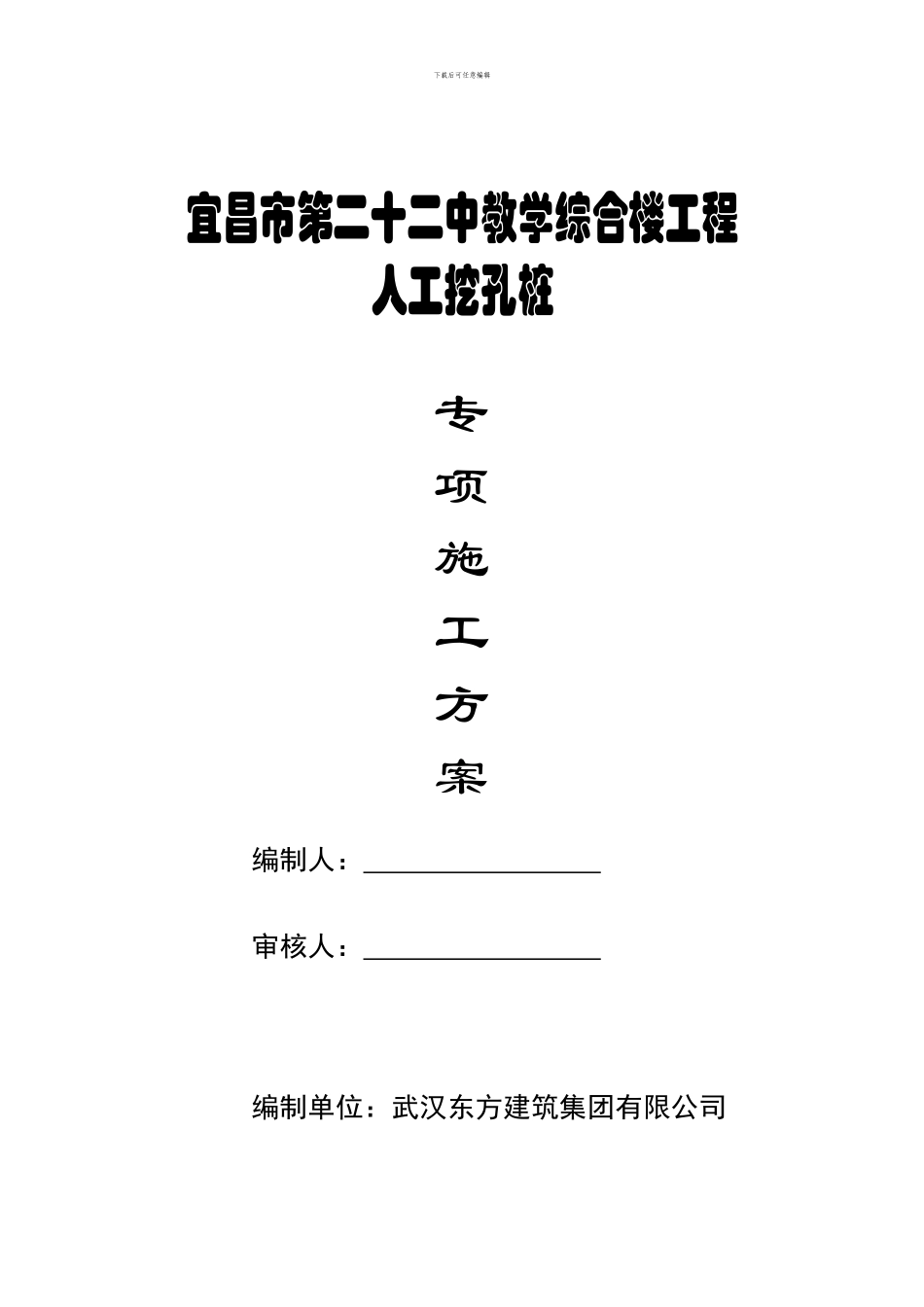

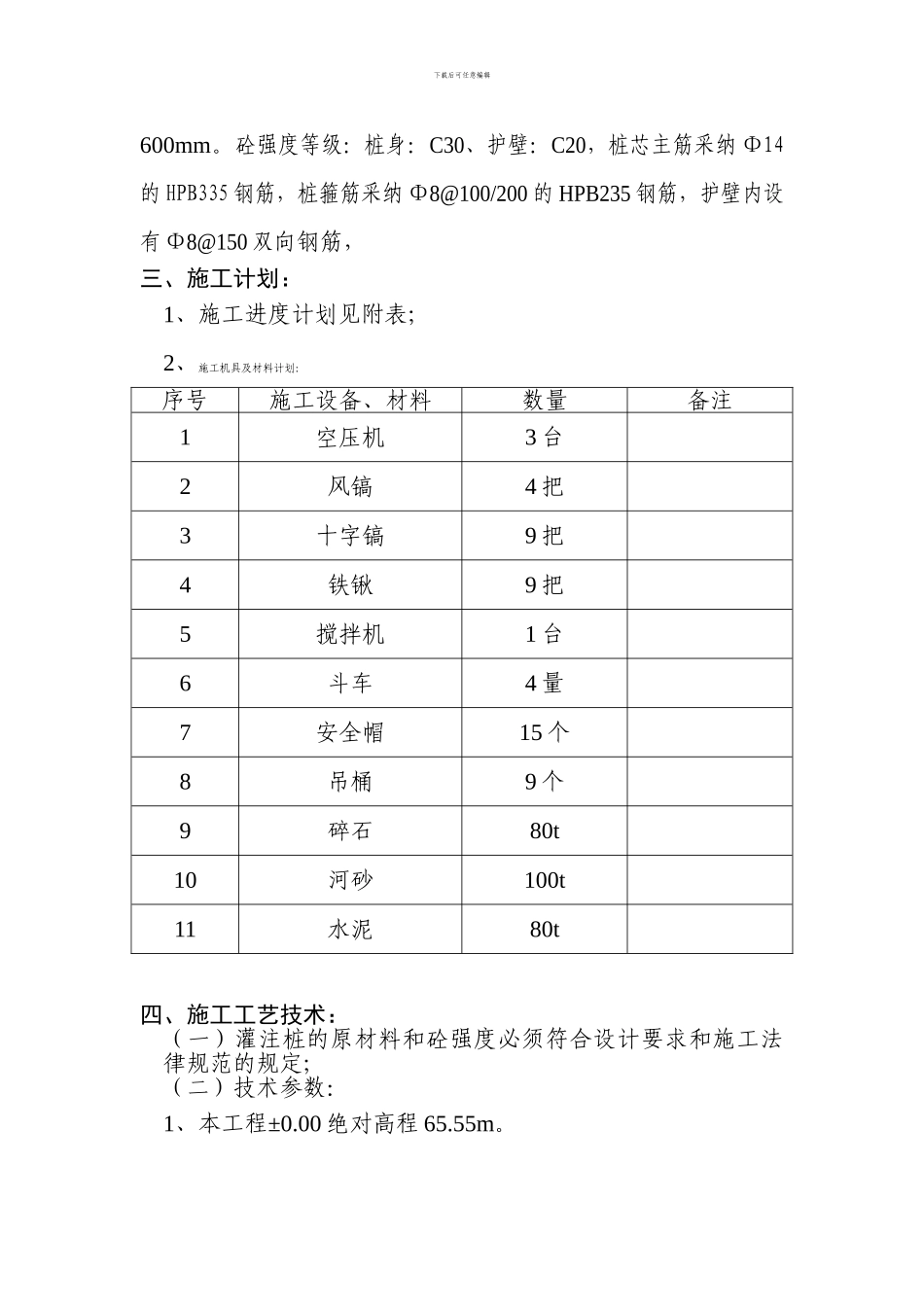

下载后可任意编辑宜昌市第二十二中教学综合楼工程人工挖孔桩专项施工方案编制人： 审核人： 编制单位：武汉东方建筑集团有限公司下载后可任意编辑编制时间： 2024 年 9 月 30 日人工挖孔桩专项施工方案一、编制依据：宜昌市第二十二中学教学综合楼工程建筑结构施工图本工程的地质勘察报告现行施工验收法律规范： 1、《建筑桩基技术法律规范》JGJ94-2024 2、《建筑施工安全检查标准》JGJ59-99 3、《建筑地基基础工程施工质量验收法律规范》GB50202-2024 4、《混凝土结构施工质量验收法律规范》GB50204-2024 5、《混凝土强度检验评定标准》GBT50107-2024 6、《混凝土质量控制标准》GB50164-2024 7、《普通混凝土配合比设计规程》JGJ55-2024 8、《钢筋焊接及验收规程》JGJ18-2024 9、《工程测量法律规范》GB50026-202410、《建筑工程质量检验评定标准》GBJ301-2001二、工程概况 宜昌市第二十二中学教学综合楼工程，为框架结构建筑总面积 6030.74㎡。总层数为 5 层。本工程部分基础采纳人工挖孔桩基础，共设 33 根桩，直径分别为 D=800mm D=1000mm，孔深约在 4~8 米左右，桩基穿过杂填土、粉质粘土层、强风化层、中风化层，持力层设在中风化层，扩大头入持力层深度不小于下载后可任意编辑600mm。砼强度等级：桩身：C30、护壁：C20，桩芯主筋采纳 Φ14的 HPB335 钢筋，桩箍筋采纳 Φ8@100/200 的 HPB235 钢筋，护壁内设有 Φ8@150 双向钢筋， 三、施工计划：1、施工进度计划见附表；2、施工机具及材料计划：序号施工设备、材料数量备注1空压机3 台2风镐4 把3十字镐9 把4铁锹9 把5搅拌机1 台6斗车4 量7安全帽15 个8吊桶9 个9碎石80t10河砂100t11水泥80t四、施工工艺技术：（一）灌注桩的原材料和砼强度必须符合设计要求和施工法律规范的规定；（二）技术参数：1、本工程±0.00 绝对高程 65.55m。下载后可任意编辑2、根据地质勘察显示，本工程持力层为第三次卵石层 ，qpa=2500kpa。3、桩基进入持力层深度不得小于 600mm。4、桩护壁浇筑按 1m/节进行施工。5、桩截面尺寸为 800、1000mm（三）工艺流程：放线定桩位 →砌筑挡土圈→开挖第一节桩孔土方 → 支护壁模板放附加钢筋 → 浇护壁混凝土 → 检查桩位（中心）轴线 → 架设垂直运输架 → 开挖第二节桩孔土方 → 支第二节护壁模板 → 浇第二节护壁混凝土 → 逐层往下循环作业 → 开挖扩底部分 → 检查验收 → 吊放钢筋笼 →...
