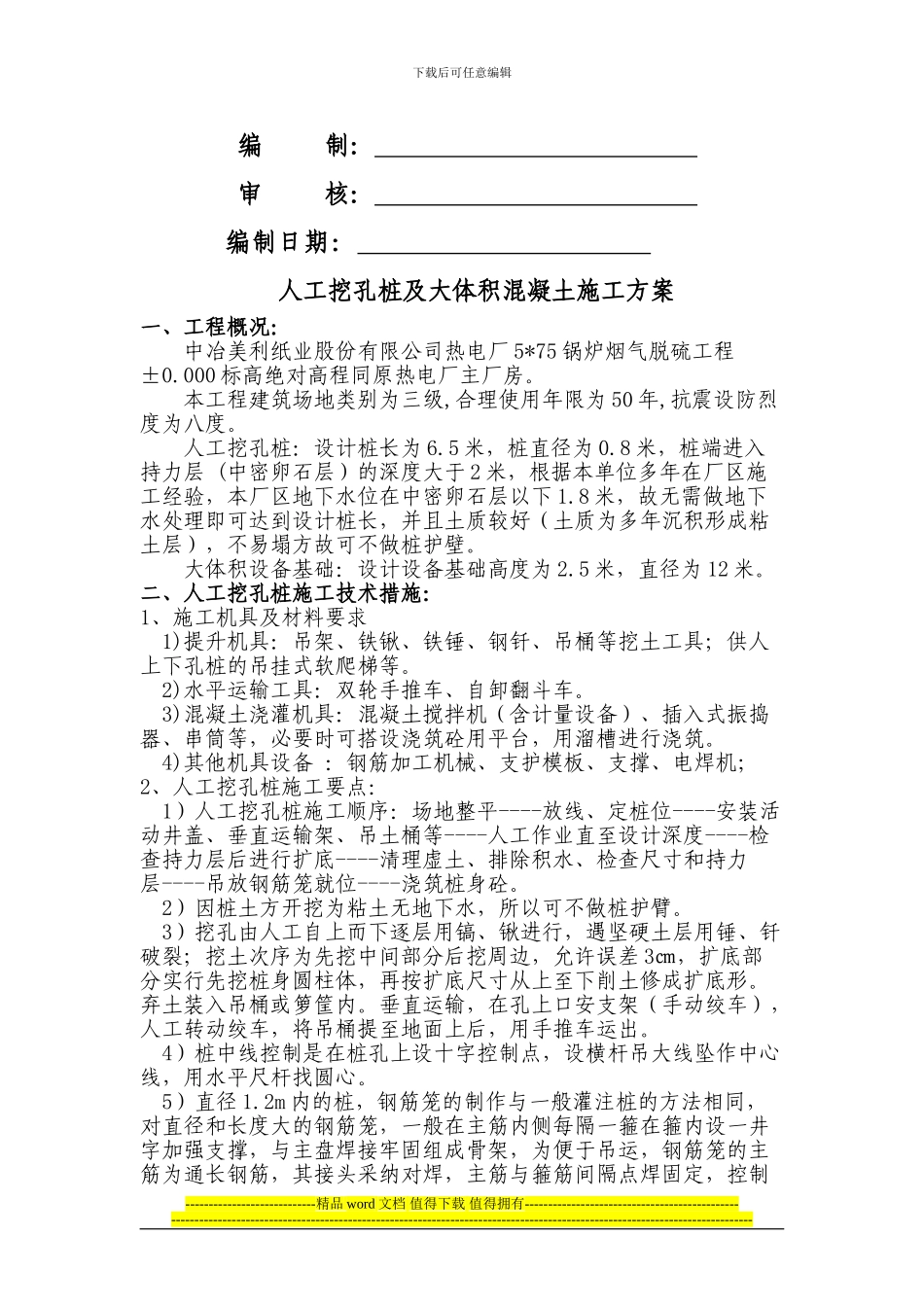

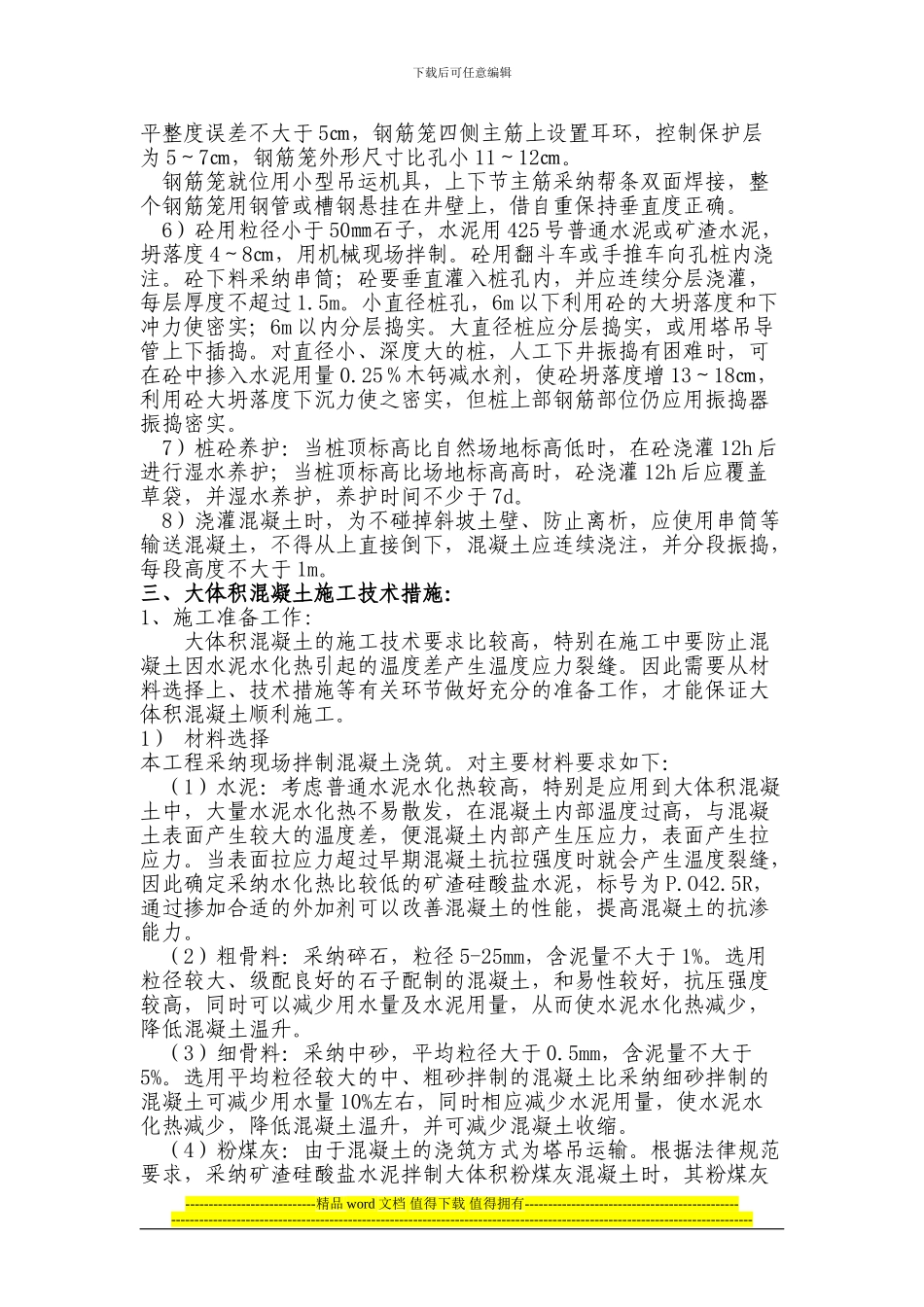

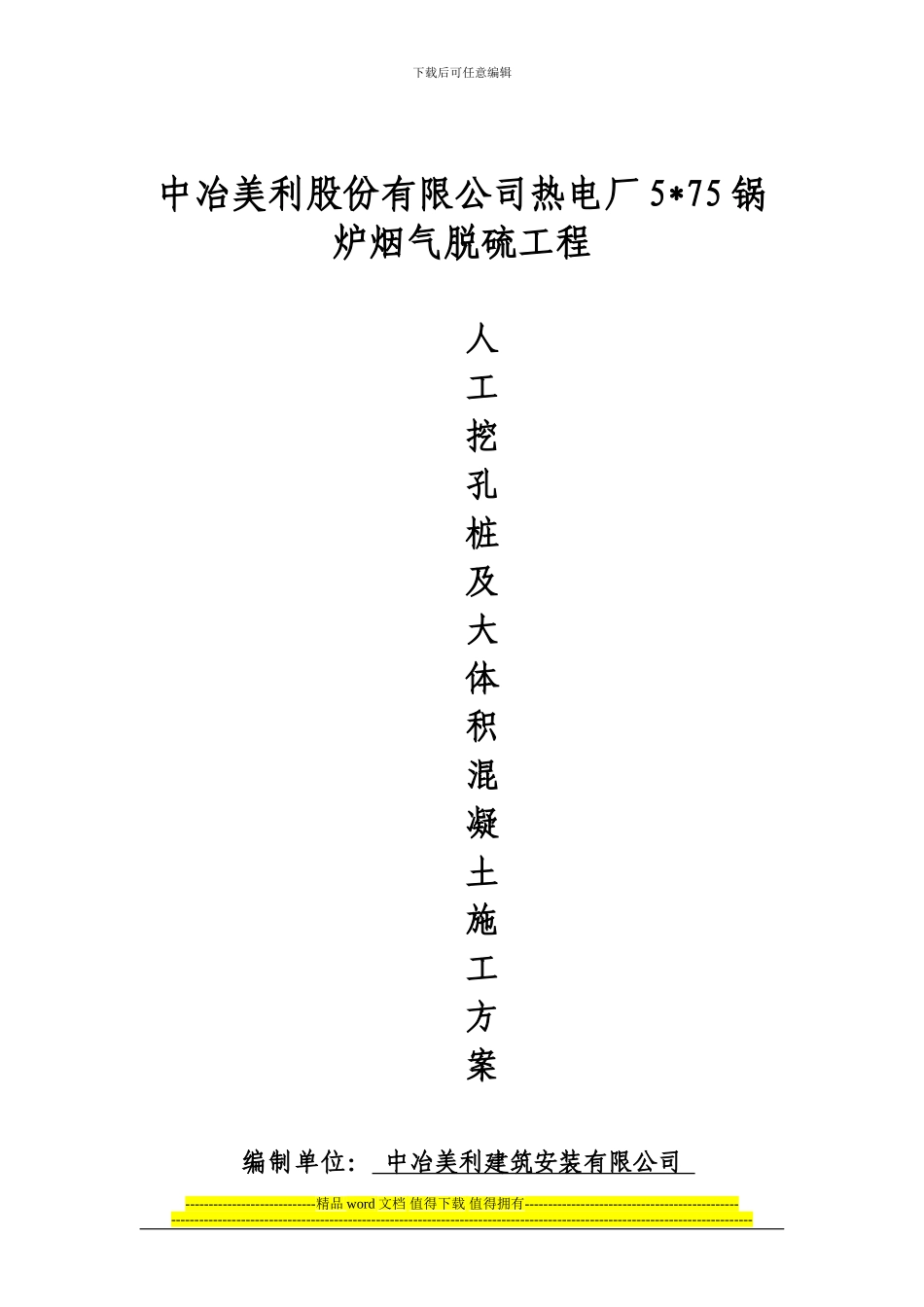

下载后可任意编辑中冶美利股份有限公司热电厂 5*75 锅炉烟气脱硫工程人工挖孔桩及大体积混凝土施工方案编制单位: 中冶美利建筑安装有限公司 ----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑编 制: 审 核: 编制日期: 人工挖孔桩及大体积混凝土施工方案一、工程概况:中冶美利纸业股份有限公司热电厂 5*75 锅炉烟气脱硫工程±0.000 标高绝对高程同原热电厂主厂房。 本工程建筑场地类别为三级,合理使用年限为 50 年,抗震设防烈度为八度。人工挖孔桩:设计桩长为 6.5 米,桩直径为 0.8 米,桩端进入持力层 (中密卵石层)的深度大于 2 米,根据本单位多年在厂区施工经验,本厂区地下水位在中密卵石层以下 1.8 米,故无需做地下水处理即可达到设计桩长,并且土质较好(土质为多年沉积形成粘土层),不易塌方故可不做桩护壁。大体积设备基础:设计设备基础高度为 2.5 米,直径为 12 米。二、人工挖孔桩施工技术措施:1、施工机具及材料要求1)提升机具:吊架、铁锹、铁锤、钢钎、吊桶等挖土工具;供人上下孔桩的吊挂式软爬梯等。2)水平运输工具:双轮手推车、自卸翻斗车。3)混凝土浇灌机具:混凝土搅拌机(含计量设备)、插入式振捣器、串筒等,必要时可搭设浇筑砼用平台,用溜槽进行浇筑。4)其他机具设备 :钢筋加工机械、支护模板、支撑、电焊机;2、人工挖孔桩施工要点:1)人工挖孔桩施工顺序:场地整平----放线、定桩位----安装活动井盖、垂直运输架、吊土桶等----人工作业直至设计深度----检查持力层后进行扩底----清理虚土、排除积水、检查尺寸和持力层----吊放钢筋笼就位----浇筑桩身砼。 2)因桩土方开挖为粘土无地下水,所以可不做桩护臂。3)挖孔由人工自上而下逐层用镐、锹进行,遇坚硬土层用锤、钎破裂;挖土次序为先挖中间部分后挖周边,允许误差 3㎝,扩底部分实行先挖桩身圆柱体,再按扩底尺寸从上至下削土修成扩底形。弃土装入吊桶或箩筐内。垂直运输,在孔上口安支架(手动绞车),人工转动绞车,将吊桶提至地面上后,用手推车运出。4)桩中线控制是在桩孔上设十字控制点,设横杆吊大线坠作中心线,用水平尺杆找圆心。5)直径 1.2m 内的桩,钢筋笼的制作与一般灌注桩的方法相...
