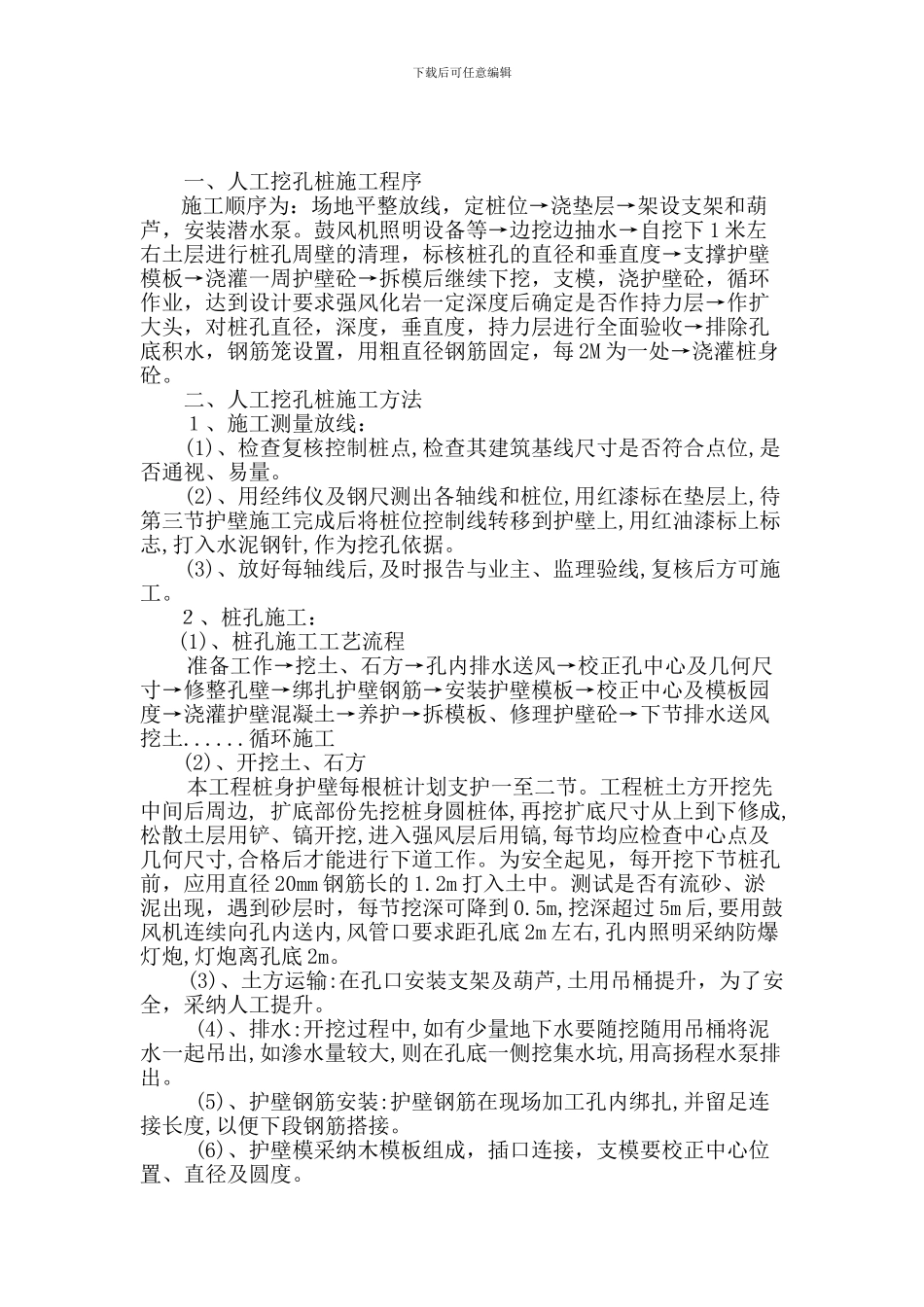

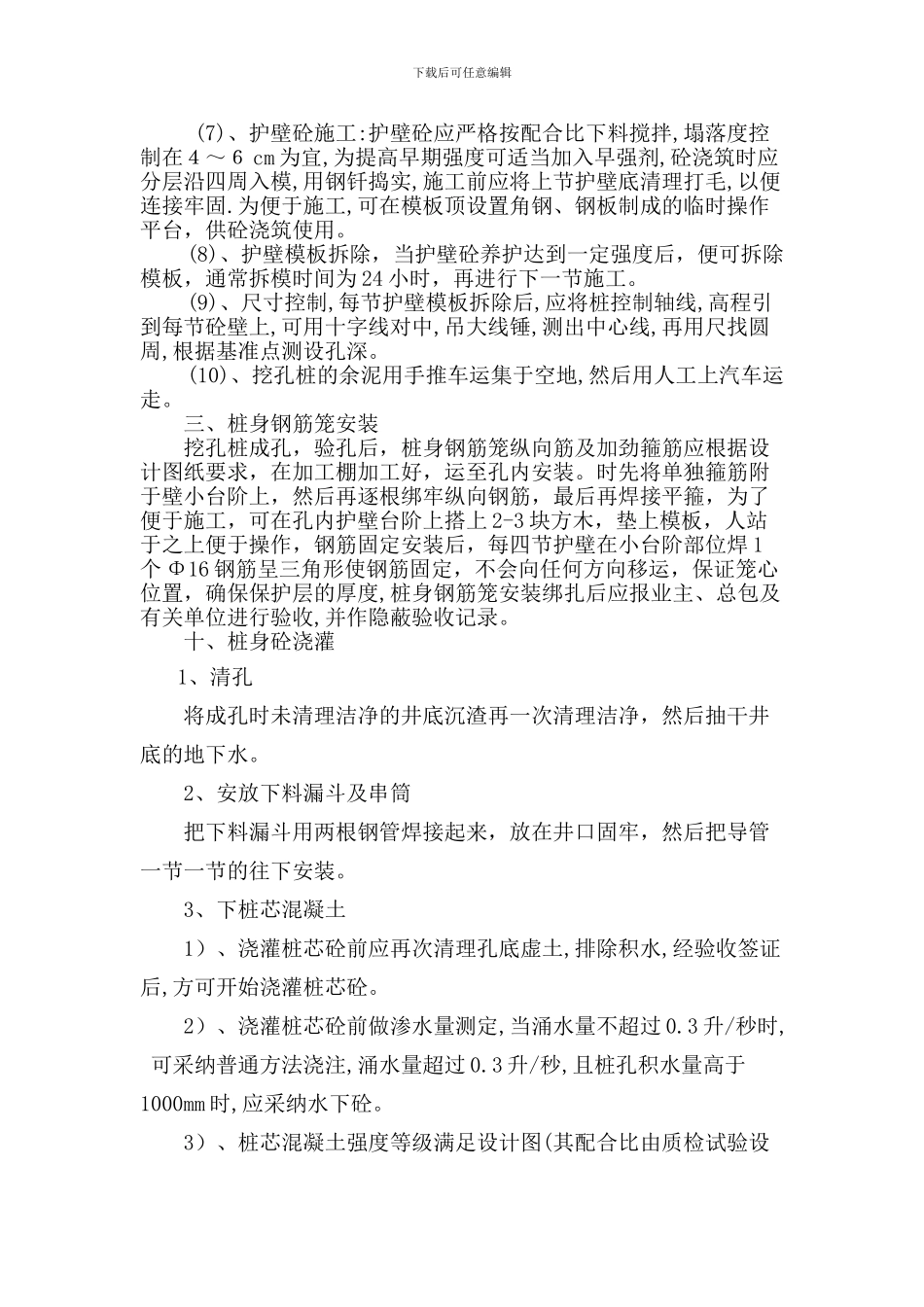

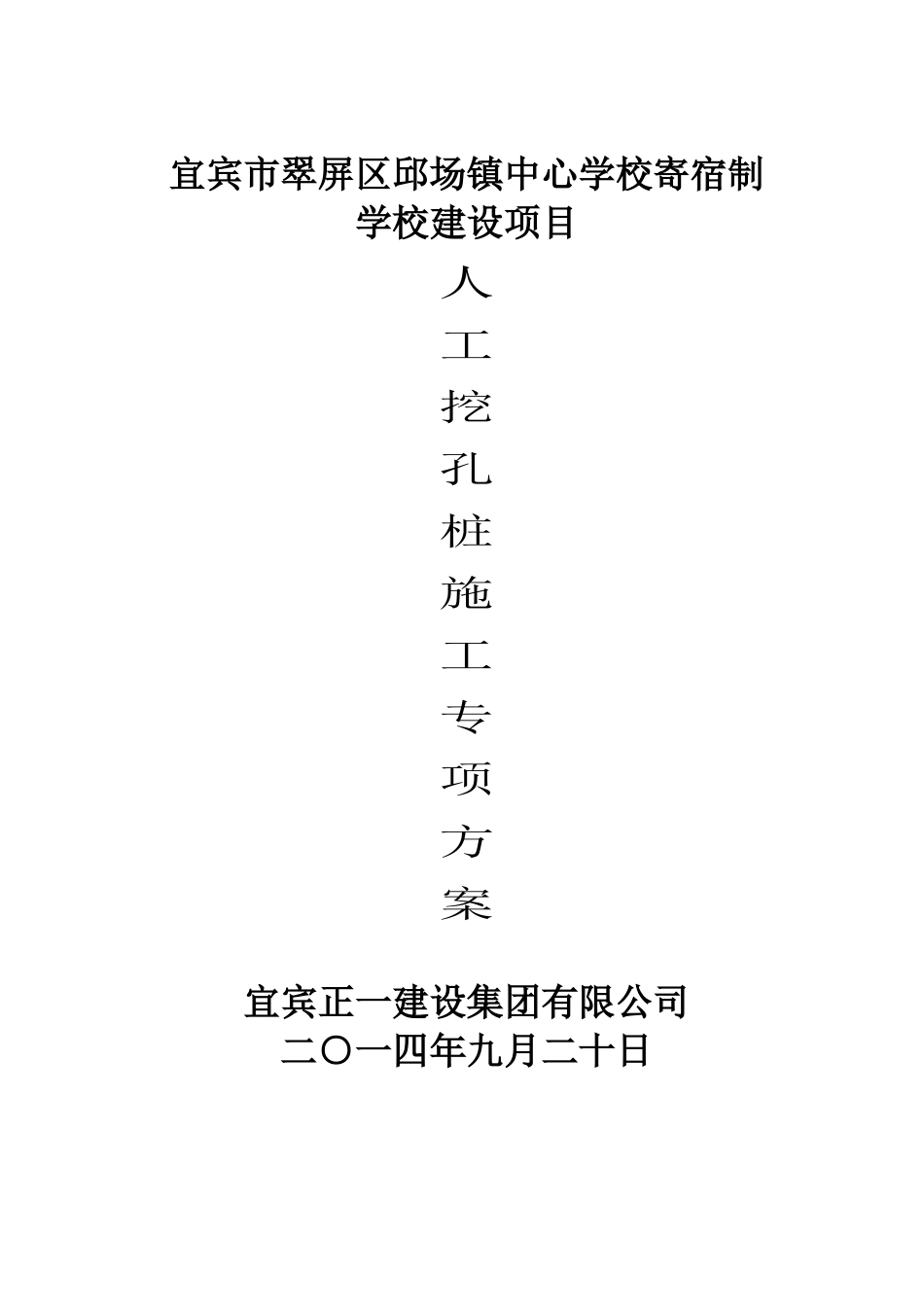

宜宾市翠屏区邱场镇中心学校寄宿制学校建设项目人工挖孔桩施工专项方案宜宾正一建设集团有限公司二○一四年九月二十日 下载后可任意编辑 一、人工挖孔桩施工程序施工顺序为:场地平整放线,定桩位→浇垫层→架设支架和葫芦,安装潜水泵。鼓风机照明设备等→边挖边抽水→自挖下 1 米左右土层进行桩孔周壁的清理,标核桩孔的直径和垂直度→支撑护壁模板→浇灌一周护壁砼→拆模后继续下挖,支模,浇护壁砼,循环作业,达到设计要求强风化岩一定深度后确定是否作持力层→作扩大头,对桩孔直径,深度,垂直度,持力层进行全面验收→排除孔底积水,钢筋笼设置,用粗直径钢筋固定,每 2M 为一处→浇灌桩身砼。二、人工挖孔桩施工方法1、施工测量放线:(1)、检查复核控制桩点,检查其建筑基线尺寸是否符合点位,是否通视、易量。 (2)、用经纬仪及钢尺测出各轴线和桩位,用红漆标在垫层上,待第三节护壁施工完成后将桩位控制线转移到护壁上,用红油漆标上标志,打入水泥钢针,作为挖孔依据。 (3)、放好每轴线后,及时报告与业主、监理验线,复核后方可施工。2、桩孔施工:(1)、桩孔施工工艺流程准备工作→挖土、石方→孔内排水送风→校正孔中心及几何尺寸→修整孔壁→绑扎护壁钢筋→安装护壁模板→校正中心及模板园度→浇灌护壁混凝土→养护→拆模板、修理护壁砼→下节排水送风挖土......循环施工(2)、开挖土、石方本工程桩身护壁每根桩计划支护一至二节。工程桩土方开挖先中间后周边,扩底部份先挖桩身圆桩体,再挖扩底尺寸从上到下修成,松散土层用铲、镐开挖,进入强风层后用镐,每节均应检查中心点及几何尺寸,合格后才能进行下道工作。为安全起见,每开挖下节桩孔前,应用直径 20mm 钢筋长的 1.2m 打入土中。测试是否有流砂、淤泥出现,遇到砂层时,每节挖深可降到 0.5m,挖深超过 5m 后,要用鼓风机连续向孔内送内,风管口要求距孔底 2m 左右,孔内照明采纳防爆灯炮,灯炮离孔底 2m。(3)、土方运输:在孔口安装支架及葫芦,土用吊桶提升,为了安全,采纳人工提升。 (4)、排水:开挖过程中,如有少量地下水要随挖随用吊桶将泥水一起吊出,如渗水量较大,则在孔底一侧挖集水坑,用高扬程水泵排出。 (5)、护壁钢筋安装:护壁钢筋在现场加工孔内绑扎,并留足连接长度,以便下段钢筋搭接。 (6)、护壁模采纳木模板组成,插口连接,支模要校正中心位置、直径及圆度。 下载后可任意编辑 (7)、护壁砼施工:护壁砼应严格按配合比下料搅拌,塌落度控制在4~6 cm 为宜...
