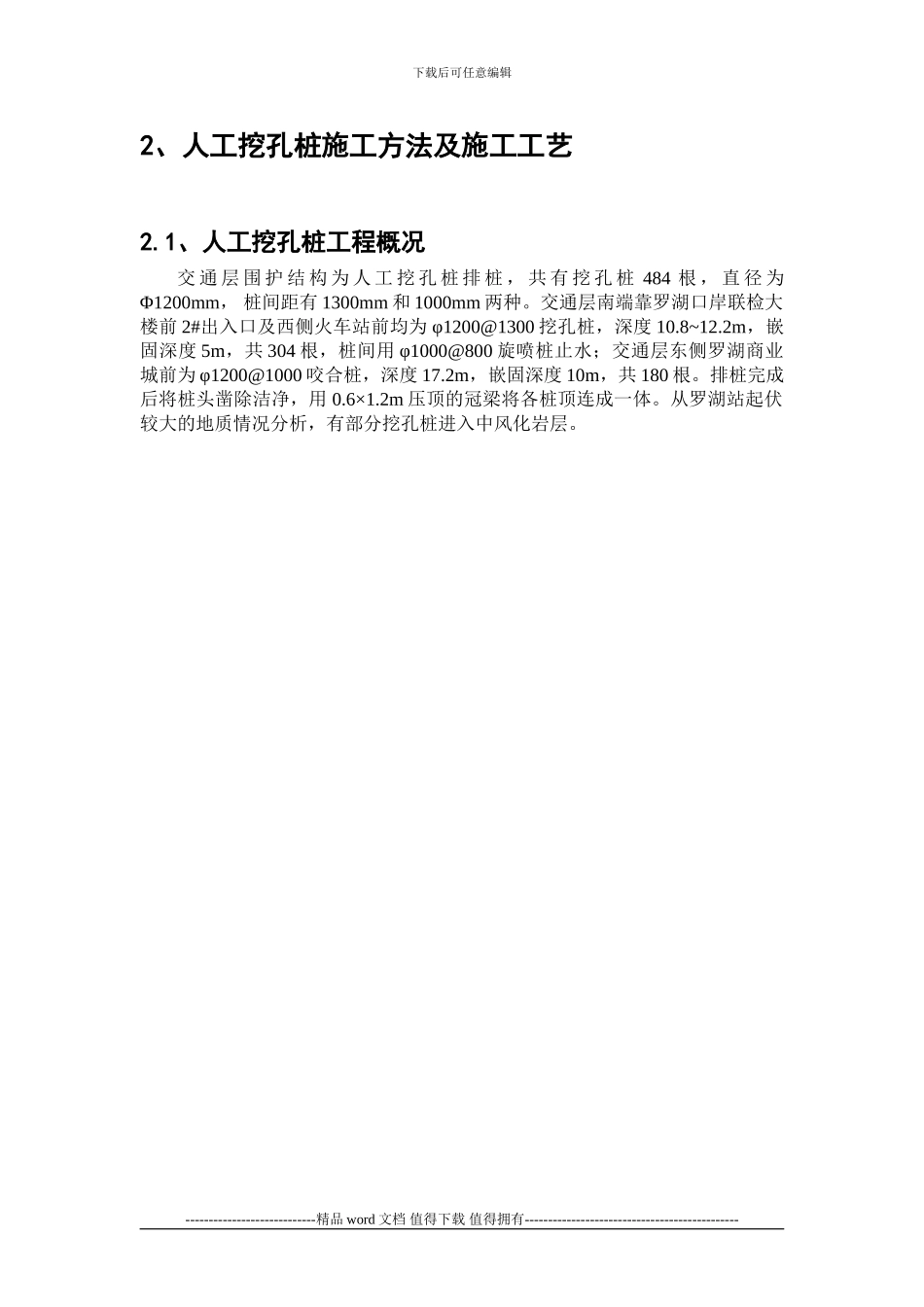

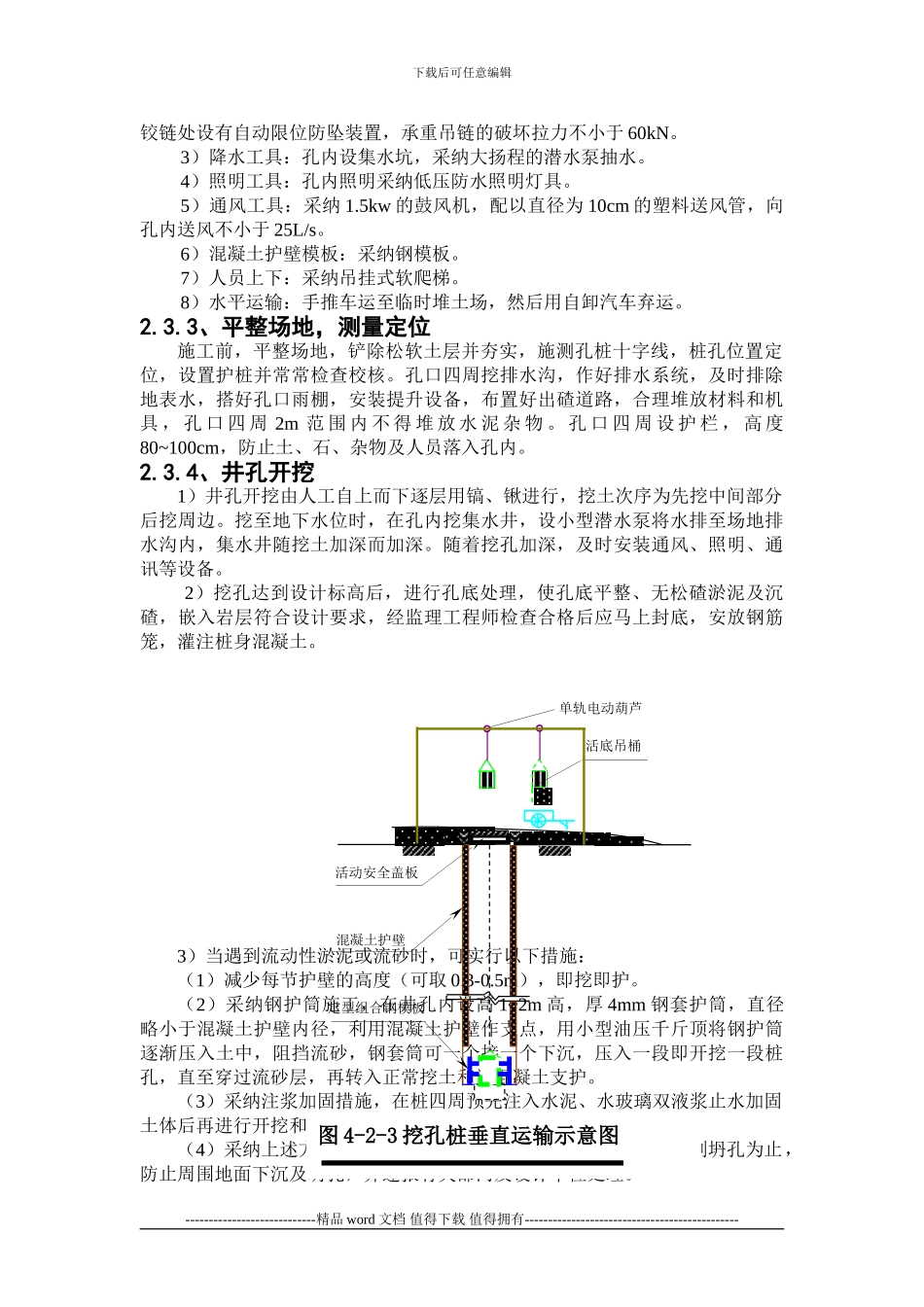

下载后可任意编辑2、人工挖孔桩施工方法及施工工艺2.1、人工挖孔桩工程概况交 通 层 围 护 结 构 为 人 工 挖 孔 桩 排 桩 , 共 有 挖 孔 桩 484 根 , 直 径 为Φ1200mm, 桩间距有 1300mm 和 1000mm 两种。交通层南端靠罗湖口岸联检大楼前 2#出入口及西侧火车站前均为 φ1200@1300 挖孔桩,深度 10.8~12.2m,嵌固深度 5m,共 304 根,桩间用 φ1000@800 旋喷桩止水;交通层东侧罗湖商业城前为 φ1200@1000 咬合桩,深度 17.2m,嵌固深度 10m,共 180 根。排桩完成后将桩头凿除洁净,用 0.6×1.2m 压顶的冠梁将各桩顶连成一体。从罗湖站起伏较大的地质情况分析,有部分挖孔桩进入中风化岩层。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑2.2、人工挖孔桩施工工艺流程人工挖孔桩施工工艺流程见图 4-2-1。2.3、人工挖孔桩施工方法2.3.1、人工挖孔桩施工顺序为保证两施工孔桩净距大于 4.5 米,非咬合桩段采纳跳 4 孔开挖,咬合桩段采纳跳 5 孔开挖。如下图 4-2-2 所示:2.3.2、人工挖孔桩施工机具1)挖掘工具:以铁锹、铁镐、铁锤、钢钎、风镐等简易轻便工具为主。2)出土工具:由机架、电动葫芦及活底吊桶组成。机架采纳型钢焊成的简易门式机架,其上安置单轨电动葫芦。起重工具采纳链式电动葫芦,起吊能力为 10kN,吊放深度根据桩长选择,----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------图 4-2-1 人工挖孔桩施工工艺流程图否是平整场地测量定位挖第一节孔桩土安装垂直运输设备安模浇第一节砼护壁安装活动吊桶在护壁上二次投测标高及桩位十字线轴线第二(下)节桩身挖土安装排水通风照明设施清理桩孔四壁、校核桩孔垂直度和直径拆第一(上)节模板安第二(下)节模板浇第二(下)节砼护壁到桩底设计标高否桩底清理及检查持力层吊放钢筋笼浇注桩身混凝土5.3m4.8m2452451313iZZ图 4-2-2 挖孔桩施工顺序示意图45631145632iZZ图4-35 隔水栓构造示意图1图4-3-2 隔水栓示意图2iZZ图4-35 隔水栓构造示意图下载后可任意编辑铰链处设有自动限位防坠装置,承重吊链的破坏拉力不小于 60kN。3)降水工具:孔内设集水坑,采纳大扬程的潜水泵抽水。4)照明工具:孔内照明采纳低压防水照明灯具。5)通风工具:采纳 1.5kw 的鼓风机...
