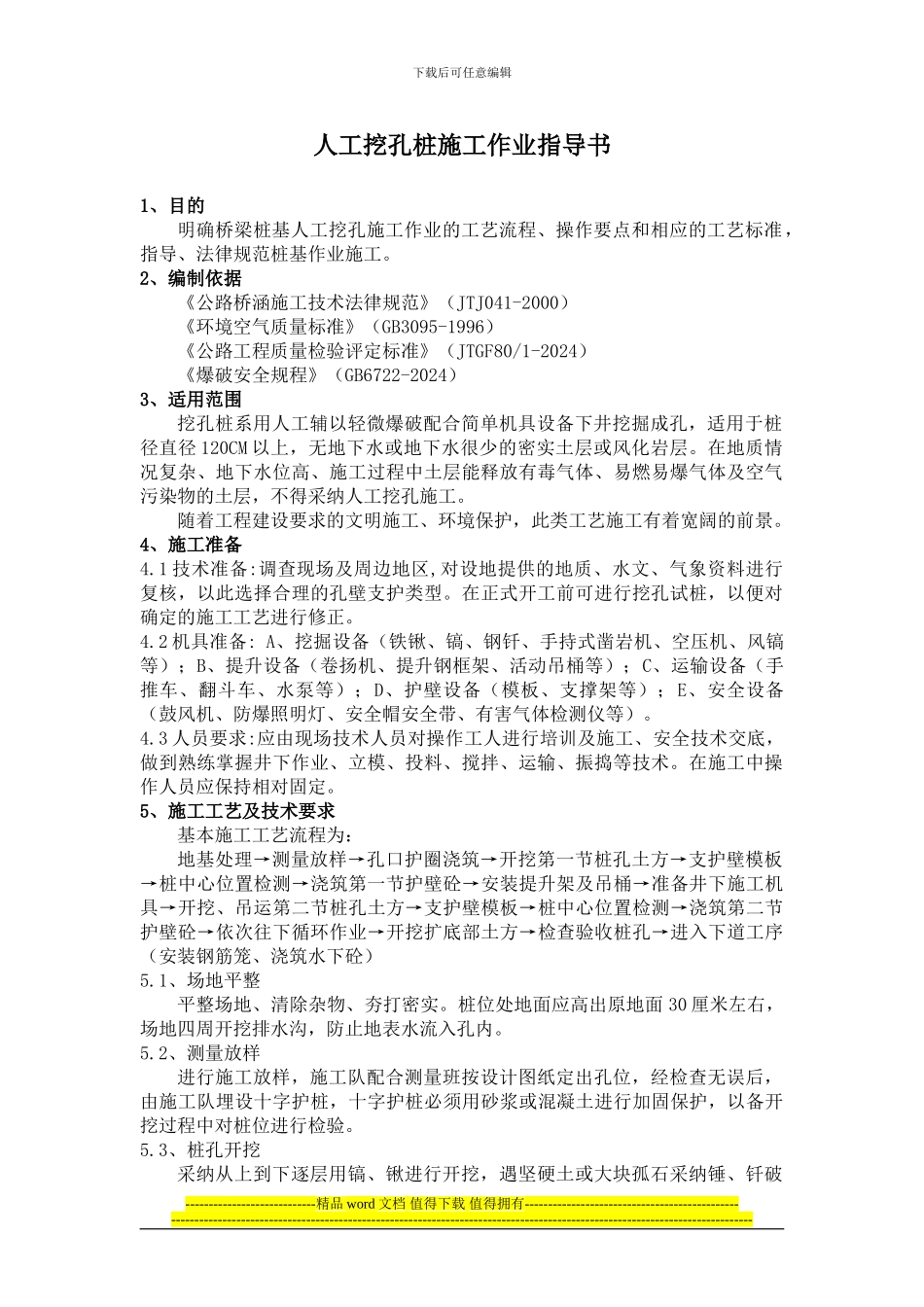

下载后可任意编辑人工挖孔桩施工作业指导书1、目的明确桥梁桩基人工挖孔施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范桩基作业施工。2、编制依据《公路桥涵施工技术法律规范》（JTJ041-2000）《环境空气质量标准》（GB3095-1996）《公路工程质量检验评定标准》（JTGF80/1-2024）《爆破安全规程》（GB6722-2024）3、适用范围挖孔桩系用人工辅以轻微爆破配合简单机具设备下井挖掘成孔，适用于桩径直径 120CM 以上，无地下水或地下水很少的密实土层或风化岩层。在地质情况复杂、地下水位高、施工过程中土层能释放有毒气体、易燃易爆气体及空气污染物的土层，不得采纳人工挖孔施工。随着工程建设要求的文明施工、环境保护，此类工艺施工有着宽阔的前景。4、施工准备4.1 技术准备:调查现场及周边地区,对设地提供的地质、水文、气象资料进行复核，以此选择合理的孔壁支护类型。在正式开工前可进行挖孔试桩，以便对确定的施工工艺进行修正。4.2 机具准备: A、挖掘设备（铁锹、镐、钢钎、手持式凿岩机、空压机、风镐等）；B、提升设备（卷扬机、提升钢框架、活动吊桶等）；C、运输设备（手推车、翻斗车、水泵等）；D、护壁设备（模板、支撑架等）；E、安全设备（鼓风机、防爆照明灯、安全帽安全带、有害气体检测仪等）。4.3 人员要求:应由现场技术人员对操作工人进行培训及施工、安全技术交底，做到熟练掌握井下作业、立模、投料、搅拌、运输、振捣等技术。在施工中操作人员应保持相对固定。5、施工工艺及技术要求基本施工工艺流程为：地基处理→测量放样→孔口护圈浇筑→开挖第一节桩孔土方→支护壁模板→桩中心位置检测→浇筑第一节护壁砼→安装提升架及吊桶→准备井下施工机具→开挖、吊运第二节桩孔土方→支护壁模板→桩中心位置检测→浇筑第二节护壁砼→依次往下循环作业→开挖扩底部土方→检查验收桩孔→进入下道工序（安装钢筋笼、浇筑水下砼）5.1、场地平整平整场地、清除杂物、夯打密实。桩位处地面应高出原地面 30 厘米左右，场地四周开挖排水沟，防止地表水流入孔内。5.2、测量放样进行施工放样，施工队配合测量班按设计图纸定出孔位，经检查无误后，由施工队埋设十字护桩，十字护桩必须用砂浆或混凝土进行加固保护，以备开挖过程中对桩位进行检验。5.3、桩孔开挖采纳从上到下逐层用镐、锹进行开挖，遇坚硬土或大块孤石采纳锤、钎破----------------------------精品 word 文档 值得下载 值得拥有----------------...
