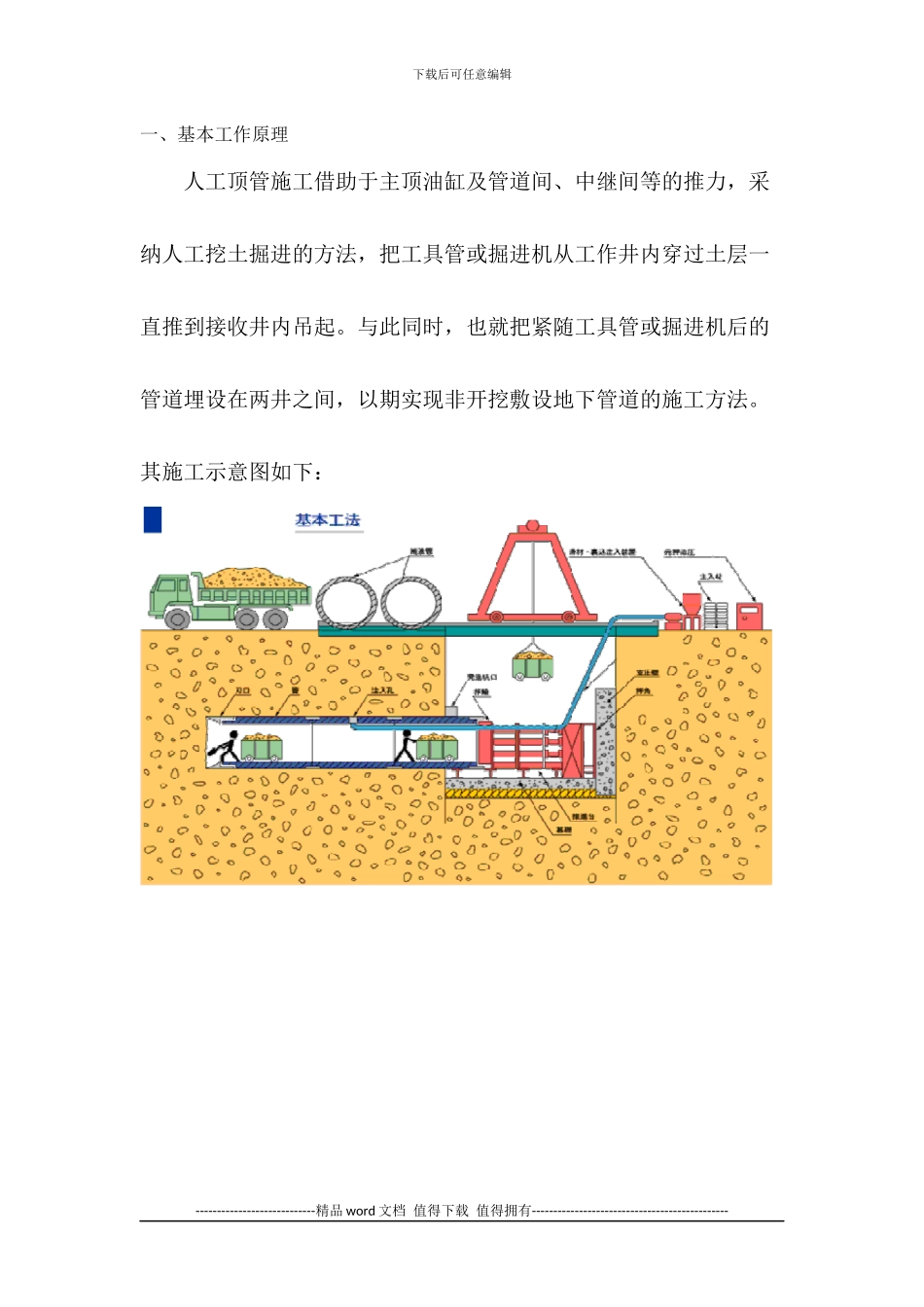

下载后可任意编辑人工顶管----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑一、基本工作原理人工顶管施工借助于主顶油缸及管道间、中继间等的推力，采纳人工挖土掘进的方法，把工具管或掘进机从工作井内穿过土层一直推到接收井内吊起。与此同时，也就把紧随工具管或掘进机后的管道埋设在两井之间，以期实现非开挖敷设地下管道的施工方法。其施工示意图如下：----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑二、监理准备2.1 技术准备仔细学习和讨论施工图纸及相关的施工文件，了解设计意图和要求，进行图纸会审，在设计交底时提出疑问，并根据设计交底编制监理细则。了解施工范围，管道沿线的地形、地貌、地址水文条件及各种原有设施。掌握施工工期，顶管施工技术法律规范，质量标准及要求，安全措施等。2.2 进场材料（1）管材：管材由具有相应资质的生产厂家提供，进场时应具有出厂合格证及出厂检验报告；管材外表面应该平整，无蜂窝麻面，回弹检测强度应不小于该管道混凝土设计要求，承插口处不得有棱角缺失，必要时进行破坏检测。（2）水泥：应采纳合格厂家的符合设计要求的水泥，进场后应对水泥进行见证取样试验。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑2.3 进场机具对进场机具数量、性能进行审查，是否满足施工要求。三、顶管监理要点人工顶管施工，控制顶进施工的重点工序监理对策如下：（一）测量1、测量次数：在顶第一节管时及校正顶进偏差过程中，应每顶进20～30cm，即对中心和高程测量一次；在正常顶进中，应每顶进50～100cm 时，测量一次。2、中心测量：根据工作井内测设的中心桩、挂中心线，利用中心尺，测量头一节管前端的轴线中心偏差。3、高程测量：使用水准仪和高程尺，测首节管前端内底高程，以控制顶进高程；同时，测首节管后端内底高程，以控制坡度。工作井内应设置两个水准点，以便闭合之用，常常校核水准点，提高精度。4、一个管段顶完后，应对中心和高程再作一次竣工测量，一个接口测一点，有错口的测两点。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑 （二）...
