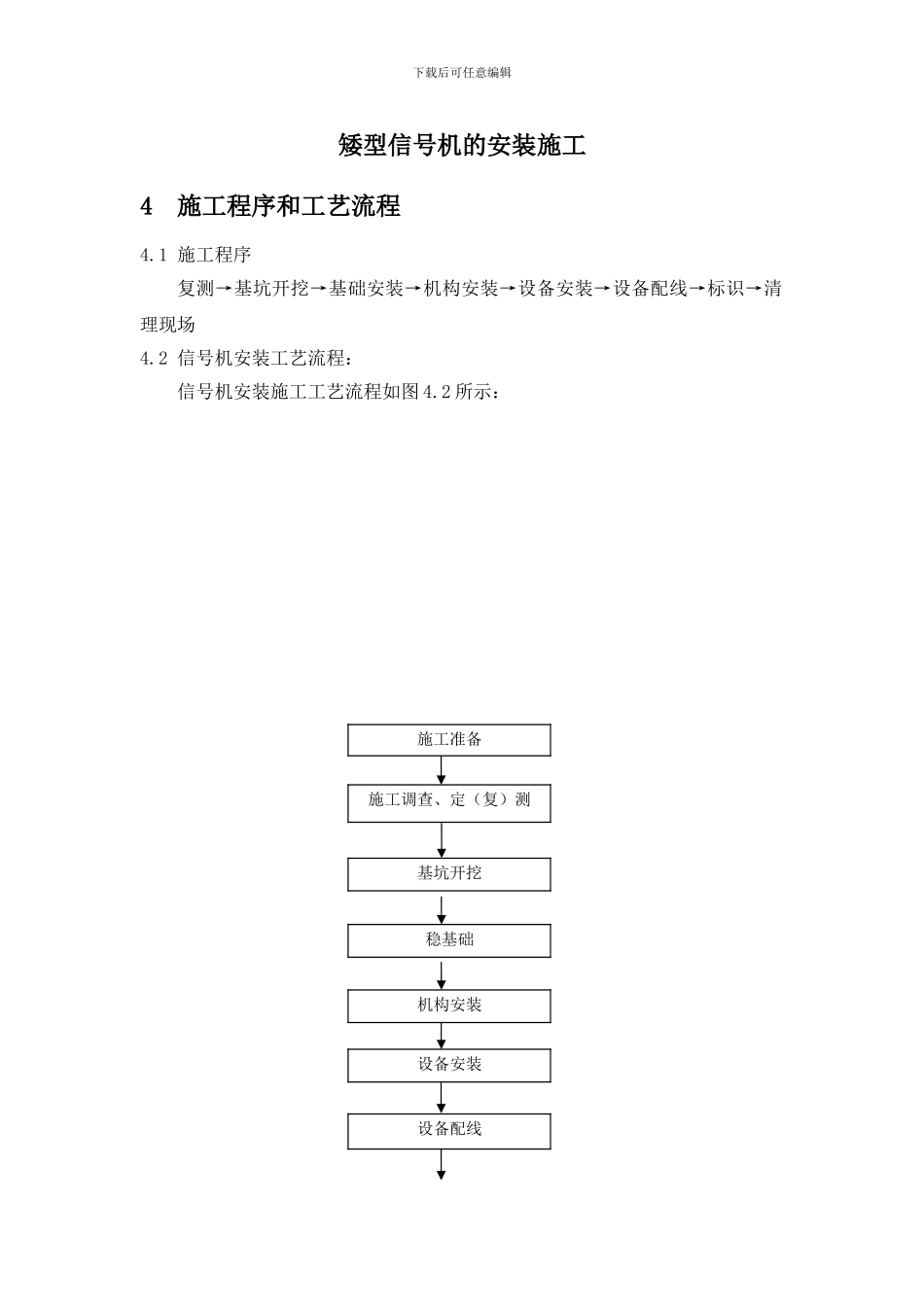

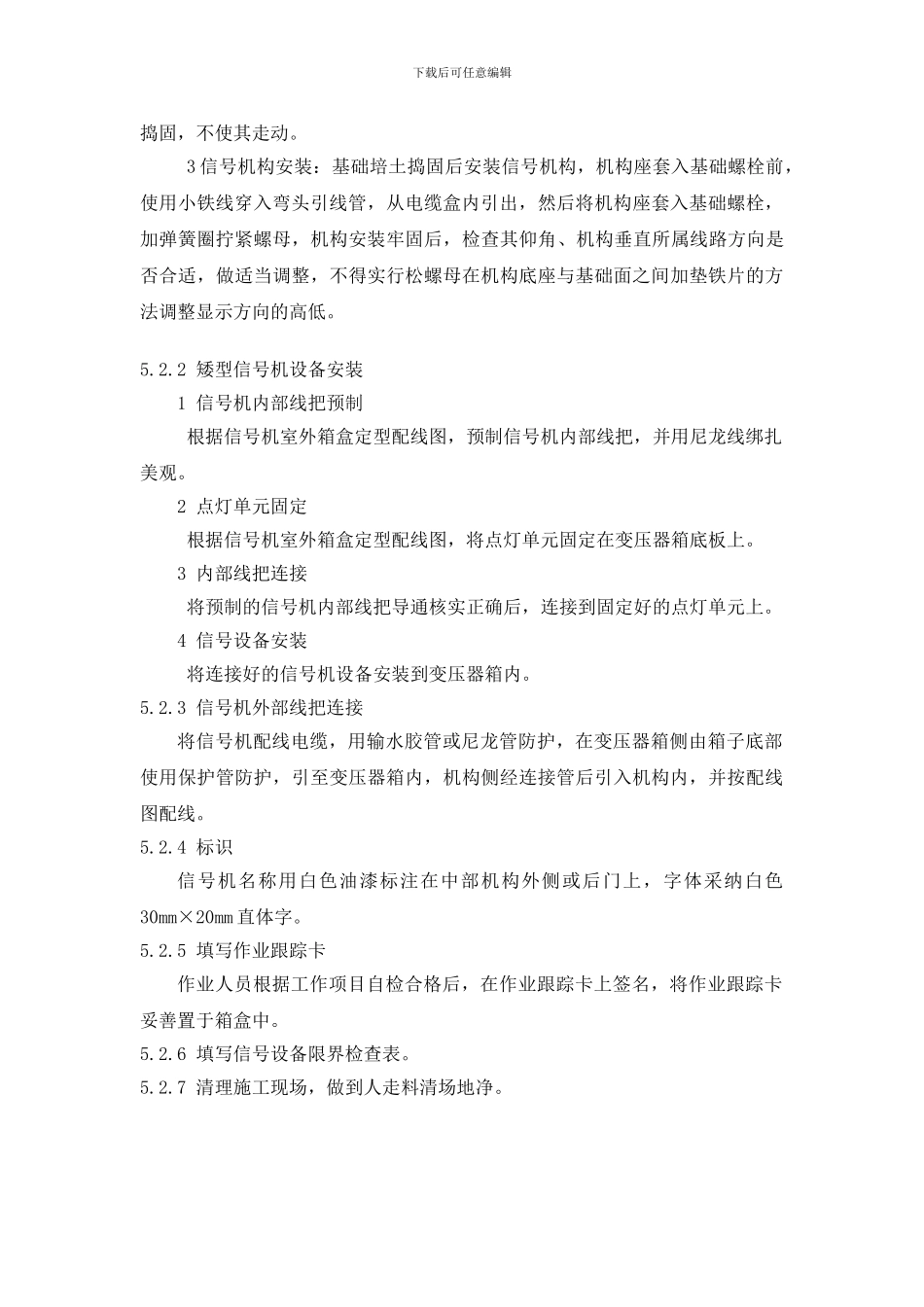

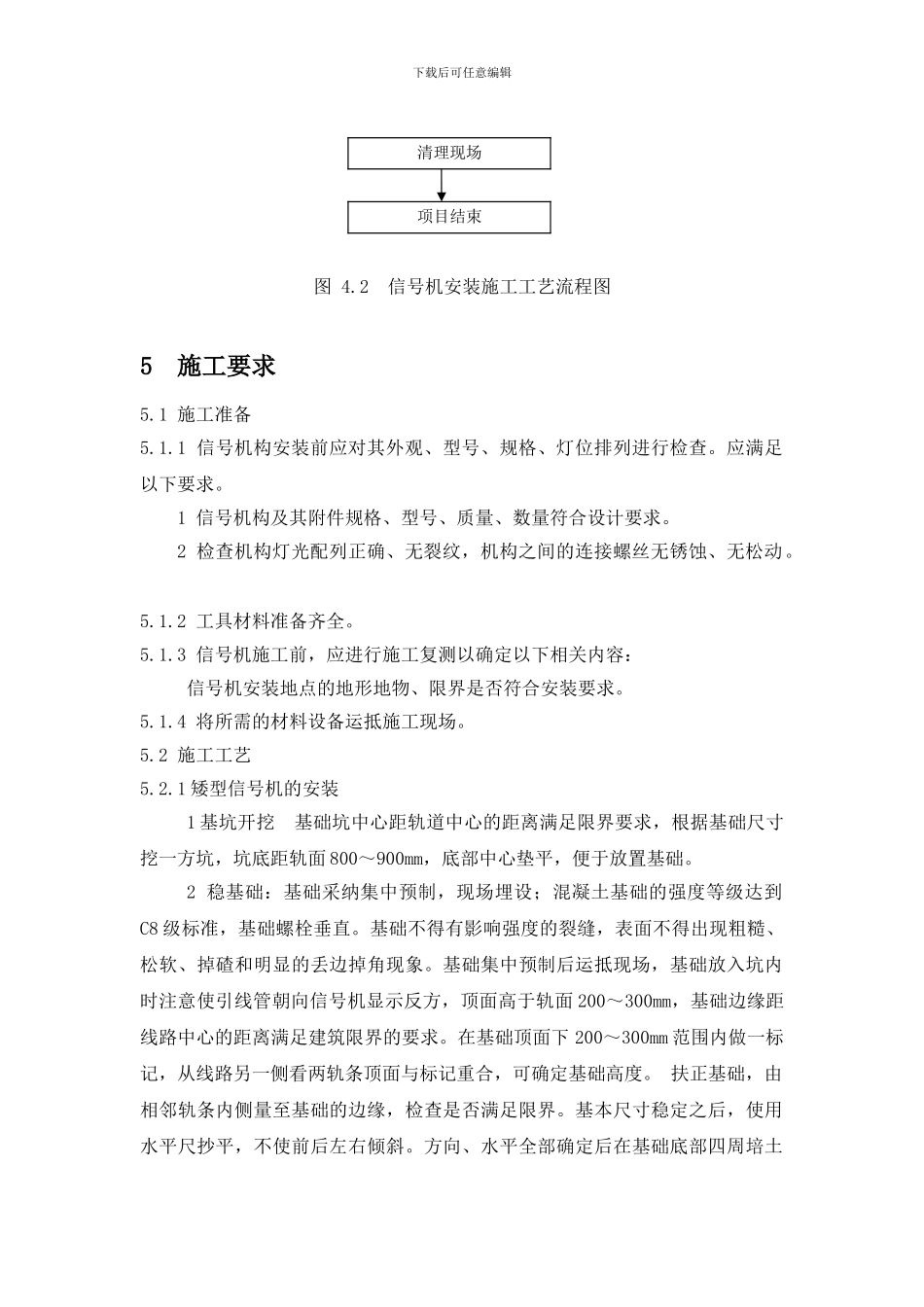

下载后可任意编辑矮型信号机的安装施工4 施工程序和工艺流程 4.1 施工程序 复测→基坑开挖→基础安装→机构安装→设备安装→设备配线→标识→清理现场 4.2 信号机安装工艺流程： 信号机安装施工工艺流程如图 4.2 所示： 施工准备施工调查、定（复）测设备安装设备配线基坑开挖机构安装稳基础下载后可任意编辑图 4.2 信号机安装施工工艺流程图5 施工要求 5.1 施工准备 5.1.1 信号机构安装前应对其外观、型号、规格、灯位排列进行检查。应满足以下要求。 1 信号机构及其附件规格、型号、质量、数量符合设计要求。 2 检查机构灯光配列正确、无裂纹，机构之间的连接螺丝无锈蚀、无松动。 5.1.2 工具材料准备齐全。 5.1.3 信号机施工前，应进行施工复测以确定以下相关内容：信号机安装地点的地形地物、限界是否符合安装要求。 5.1.4 将所需的材料设备运抵施工现场。 5.2 施工工艺 5.2.1 矮型信号机的安装 1 基坑开挖 基础坑中心距轨道中心的距离满足限界要求，根据基础尺寸挖一方坑，坑底距轨面 800～900mm，底部中心垫平，便于放置基础。 2 稳基础：基础采纳集中预制，现场埋设；混凝土基础的强度等级达到C8 级标准，基础螺栓垂直。基础不得有影响强度的裂缝，表面不得出现粗糙、松软、掉碴和明显的丢边掉角现象。基础集中预制后运抵现场，基础放入坑内时注意使引线管朝向信号机显示反方，顶面高于轨面 200～300mm，基础边缘距线路中心的距离满足建筑限界的要求。在基础顶面下 200～300mm 范围内做一标记，从线路另一侧看两轨条顶面与标记重合，可确定基础高度。 扶正基础，由相邻轨条内侧量至基础的边缘，检查是否满足限界。基本尺寸稳定之后，使用水平尺抄平，不使前后左右倾斜。方向、水平全部确定后在基础底部四周培土清理现场项目结束下载后可任意编辑捣固，不使其走动。3 信号机构安装：基础培土捣固后安装信号机构，机构座套入基础螺栓前，使用小铁线穿入弯头引线管，从电缆盒内引出，然后将机构座套入基础螺栓，加弹簧圈拧紧螺母，机构安装牢固后，检查其仰角、机构垂直所属线路方向是否合适，做适当调整，不得实行松螺母在机构底座与基础面之间加垫铁片的方法调整显示方向的高低。5.2.2 矮型信号机设备安装 1 信号机内部线把预制 根据信号机室外箱盒定型配线图，预制信号机内部线把，并用尼龙线绑扎美观。 2 点灯单元固定 根据信号机室外箱盒定型配线图，将点灯单元固定在变压器箱底板上。...
