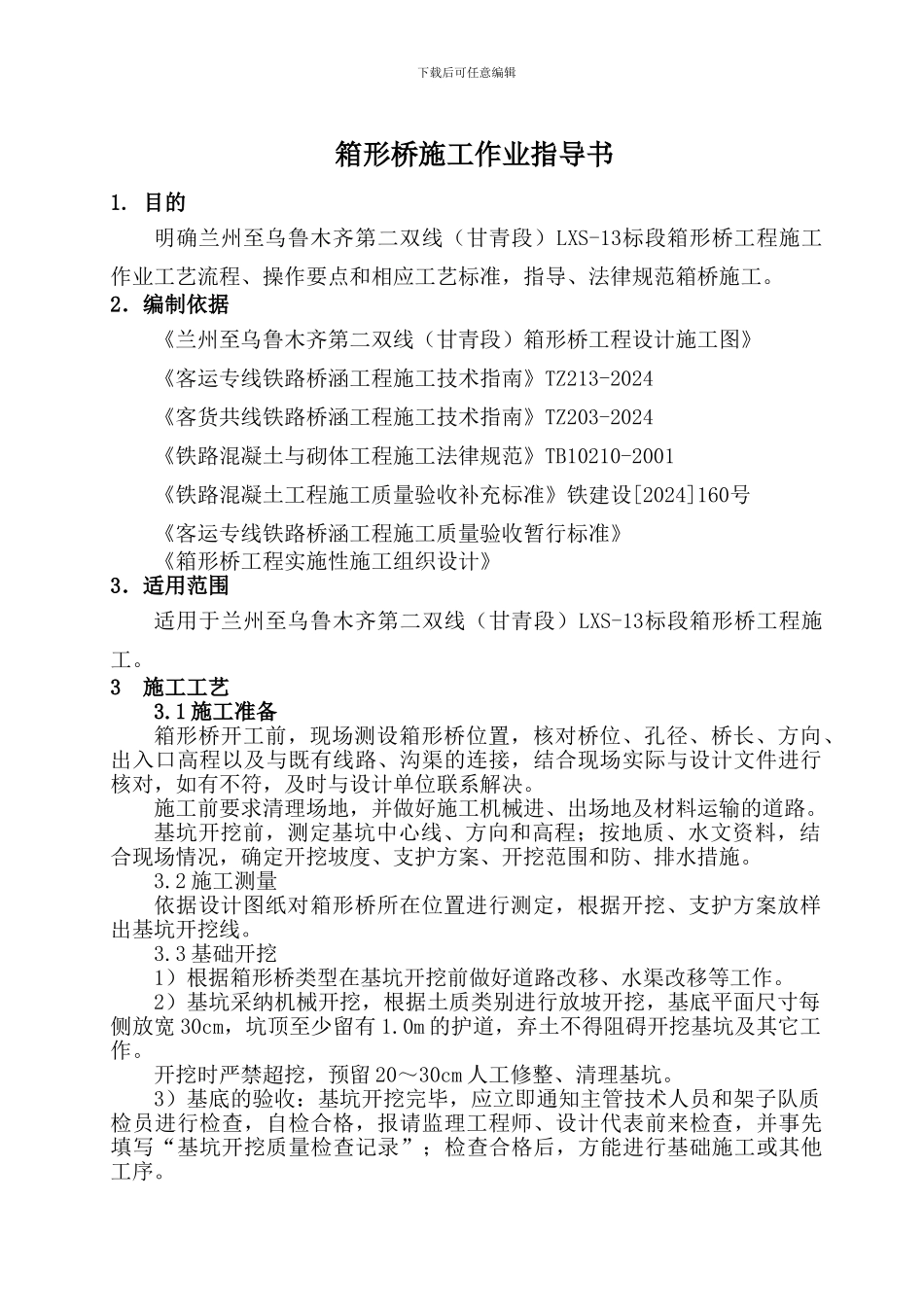

下载后可任意编辑箱形桥施工作业指导书1. 目的明确兰州至乌鲁木齐第二双线（甘青段）LXS-13标段箱形桥工程施工作业工艺流程、操作要点和相应工艺标准，指导、法律规范箱桥施工。2．编制依据《兰州至乌鲁木齐第二双线（甘青段）箱形桥工程设计施工图》《客运专线铁路桥涵工程施工技术指南》TZ213-2024《客货共线铁路桥涵工程施工技术指南》TZ203-2024《铁路混凝土与砌体工程施工法律规范》TB10210-2001《铁路混凝土工程施工质量验收补充标准》铁建设[2024]160号《客运专线铁路桥涵工程施工质量验收暂行标准》《箱形桥工程实施性施工组织设计》3．适用范围适用于兰州至乌鲁木齐第二双线（甘青段）LXS-13标段箱形桥工程施工。3 施工工艺 3.1 施工准备箱形桥开工前，现场测设箱形桥位置，核对桥位、孔径、桥长、方向、出入口高程以及与既有线路、沟渠的连接，结合现场实际与设计文件进行核对，如有不符，及时与设计单位联系解决。施工前要求清理场地，并做好施工机械进、出场地及材料运输的道路。基坑开挖前，测定基坑中心线、方向和高程；按地质、水文资料，结合现场情况，确定开挖坡度、支护方案、开挖范围和防、排水措施。3.2 施工测量 依据设计图纸对箱形桥所在位置进行测定，根据开挖、支护方案放样出基坑开挖线。3.3 基础开挖1）根据箱形桥类型在基坑开挖前做好道路改移、水渠改移等工作。2）基坑采纳机械开挖，根据土质类别进行放坡开挖，基底平面尺寸每侧放宽 30cm，坑顶至少留有 1.0m 的护道，弃土不得阻碍开挖基坑及其它工作。开挖时严禁超挖，预留 20～30cm 人工修整、清理基坑。3）基底的验收：基坑开挖完毕，应立即通知主管技术人员和架子队质检员进行检查，自检合格，报请监理工程师、设计代表前来检查，并事先填写“基坑开挖质量检查记录”；检查合格后，方能进行基础施工或其他工序。下载后可任意编辑4）箱形桥开挖施工安全要求⑴ 开挖基坑应根据基坑开挖作业指导书开挖，分层下挖至比设计高程高出 20～30cm 后采纳人工清基。严禁采纳局部开挖，从底层向四周掏土的方法施工。⑵ 处在土石松动处坡脚下的基坑，先清除坑边孤石、浮石，土质松软易坍塌的必须设置挡土板。⑶ 机具、材料、弃土等必须堆放在基础边坡周围安全距离以外，基坑顶面四周，必须开挖排水沟，并保持畅通，吊机要远离基坑上口作业，确保边坡稳定性。⑷ 箱形桥施工若有浆砌块石施工，在搬运石料时，石料必须捆绑牢固，道路要求平整，进入基坑的跳板必...
