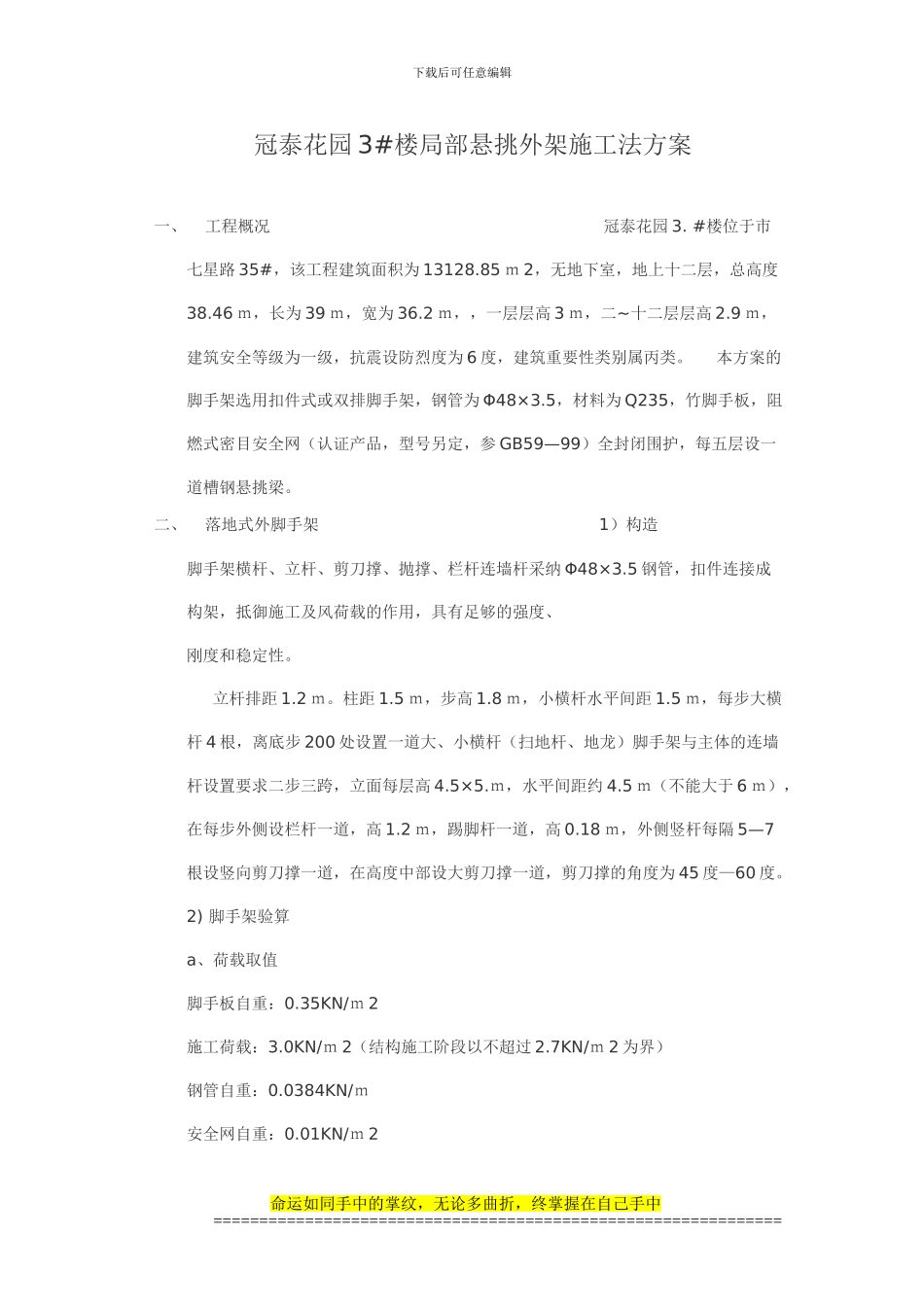

下载后可任意编辑冠泰花园 3#楼局部悬挑外架施工法方案一、工程概况 冠泰花园 3. #楼位于市七星路 35#，该工程建筑面积为 13128.85 ｍ 2，无地下室，地上十二层，总高度38.46 ｍ，长为 39 ｍ，宽为 36.2 ｍ，，一层层高 3 ｍ，二~十二层层高 2.9 ｍ，建筑安全等级为一级，抗震设防烈度为 6 度，建筑重要性类别属丙类。 本方案的脚手架选用扣件式或双排脚手架，钢管为 Φ48×3.5，材料为 Q235，竹脚手板，阻燃式密目安全网（认证产品，型号另定，参 GB59—99）全封闭围护，每五层设一道槽钢悬挑梁。二、落地式外脚手架 1）构造脚手架横杆、立杆、剪刀撑、抛撑、栏杆连墙杆采纳 Φ48×3.5 钢管，扣件连接成 构架，抵御施工及风荷载的作用，具有足够的强度、刚度和稳定性。 立杆排距 1.2 ｍ。柱距 1.5 ｍ，步高 1.8 ｍ，小横杆水平间距 1.5 ｍ，每步大横杆 4 根，离底步 200 处设置一道大、小横杆（扫地杆、地龙）脚手架与主体的连墙杆设置要求二步三跨，立面每层高 4.5×5.ｍ，水平间距约 4.5 ｍ（不能大于 6 ｍ），在每步外侧设栏杆一道，高 1.2 ｍ，踢脚杆一道，高 0.18 ｍ，外侧竖杆每隔 5—7根设竖向剪刀撑一道，在高度中部设大剪刀撑一道，剪刀撑的角度为 45 度—60 度。2) 脚手架验算a、荷载取值脚手板自重：0.35KN/ｍ 2施工荷载：3.0KN/ｍ 2（结构施工阶段以不超过 2.7KN/ｍ 2 为界）钢管自重：0.0384KN/ｍ安全网自重：0.01KN/ｍ 2命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑基本风压取值：W0=0.4KN/ｍ 2b、纵向、横向水平杆 本工程采纳竹脚手板，脚手板铺在纵向水平杆上，施工荷载由纵向水平杆传至横向水平杆。再由横向水平杆传给立杆。当排距为 1.2 ｍ，施工荷载为 3.0KN/ｍ 2 时，由于操作层的脚手架下有 4 根纵向水平杆，其中间距小于排距的三分之一，因此，认为按此柱距和排距搭设的脚手架，其纵，横向水平杆的抗弯强度、抗弯承载力及横向水平杆与立杆间的扣件抗滑均能满足要求，无需再作复核。C、立杆稳定验算1. 计算：立网尺寸参照 35×35 ｍｍ，绳径 3.2 ｍ，近似计算一下挡风系数：体型系数：U2=1.3S=1.3×0.192=0.25，当 H=18 ｍ时，风压高度系数U2=1.25，当 H=5 ｍ时，U2=0.8。计算脚手架立杆顶部风荷载标准值：WK=0.7U2USW0=0.7×1.25×0.25×0.4=0.0875...
