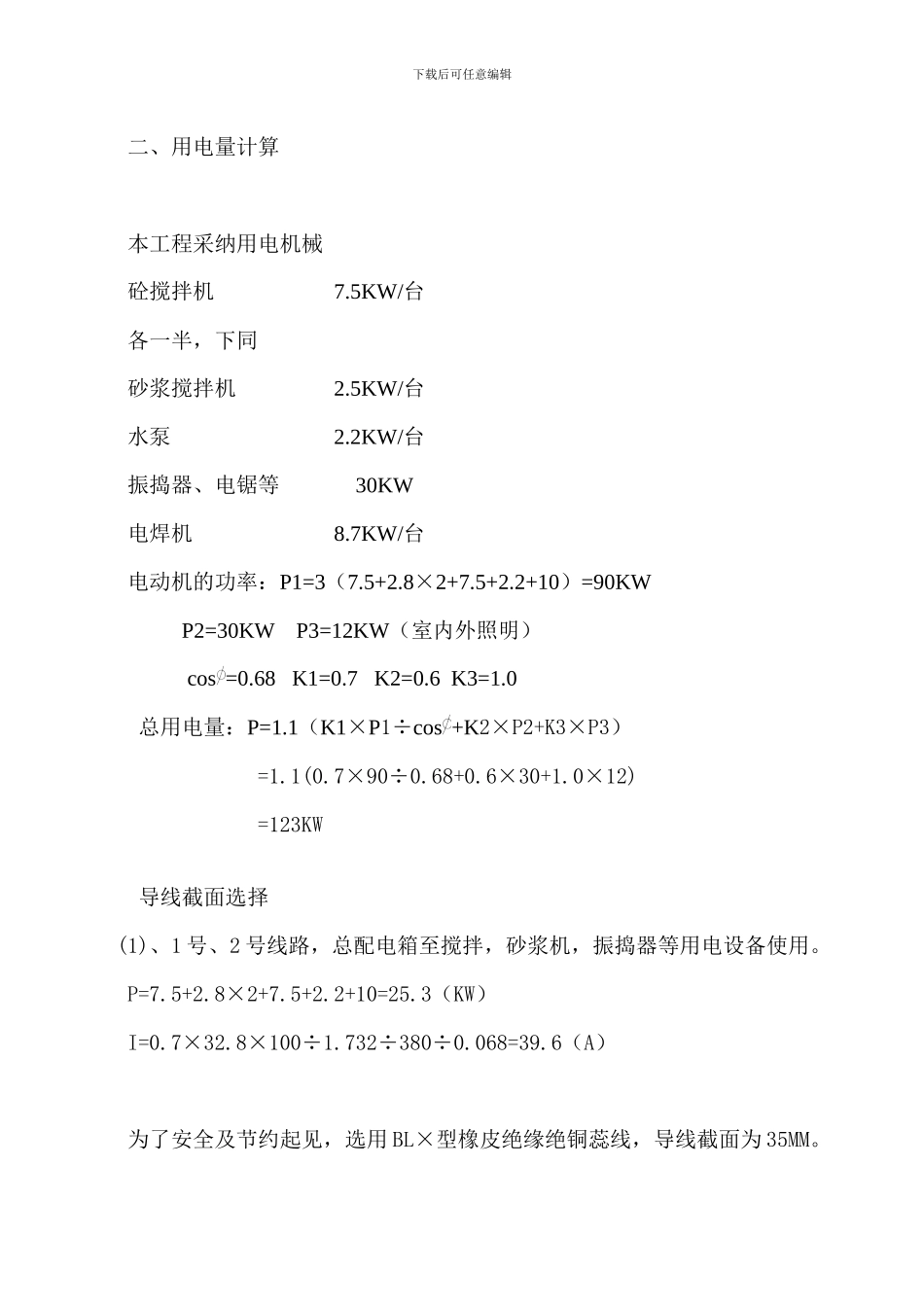

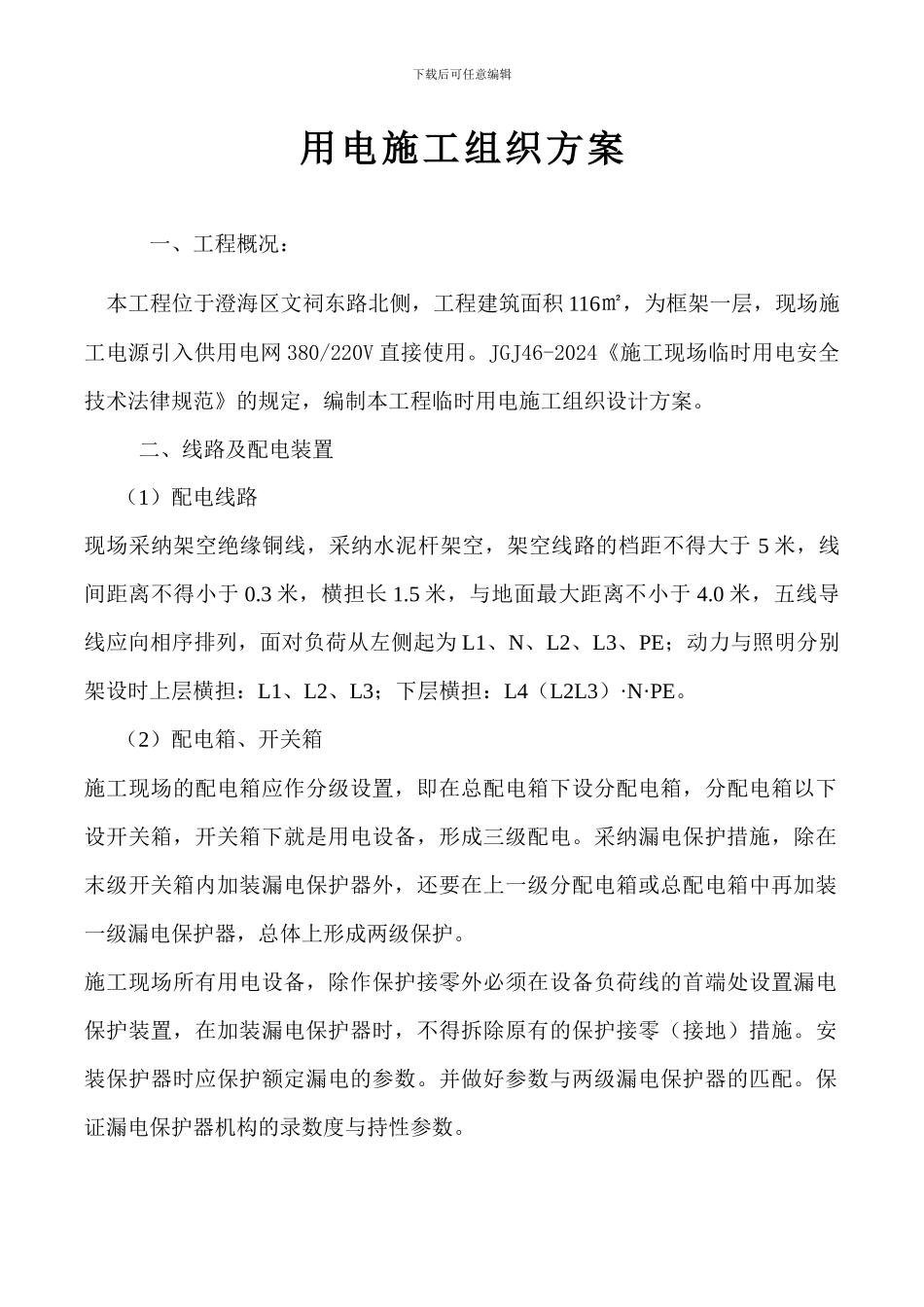

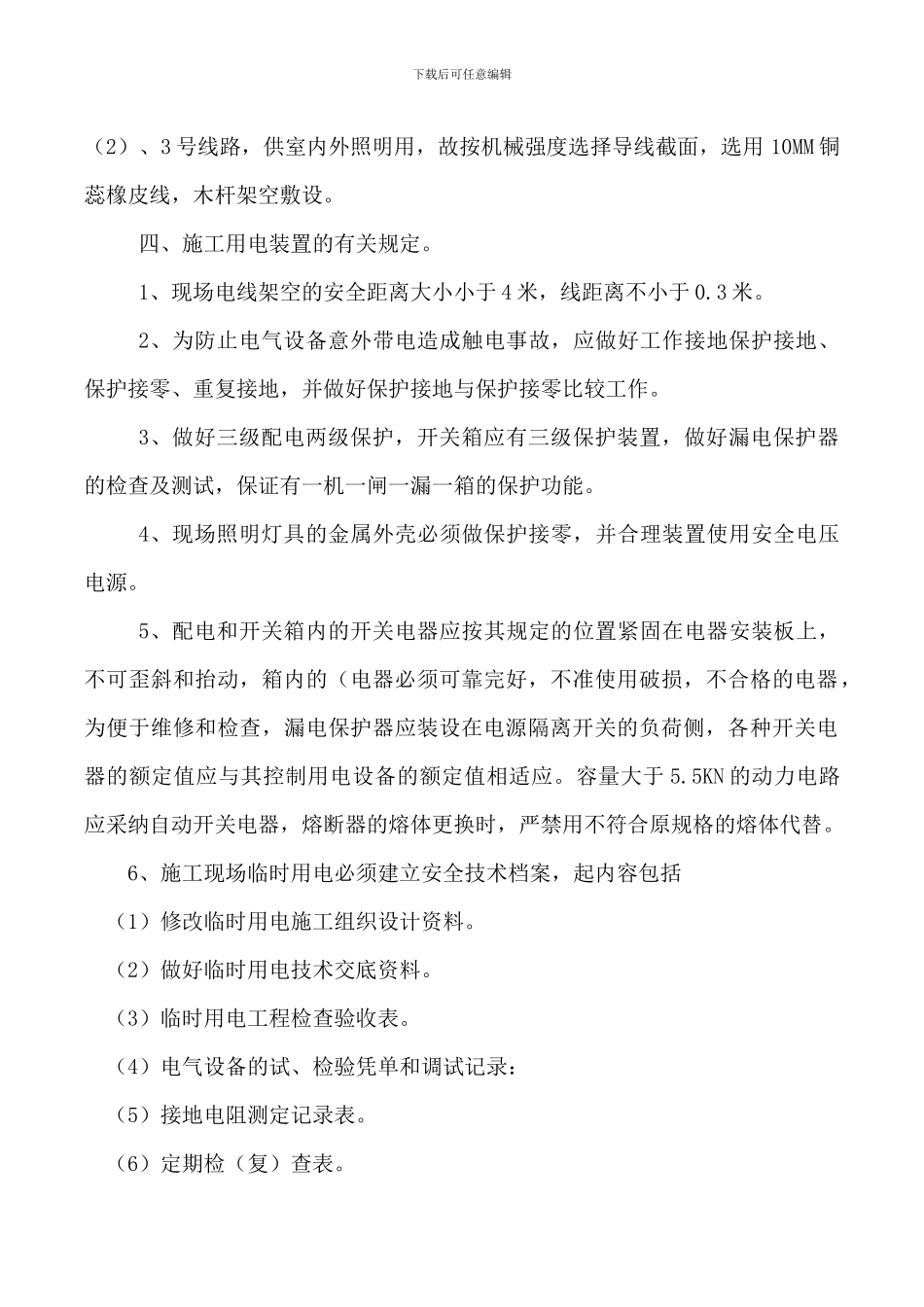

下载后可任意编辑用电施工组织方案一、工程概况： 本工程位于澄海区文祠东路北侧，工程建筑面积 116㎡，为框架一层，现场施工电源引入供用电网 380/220V 直接使用。JGJ46-2024《施工现场临时用电安全技术法律规范》的规定，编制本工程临时用电施工组织设计方案。二、线路及配电装置（1）配电线路现场采纳架空绝缘铜线，采纳水泥杆架空，架空线路的档距不得大于 5 米，线间距离不得小于 0.3 米，横担长 1.5 米，与地面最大距离不小于 4.0 米，五线导线应向相序排列，面对负荷从左侧起为 L1、N、L2、L3、PE；动力与照明分别架设时上层横担：L1、L2、L3；下层横担：L4（L2L3）·N·PE。（2）配电箱、开关箱施工现场的配电箱应作分级设置，即在总配电箱下设分配电箱，分配电箱以下设开关箱，开关箱下就是用电设备，形成三级配电。采纳漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中再加装一级漏电保护器，总体上形成两级保护。施工现场所有用电设备，除作保护接零外必须在设备负荷线的首端处设置漏电保护装置，在加装漏电保护器时，不得拆除原有的保护接零（接地）措施。安装保护器时应保护额定漏电的参数。并做好参数与两级漏电保护器的匹配。保证漏电保护器机构的录数度与持性参数。下载后可任意编辑二、用电量计算本工程采纳用电机械砼搅拌机 7.5KW/台各一半，下同砂浆搅拌机 2.5KW/台水泵 2.2KW/台振捣器、电锯等 30KW电焊机 8.7KW/台电动机的功率：P1=3（7.5+2.8×2+7.5+2.2+10）=90KW P2=30KW P3=12KW（室内外照明） cos =0.68 K1=0.7 K2=0.6 K3=1.0总用电量：P=1.1（K1×P1÷cos +K2×P2+K3×P3） =1.1(0.7×90÷0.68+0.6×30+1.0×12) =123KW 导线截面选择(1)、1 号、2 号线路，总配电箱至搅拌，砂浆机，振捣器等用电设备使用。P=7.5+2.8×2+7.5+2.2+10=25.3（KW）I=0.7×32.8×100÷1.732÷380÷0.068=39.6（A）为了安全及节约起见，选用 BL×型橡皮绝缘绝铜蕊线，导线截面为 35MM。下载后可任意编辑（2）、3 号线路，供室内外照明用，故按机械强度选择导线截面，选用 10MM 铜蕊橡皮线，木杆架空敷设。四、施工用电装置的有关规定。1、现场电线架空的安全距离大小小于 4 米，线距离不小于 0.3 米。2、为防止电气设备意外带电造成触电事故，应做好工作接地保护接地、保护接零、重复接地，并做好保护接地与保护接零比较工作。3、做好三级配电两级保护，开关箱应有...
