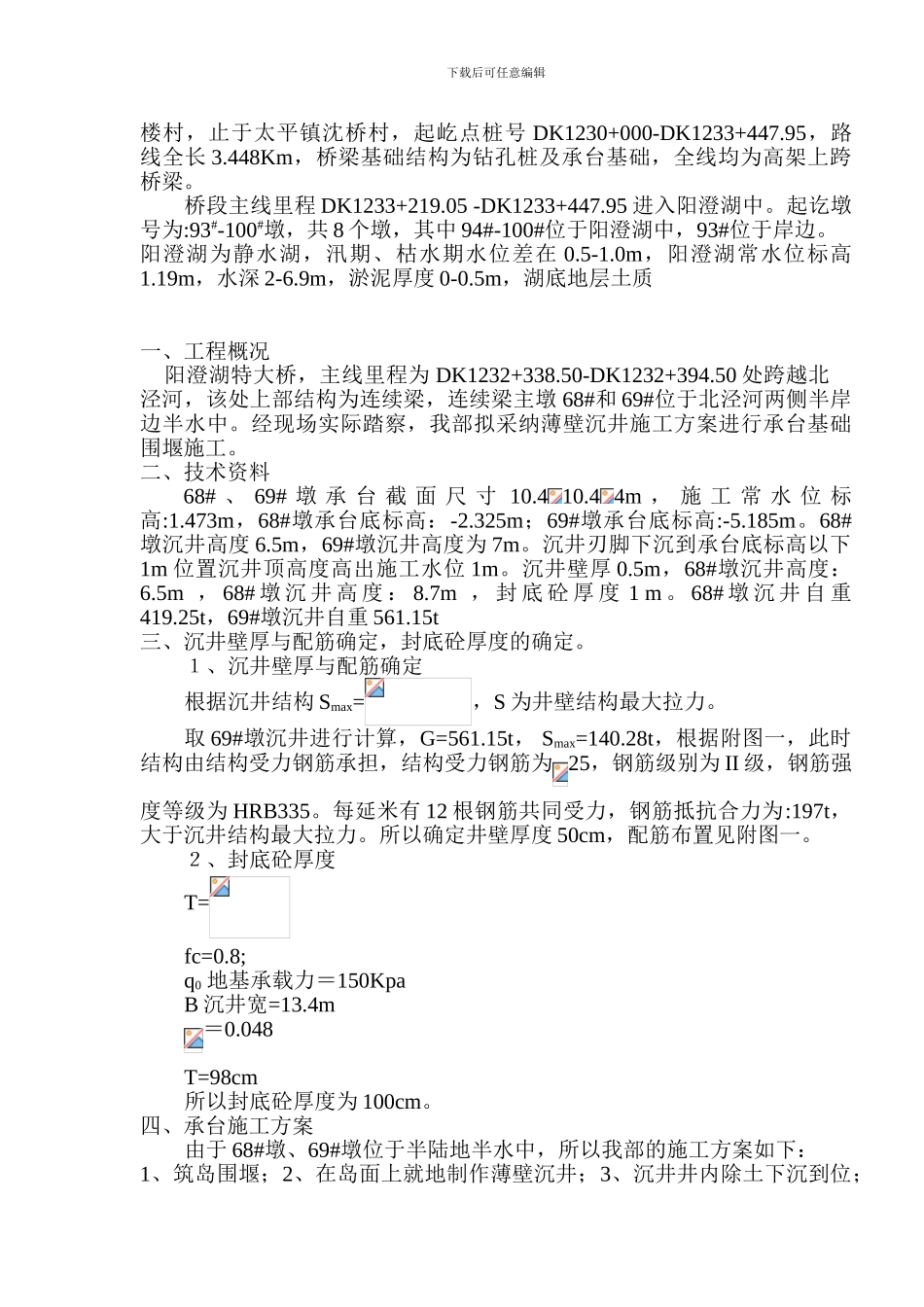

下载后可任意编辑丹阳至昆山特大桥阳澄湖桥段 1DK1230+000-DK1233+447.95水中基础专项施工方案北泾河编制： 复核： 审核： 审批： 中交股份京沪高速铁路土建六标四工区第三作业区二 OO 八年七月新建京沪高速铁路土建工程 JHTJ-6 标段四工区第一章：工程概况1.1 工程概况:TJ-6 标段四工区三作业区阳澄湖特大桥桥段 1，起点位于苏州相城区长下载后可任意编辑楼村，止于太平镇沈桥村，起屹点桩号 DK1230+000-DK1233+447.95，路线全长 3.448Km，桥梁基础结构为钻孔桩及承台基础，全线均为高架上跨桥梁。桥段主线里程 DK1233+219.05 -DK1233+447.95 进入阳澄湖中。起讫墩号为:93#-100#墩，共 8 个墩，其中 94#-100#位于阳澄湖中，93#位于岸边。阳澄湖为静水湖，汛期、枯水期水位差在 0.5-1.0m，阳澄湖常水位标高1.19m，水深 2-6.9m，淤泥厚度 0-0.5m，湖底地层土质一、工程概况 阳澄湖特大桥，主线里程为 DK1232+338.50-DK1232+394.50 处跨越北 泾河，该处上部结构为连续梁，连续梁主墩 68#和 69#位于北泾河两侧半岸边半水中。经现场实际踏察，我部拟采纳薄壁沉井施工方案进行承台基础围堰施工。二、技术资料68# 、 69# 墩 承 台 截 面 尺 寸 10.4 10.4 4m ， 施 工 常 水 位 标高:1.473m，68#墩承台底标高：-2.325m；69#墩承台底标高:-5.185m。68#墩沉井高度 6.5m，69#墩沉井高度为 7m。沉井刃脚下沉到承台底标高以下1m 位置沉井顶高度高出施工水位 1m。沉井壁厚 0.5m，68#墩沉井高度：6.5m ， 68# 墩 沉 井 高 度 ： 8.7m ， 封 底 砼 厚 度 1 m 。 68# 墩 沉 井 自 重419.25t，69#墩沉井自重 561.15t三、沉井壁厚与配筋确定，封底砼厚度的确定。１、沉井壁厚与配筋确定根据沉井结构 Smax=，S 为井壁结构最大拉力。取 69#墩沉井进行计算，G=561.15t， Smax=140.28t，根据附图一，此时结构由结构受力钢筋承担，结构受力钢筋为 25，钢筋级别为 II 级，钢筋强度等级为 HRB335。每延米有 12 根钢筋共同受力，钢筋抵抗合力为:197t，大于沉井结构最大拉力。所以确定井壁厚度 50cm，配筋布置见附图一。２、封底砼厚度T=fc=0.8;q0 地基承载力＝150KpaB 沉井宽=13.4m＝0.048T=98cm所以封底砼厚度为 100cm。四、承台施工方案由于 68#墩、69#墩位于半陆地半水中，所以我部的施工方案如下：1、筑岛围堰；2、在岛面上就地制作薄壁沉井；3、沉井井内除土下沉到位；下...
