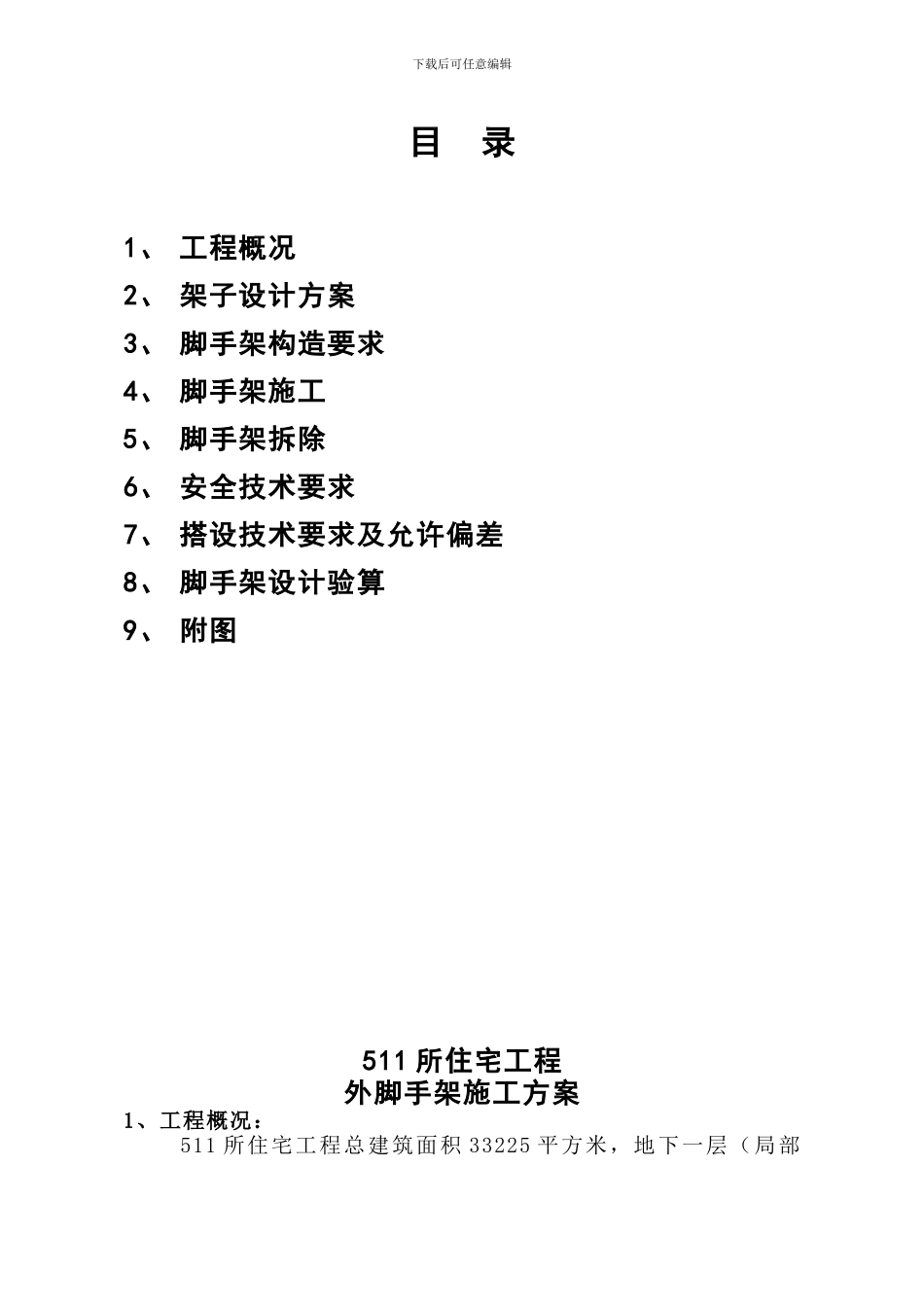

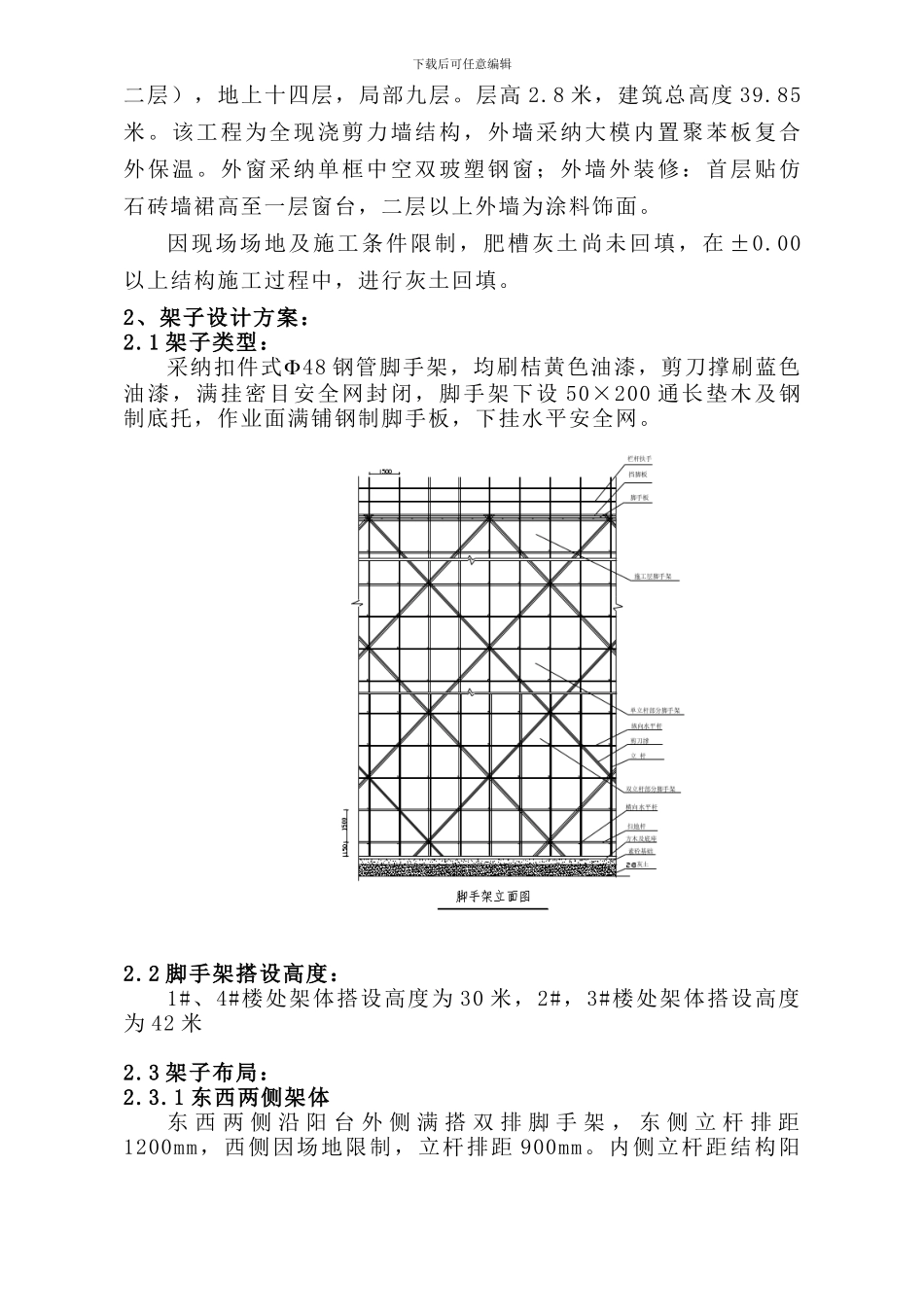

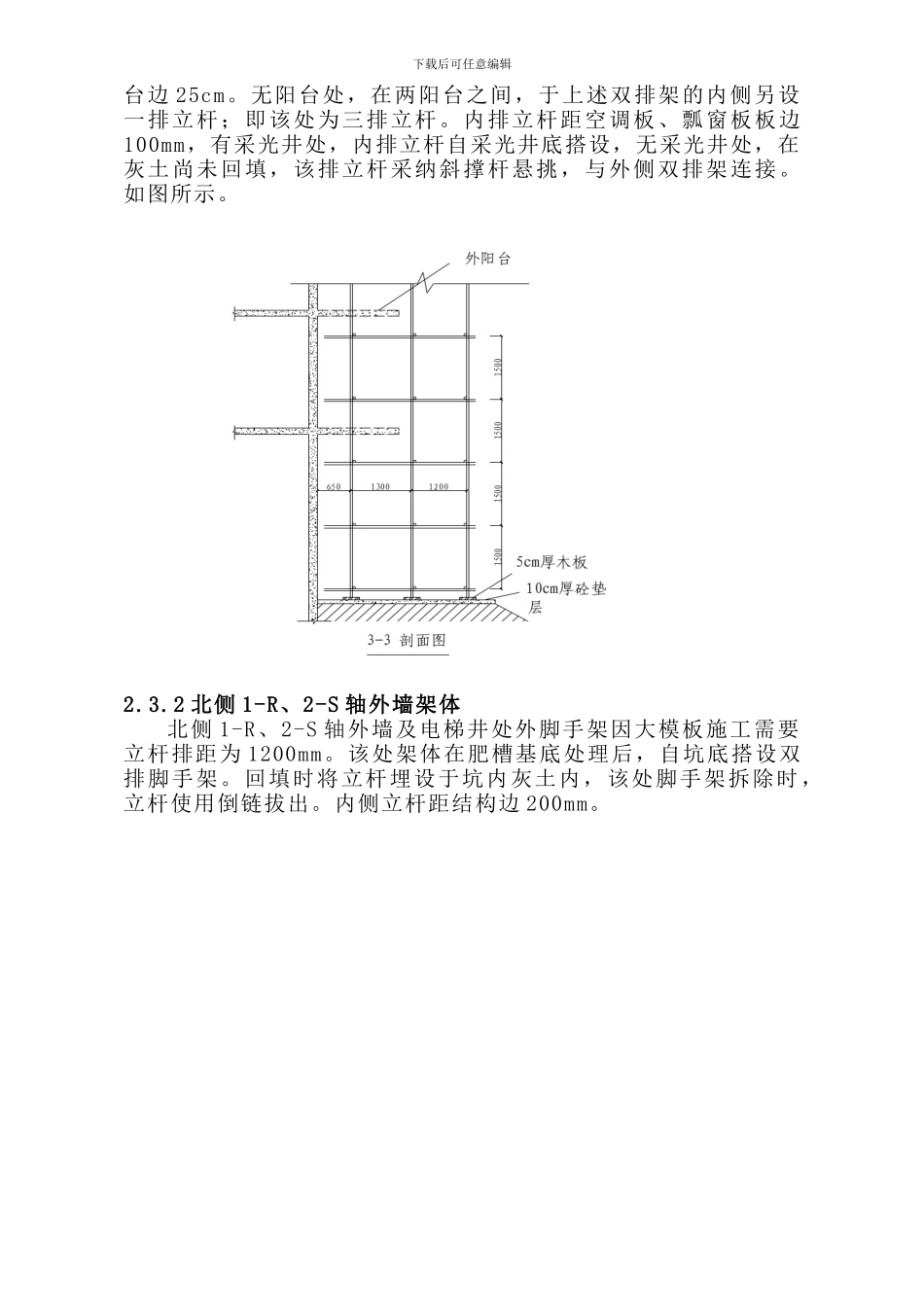

下载后可任意编辑目 录1、 工程概况2、 架子设计方案3、 脚手架构造要求4、 脚手架施工5、 脚手架拆除6、 安全技术要求7、 搭设技术要求及允许偏差8、 脚手架设计验算9、 附图511 所住宅工程外脚手架施工方案1、工程概况： 511 所住宅工程总建筑面积 33225 平方米，地下一层（局部下载后可任意编辑二层），地上十四层，局部九层。层高 2.8 米，建筑总高度 39.85米。该工程为全现浇剪力墙结构，外墙采纳大模内置聚苯板复合外保温。外窗采纳单框中空双玻塑钢窗；外墙外装修：首层贴仿石砖墙裙高至一层窗台，二层以上外墙为涂料饰面。因现场场地及施工条件限制，肥槽灰土尚未回填，在 ±0.00以上结构施工过程中，进行灰土回填。2、架子设计方案： 2.1 架子类型：采纳扣件式48 钢管脚手架，均刷桔黄色油漆，剪刀撑刷蓝色油漆，满挂密目安全网封闭，脚手架下设 50×200 通长垫木及钢制底托，作业面满铺钢制脚手板，下挂水平安全网。2.2 脚手架搭设高度：1#、4#楼处架体搭设高度为 30 米，2#，3#楼处架体搭设高度为 42 米2.3 架子布局：2.3.1 东西两侧架体东 西 两 侧 沿 阳 台 外 侧 满 搭 双 排 脚 手 架 ， 东 侧 立 杆 排 距1200mm，西侧因场地限制，立杆排距 900mm。内侧立杆距结构阳下载后可任意编辑台边 25cm。无阳台处，在两阳台之间，于上述双排架的内侧另设一排立杆；即该处为三排立杆。内排立杆距空调板、瓢窗板板边100mm，有采光井处，内排立杆自采光井底搭设，无采光井处，在灰土尚未回填，该排立杆采纳斜撑杆悬挑，与外侧双排架连接。如图所示。 2.3.2 北侧 1-R、2-S 轴外墙架体北侧 1-R、2-S 轴外墙及电梯井处外脚手架因大模板施工需要立杆排距为 1200mm。该处架体在肥槽基底处理后，自坑底搭设双排脚手架。回填时将立杆埋设于坑内灰土内，该处脚手架拆除时，立杆使用倒链拔出。内侧立杆距结构边 200mm。下载后可任意编辑2.3.3 北侧通廊处架体因通廊顶板施工需要，北侧通廊处架体位置搭设五排立杆满堂红脚手架。其中通廊正下方两排架体，分别搭设于 5 层、8 层、11层通廊顶板下，作为通廊顶板模板支撑，顶板浇筑完毕并达到一定强度后，在顶板砼上继续搭设。装修施工时，可将其下侧两排立杆拆除，剩余三排作为装修施工及外防护用。架体剖面图如下所示，架子布局另详附图。下载后可任意编辑2.3.4 南侧外脚手架因场地限制，考虑拆除塔臂的需要，南侧 1-13 轴以东外...
