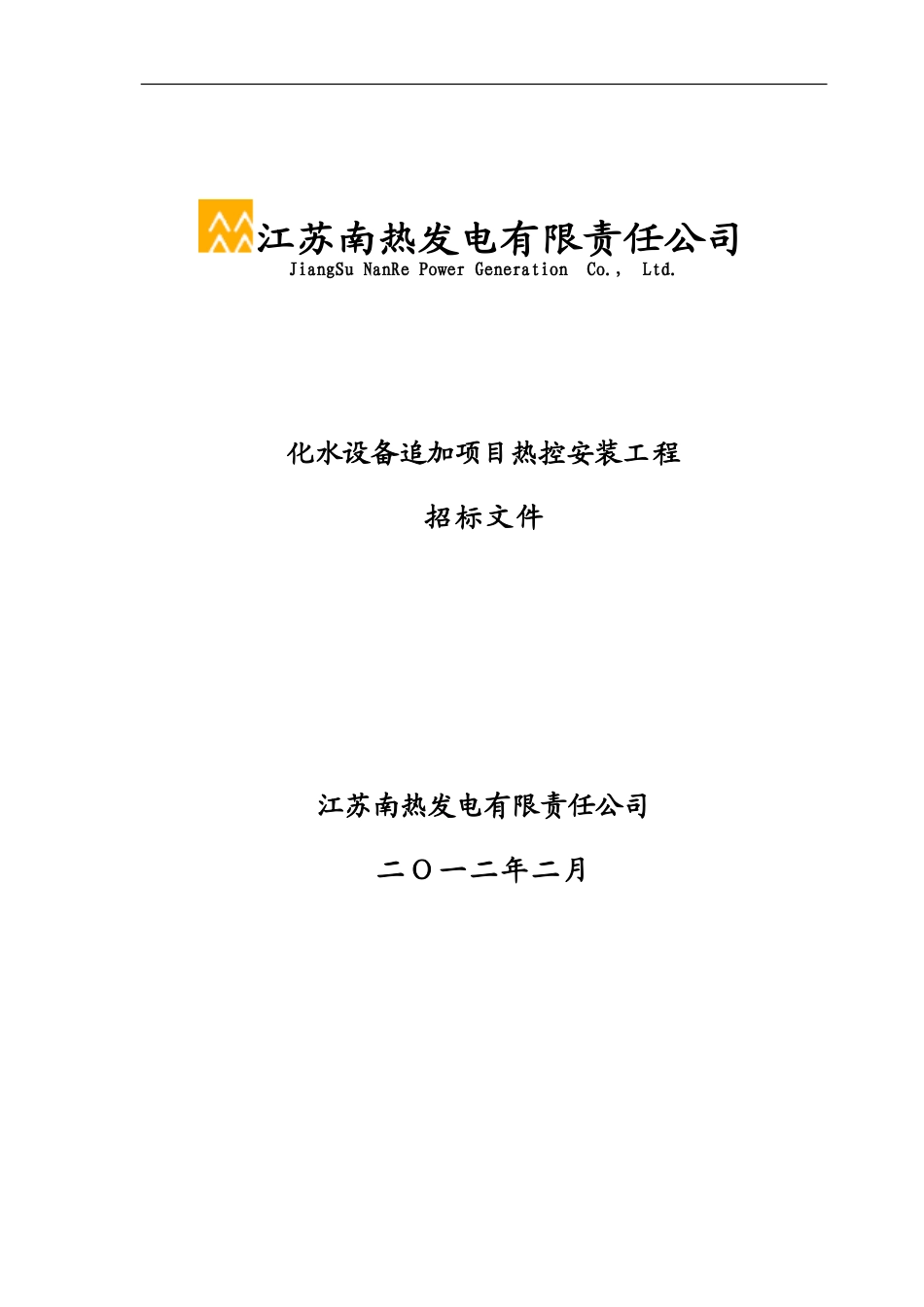

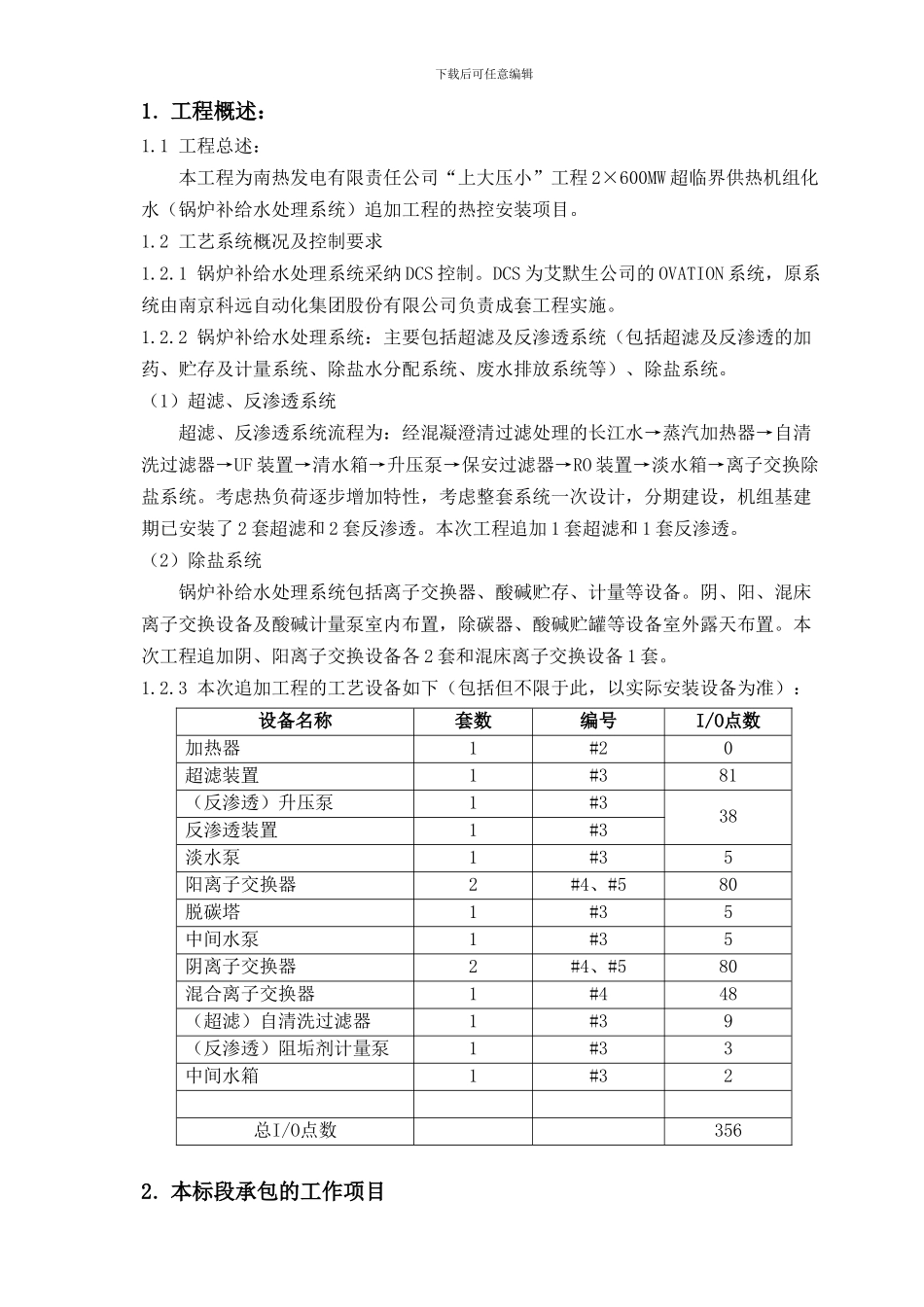

江苏南热发电有限责任公司JiangSu NanRe Power Generation Co.， Ltd.化水设备追加项目热控安装工程招标文件江苏南热发电有限责任公司二Ｏ一二年二月下载后可任意编辑1．工程概述：1.1 工程总述：本工程为南热发电有限责任公司“上大压小”工程 2×600MW 超临界供热机组化水（锅炉补给水处理系统）追加工程的热控安装项目。1.2 工艺系统概况及控制要求1.2.1 锅炉补给水处理系统采纳 DCS 控制。DCS 为艾默生公司的 OVATION 系统，原系统由南京科远自动化集团股份有限公司负责成套工程实施。1.2.2 锅炉补给水处理系统：主要包括超滤及反渗透系统（包括超滤及反渗透的加药、贮存及计量系统、除盐水分配系统、废水排放系统等）、除盐系统。（1）超滤、反渗透系统超滤、反渗透系统流程为：经混凝澄清过滤处理的长江水→蒸汽加热器→自清洗过滤器→UF 装置→清水箱→升压泵→保安过滤器→RO 装置→淡水箱→离子交换除盐系统。考虑热负荷逐步增加特性，考虑整套系统一次设计，分期建设，机组基建期已安装了 2 套超滤和 2 套反渗透。本次工程追加 1 套超滤和 1 套反渗透。（2）除盐系统锅炉补给水处理系统包括离子交换器、酸碱贮存、计量等设备。阴、阳、混床离子交换设备及酸碱计量泵室内布置，除碳器、酸碱贮罐等设备室外露天布置。本次工程追加阴、阳离子交换设备各 2 套和混床离子交换设备 1 套。1.2.3 本次追加工程的工艺设备如下（包括但不限于此，以实际安装设备为准）：设备名称套数编号I/O点数加热器1#20超滤装置1#381（反渗透）升压泵1#338反渗透装置1#3淡水泵1#35阳离子交换器2#4、#580脱碳塔1#35中间水泵1#35阴离子交换器2#4、#580混合离子交换器1#448（超滤）自清洗过滤器1#39（反渗透）阻垢剂计量泵1#33中间水箱1#32总I/O点数3562．本标段承包的工作项目下载后可任意编辑2.1 本标段为江苏南热发电有限责任公司化水基建追加工程的热控安装项目。本标段项目主要包括追加工程中热控设备的安装、单体调试及 DCS 软件组态工作。2.2 本标段的主要设备范围见附件一：南热化水工程热控设备材料汇总。2.3 本标段的主要工作内容：2.3.1 本标段中热控仪表的校验、热控设备及附件的安装及调试；2.3.2 本标段中热控设备的 DCS 系统逻辑、画面组态及相应的现场服务（请报出分项报价）；2.3.3 配合招标方进行分系统调试和整组调试；2.3.4 与其他专业的相关配合工作；2.3.5 相关校验、安装及调试资料的整理归档。...
