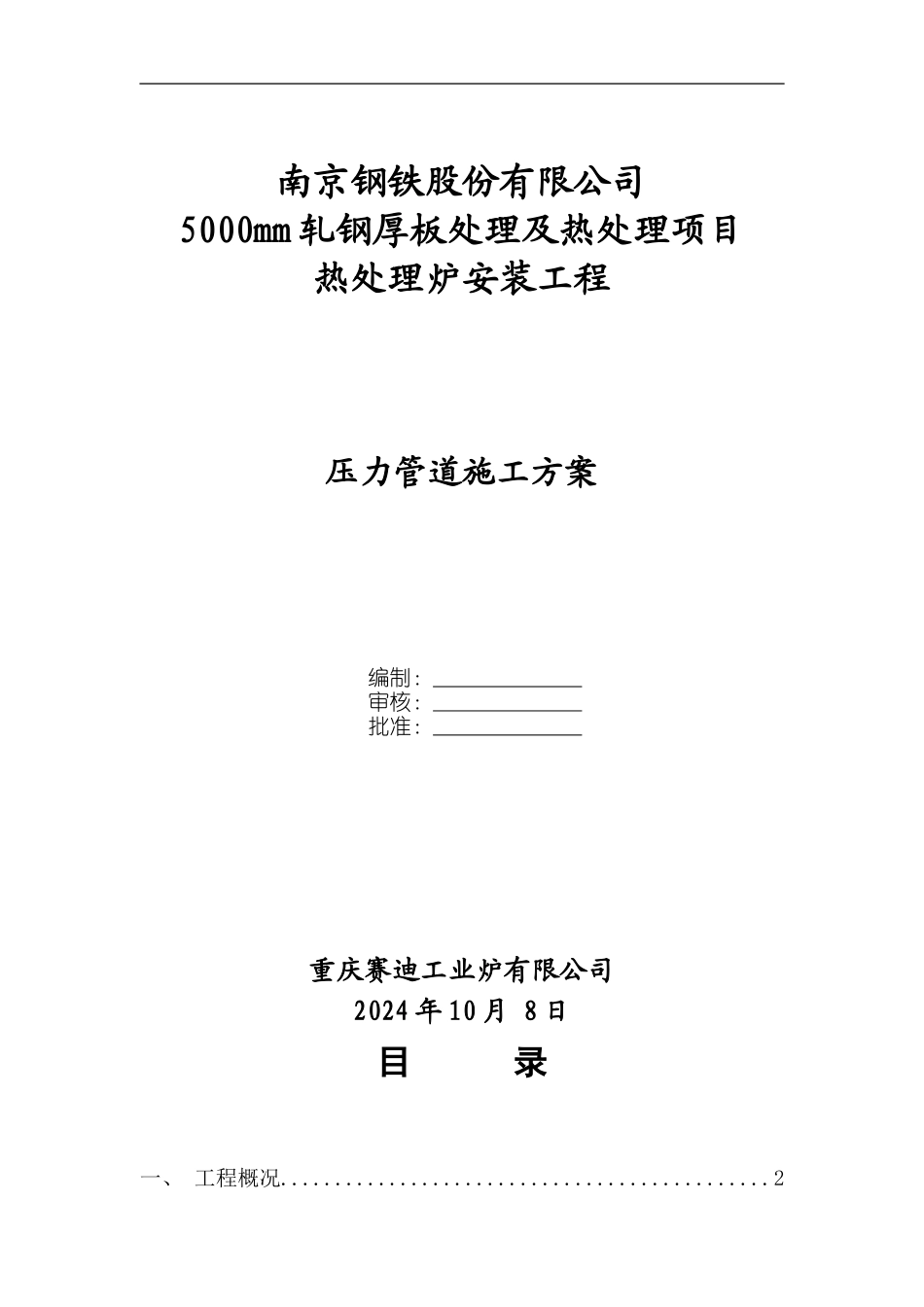

南京钢铁股份有限公司5000mm 轧钢厚板处理及热处理项目热处理炉安装工程压力管道施工方案编制： 审核： 批准： 重庆赛迪工业炉有限公司2024 年 10 月 8 日目 录一、 工程概况.............................................2下载后可任意编辑二、编制依据..............................................2三、施工方案..............................................3四、管道安装要求..........................................8五、施工准备及资源配置计划...............................13六、施工质量保证.........................................14七、安全生产、文明施工...................................15八、施工进度.............................................15一、工程概况 南钢 5000mm 轧机厚板处理及热处理项目热处理炉安装工程压缩空气管道施工，DN 大于 25 的压缩空气管道属于压力管道。二、编制依据 1、中冶赛迪提供的制造及安装施工图纸1、GB50235-2024 《工业金属管道工程施工法律规范》2、GB50236-2024 《现场设备、工业管道焊接工程施工法律规范》3、GB50184-2024 《工业金属管道工程施工质量验收法律规范》4、TSGD0001-2024 《压力管道安全技术监察规程 工业管道》 5、GB/T20801-2024 《压力管道法律规范 工业管道》 6、建设工程安全生产管理条例 7、南钢相关安全规定、手册三、施工方案1. 施工准备阶段(1)审查设计图 熟悉图纸和有关技术资料，审查设计文件是否齐全合理,符合国家标准。设计文件包括设计图，施工图,图纸说明和设计变更通知单等。 （2)材料的采购，运输、存放和验收钢材运输时，应根据钢材的长度、重量选用车辆，配件在运输车辆不应产生碰撞、断裂。螺栓在运输、储存和施工过程中不得混放混用、并轻装轻卸.钢管存放场地应平整坚实，无积水，底层垫枕应有足够支承面。配件应按种类、2下载后可任意编辑型号、安装顺序分区存放。阀门应从每批中抽查10%，且不得少于一个，进行壳体压力试验和密封试验。当不合格时，应加倍抽查，仍不合格时，该批阀门不得使用。阀门的壳体压力试验不得小于公称压力的1.5倍，试验时间不得少于5分钟，以壳体填料无渗漏为合格；密封试验宜以公称压力进行，以阀瓣封面不漏为合格。试验合格的阀门应及时排尽内部积水，并吹干，而后关闭阀门，封闭出入口，做出明显的标记，填写记录。 (3)施工设备场地布置施工设备、工具、材料应根据施工场...
