双排双立杆外脚手架施工方案000VIP免费

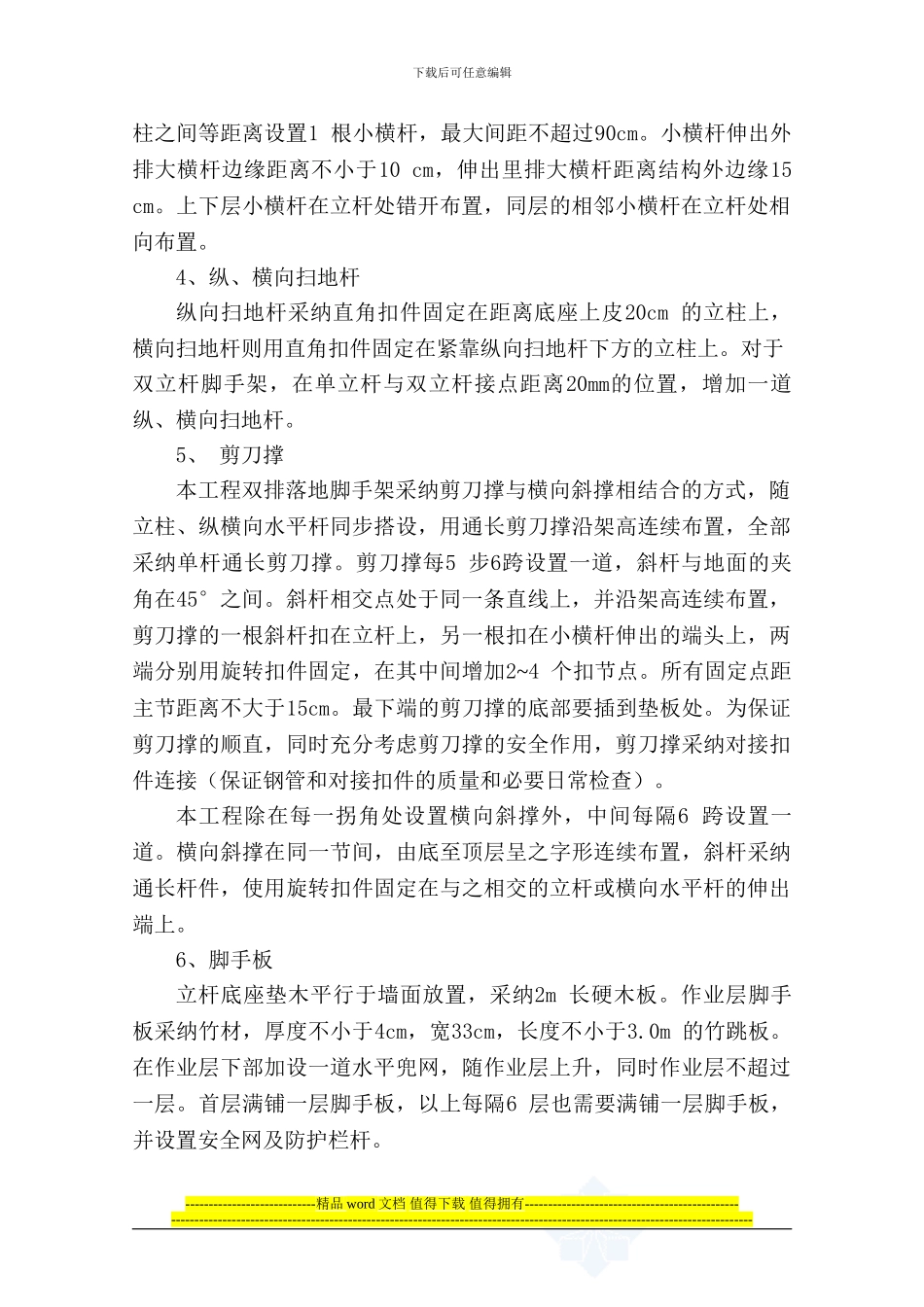

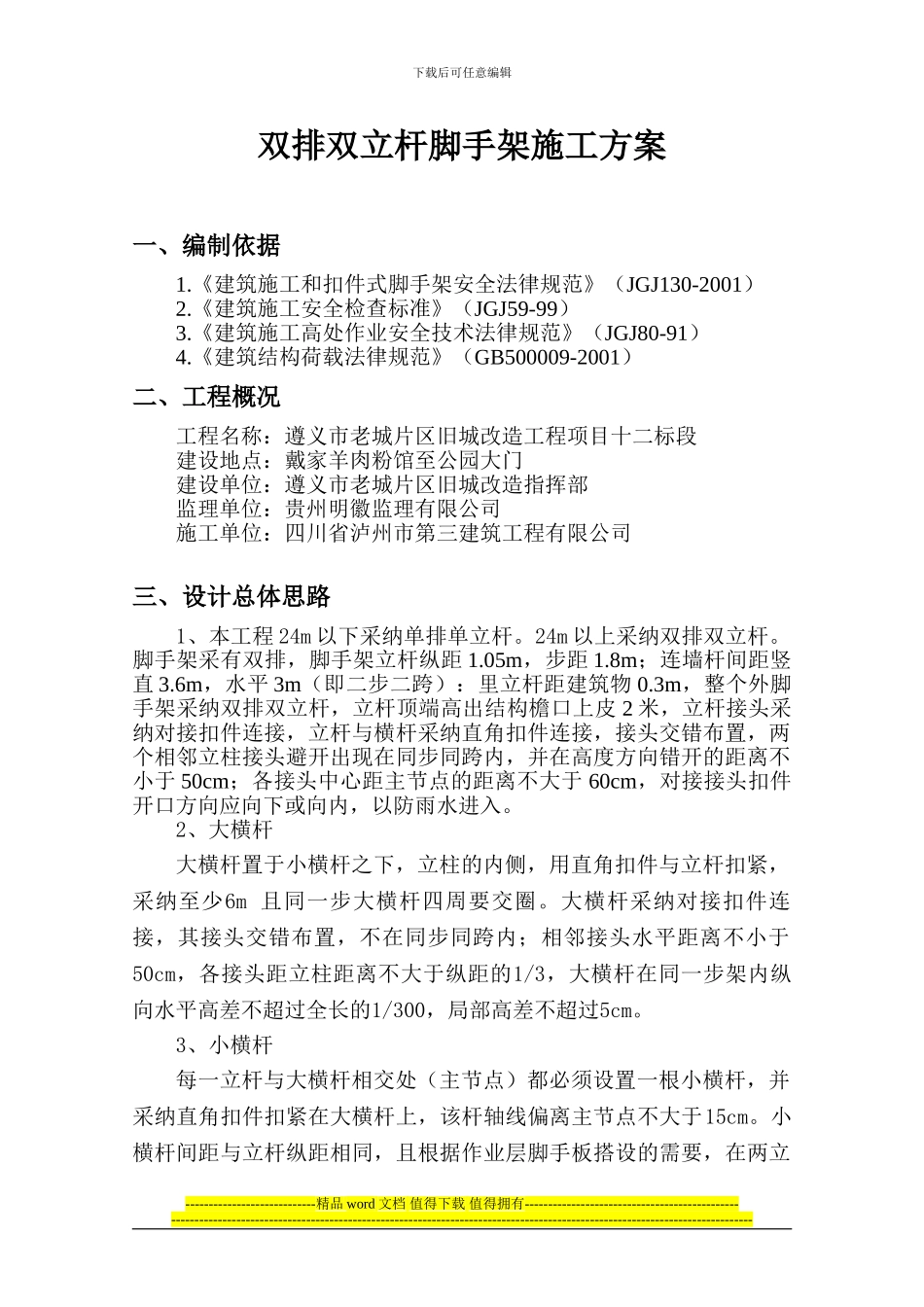

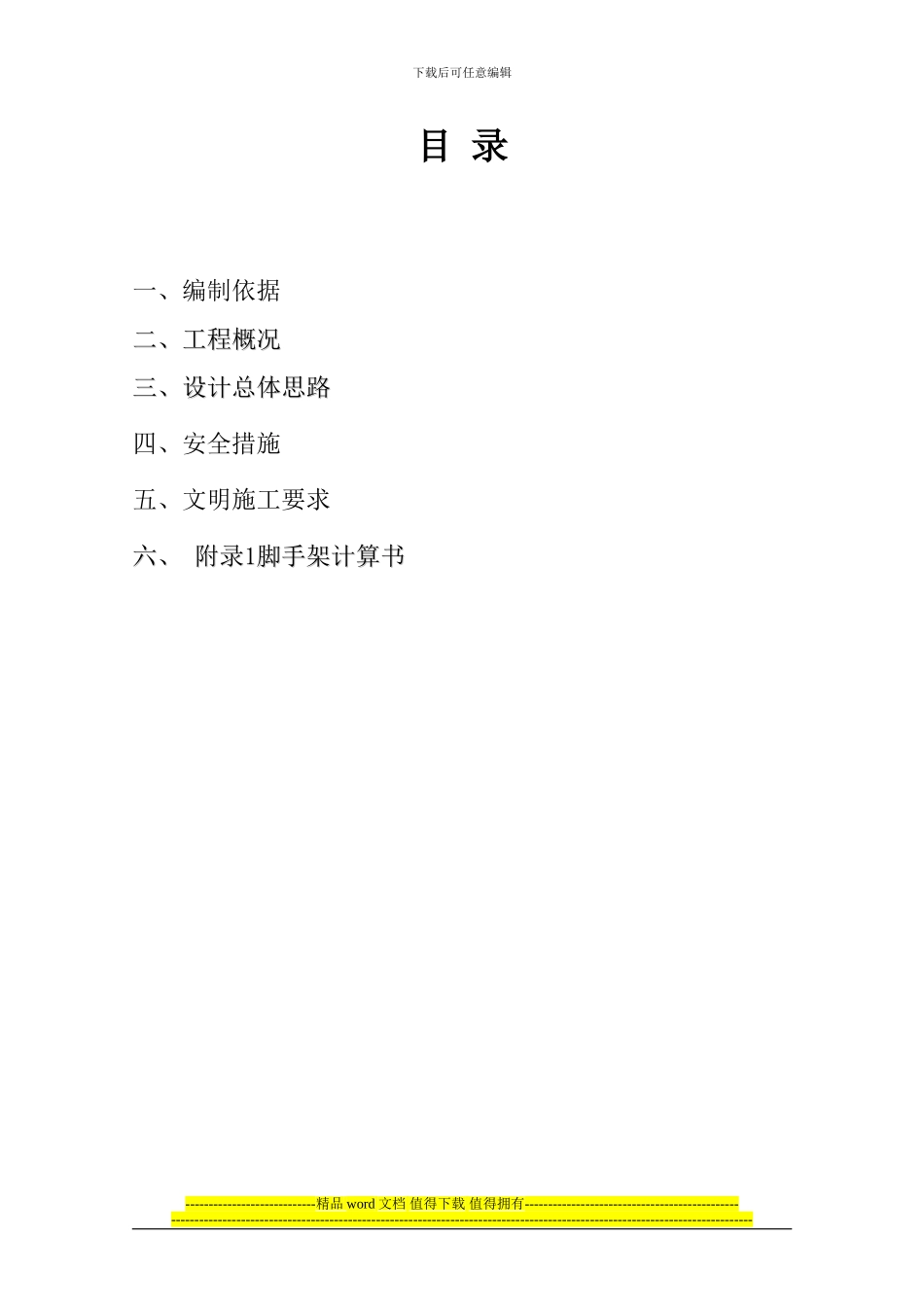

下载后可任意编辑目 录一、编制依据二、工程概况二、工程概况三、设计总体思路三、设计总体思路四、安全措施五、文明施工要求六、 附录六、 附录11脚手架计算书脚手架计算书 ----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑双排双立杆脚手架施工方案一、编制依据1.《建筑施工和扣件式脚手架安全法律规范》（JGJ130-2001）2.《建筑施工安全检查标准》（JGJ59-99）3.《建筑施工高处作业安全技术法律规范》（JGJ80-91）4.《建筑结构荷载法律规范》（GB500009-2001）二、工程概况工程名称：遵义市老城片区旧城改造工程项目十二标段建设地点：戴家羊肉粉馆至公园大门建设单位：遵义市老城片区旧城改造指挥部监理单位：贵州明徽监理有限公司施工单位：四川省泸州市第三建筑工程有限公司三、设计总体思路1、本工程 24m 以下 采纳 单排单立杆。24 m 以上采纳双排双立杆。 脚手架采有 双排 ，脚手架立杆纵距 1.05m，步距 1.8m；连墙杆间距竖直 3.6m，水平 3m（即二步二跨）：里立杆距建筑物 0.3m，整个外脚手架采纳双排双立杆，立杆顶端高出结构檐口上皮 2 米，立杆接头采纳对接扣件连接，立杆与横杆采纳直角扣件连接，接头交错布置，两个相邻立柱接头避开出现在同步同跨内，并在高度方向错开的距离不小于 50cm；各接头中心距主节点的距离不大于 60cm，对接接头扣件开口方向应向下或向内，以防雨水进入。2、大横杆大横杆置于小横杆之下，立柱的内侧，用直角扣件与立杆扣紧，采纳至少6m 且同一步大横杆四周要交圈。大横杆采纳对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头水平距离不小于50cm，各接头距立柱距离不大于纵距的1/3，大横杆在同一步架内纵向水平高差不超过全长的1/300，局部高差不超过5cm。3、小横杆每一立杆与大横杆相交处（主节点）都必须设置一根小横杆，并采纳直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于15cm。小横杆间距与立杆纵距相同，且根据作业层脚手板搭设的需要，在两立----------------------------精品 word 文档 值得下载 值得拥有--------------------------------------------------------------------------------------------------------------------------...
