双排钢管脚手架搭设施工方案VIP免费

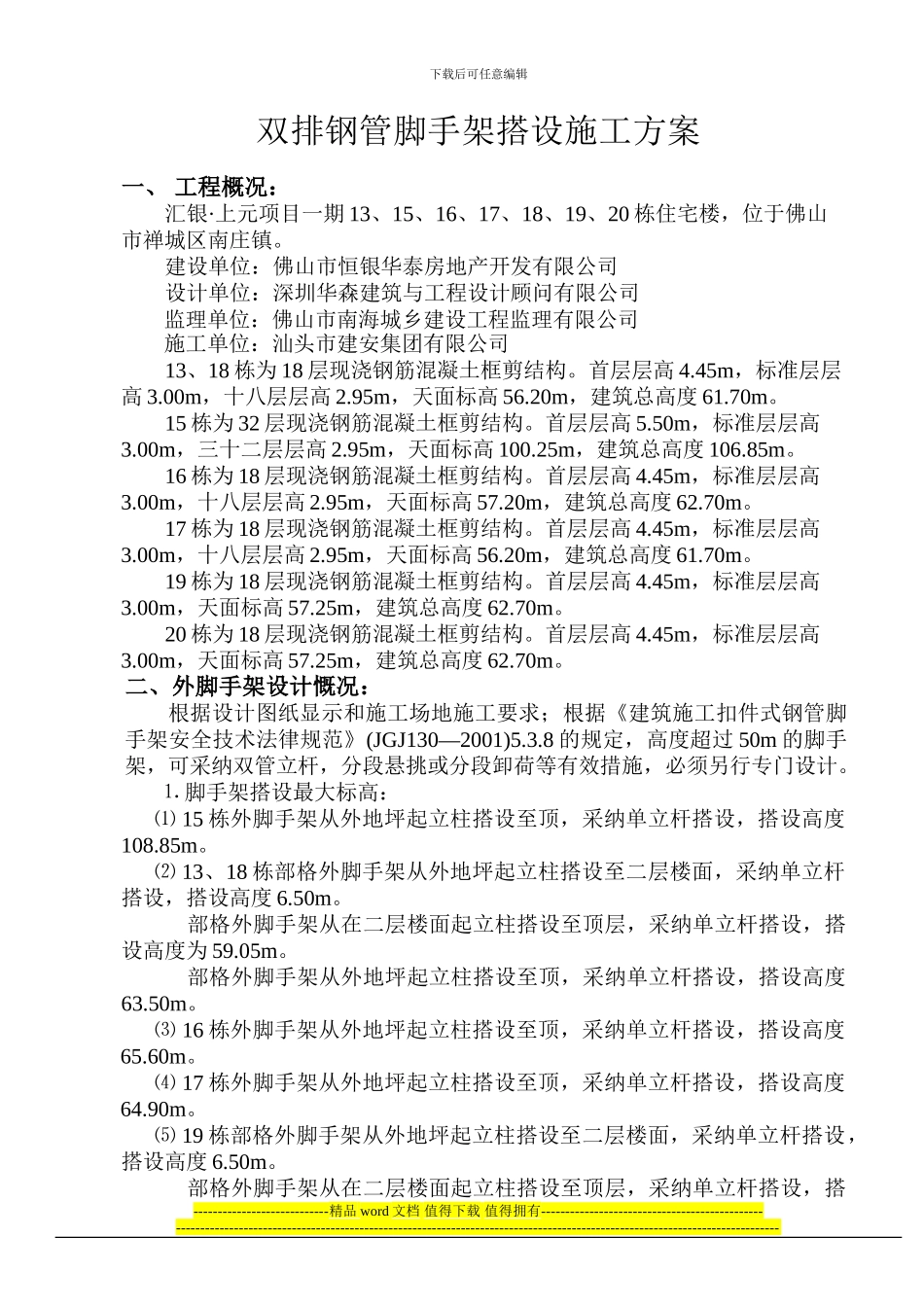

下载后可任意编辑双排钢管脚手架搭设施工方案一、 工程概况： 汇银·上元项目一期 13、15、16、17、18、19、20 栋住宅楼，位于佛山市禅城区南庄镇。建设单位：佛山市恒银华泰房地产开发有限公司设计单位：深圳华森建筑与工程设计顾问有限公司监理单位：佛山市南海城乡建设工程监理有限公司施工单位：汕头市建安集团有限公司13、18 栋为 18 层现浇钢筋混凝土框剪结构。首层层高 4.45m，标准层层高 3.00m，十八层层高 2.95m，天面标高 56.20m，建筑总高度 61.70m。15 栋为 32 层现浇钢筋混凝土框剪结构。首层层高 5.50m，标准层层高3.00m，三十二层层高 2.95m，天面标高 100.25m，建筑总高度 106.85m。16 栋为 18 层现浇钢筋混凝土框剪结构。首层层高 4.45m，标准层层高3.00m，十八层层高 2.95m，天面标高 57.20m，建筑总高度 62.70m。17 栋为 18 层现浇钢筋混凝土框剪结构。首层层高 4.45m，标准层层高3.00m，十八层层高 2.95m，天面标高 56.20m，建筑总高度 61.70m。19 栋为 18 层现浇钢筋混凝土框剪结构。首层层高 4.45m，标准层层高3.00m，天面标高 57.25m，建筑总高度 62.70m。20 栋为 18 层现浇钢筋混凝土框剪结构。首层层高 4.45m，标准层层高3.00m，天面标高 57.25m，建筑总高度 62.70m。二、外脚手架设计慨况：根据设计图纸显示和施工场地施工要求；根据《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130—2001)5.3.8 的规定，高度超过 50m 的脚手架，可采纳双管立杆，分段悬挑或分段卸荷等有效措施，必须另行专门设计。⒈ 脚手架搭设最大标高：⑴ 15 栋外脚手架从外地坪起立柱搭设至顶，采纳单立杆搭设，搭设高度108.85m。⑵ 13、18 栋部格外脚手架从外地坪起立柱搭设至二层楼面，采纳单立杆搭设，搭设高度 6.50m。部格外脚手架从在二层楼面起立柱搭设至顶层，采纳单立杆搭设，搭设高度为 59.05m。部格外脚手架从外地坪起立柱搭设至顶，采纳单立杆搭设，搭设高度63.50m。⑶ 16 栋外脚手架从外地坪起立柱搭设至顶，采纳单立杆搭设，搭设高度65.60m。⑷ 17 栋外脚手架从外地坪起立柱搭设至顶，采纳单立杆搭设，搭设高度64.90m。⑸ 19 栋部格外脚手架从外地坪起立柱搭设至二层楼面，采纳单立杆搭设，搭设高度 6.50m。部格外脚手架从在二层楼面起立柱搭设至顶层，采纳单立杆搭设，搭----------------------------精品 word 文档 值得下载 值得拥有--------------------...
