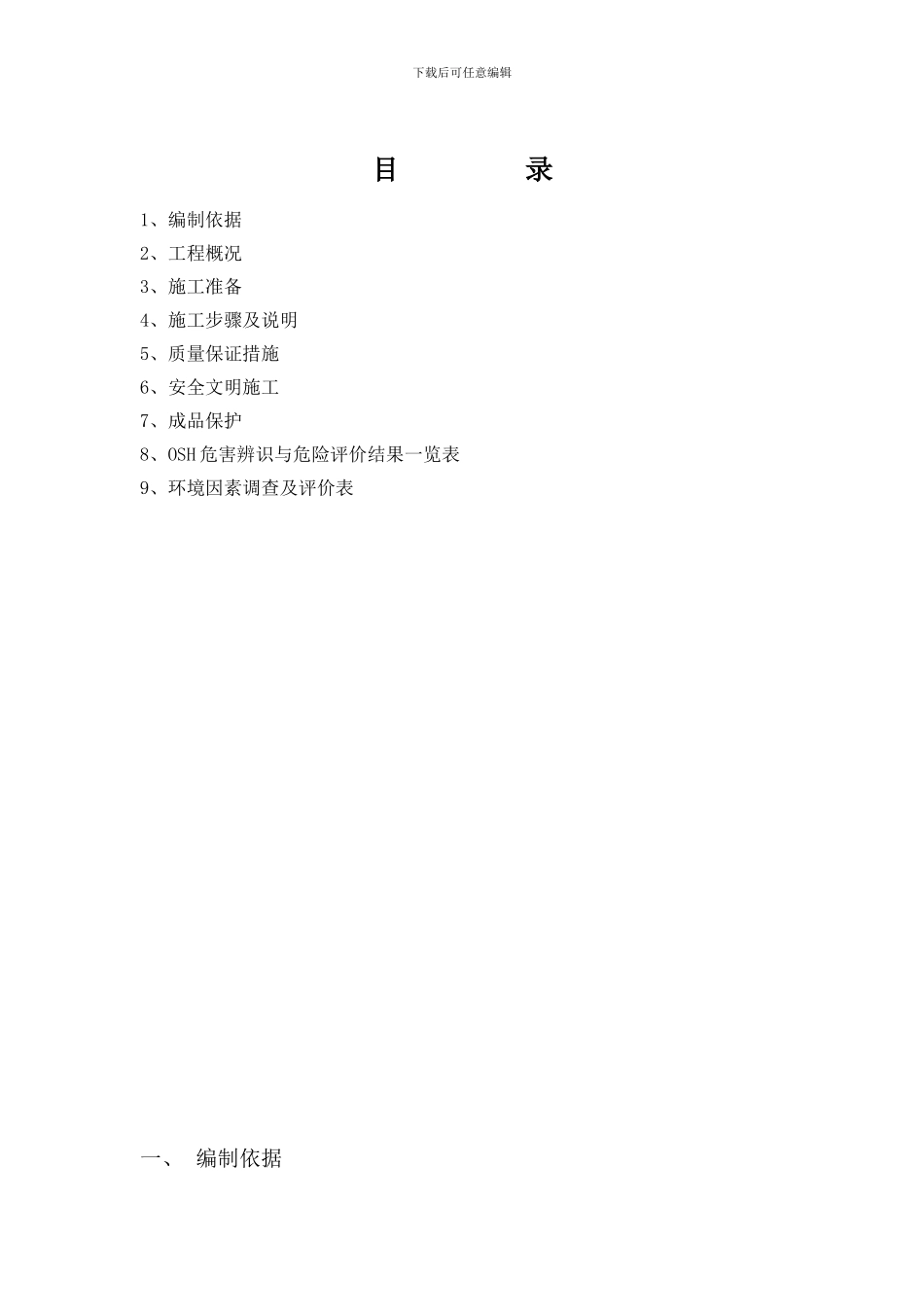

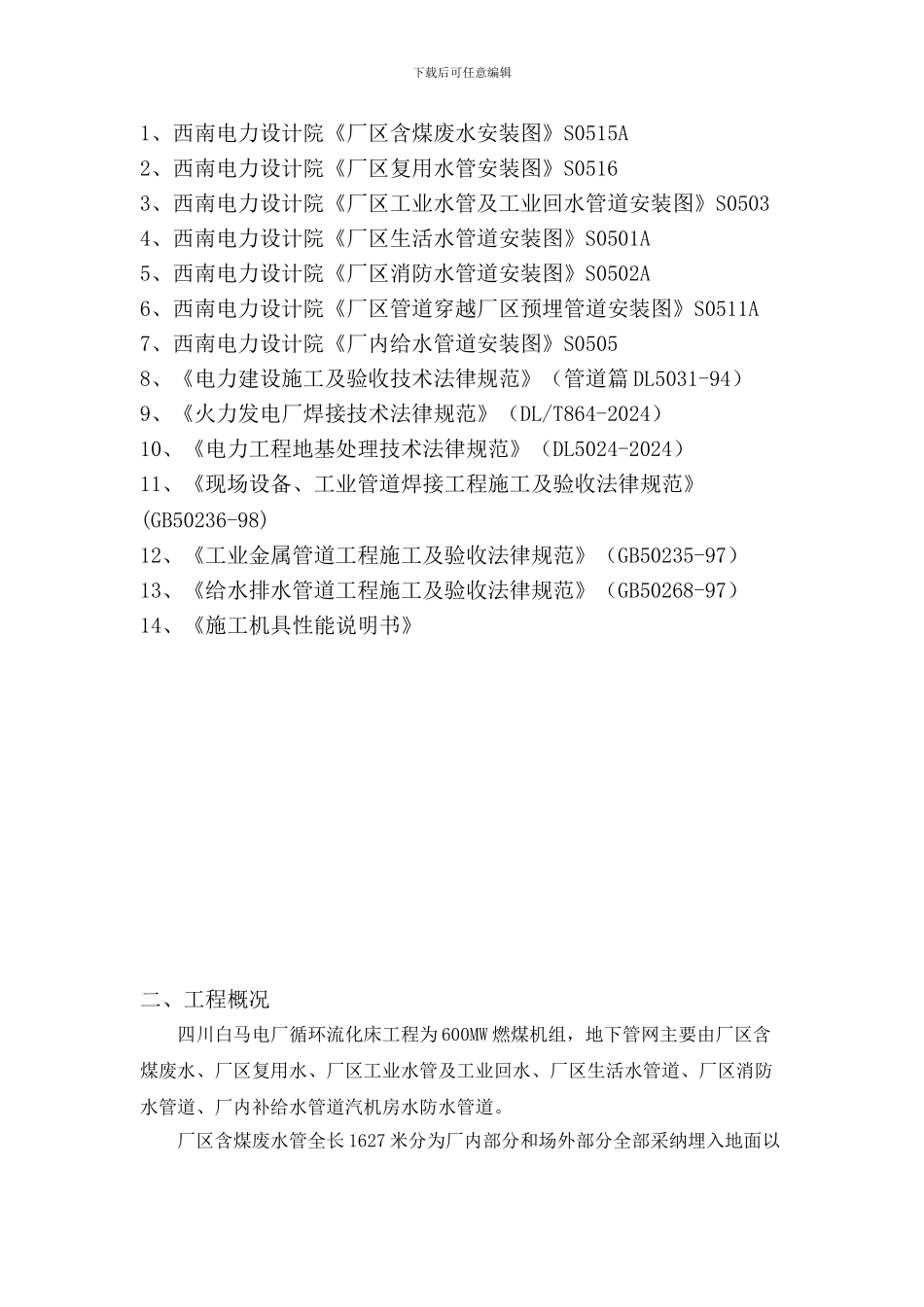

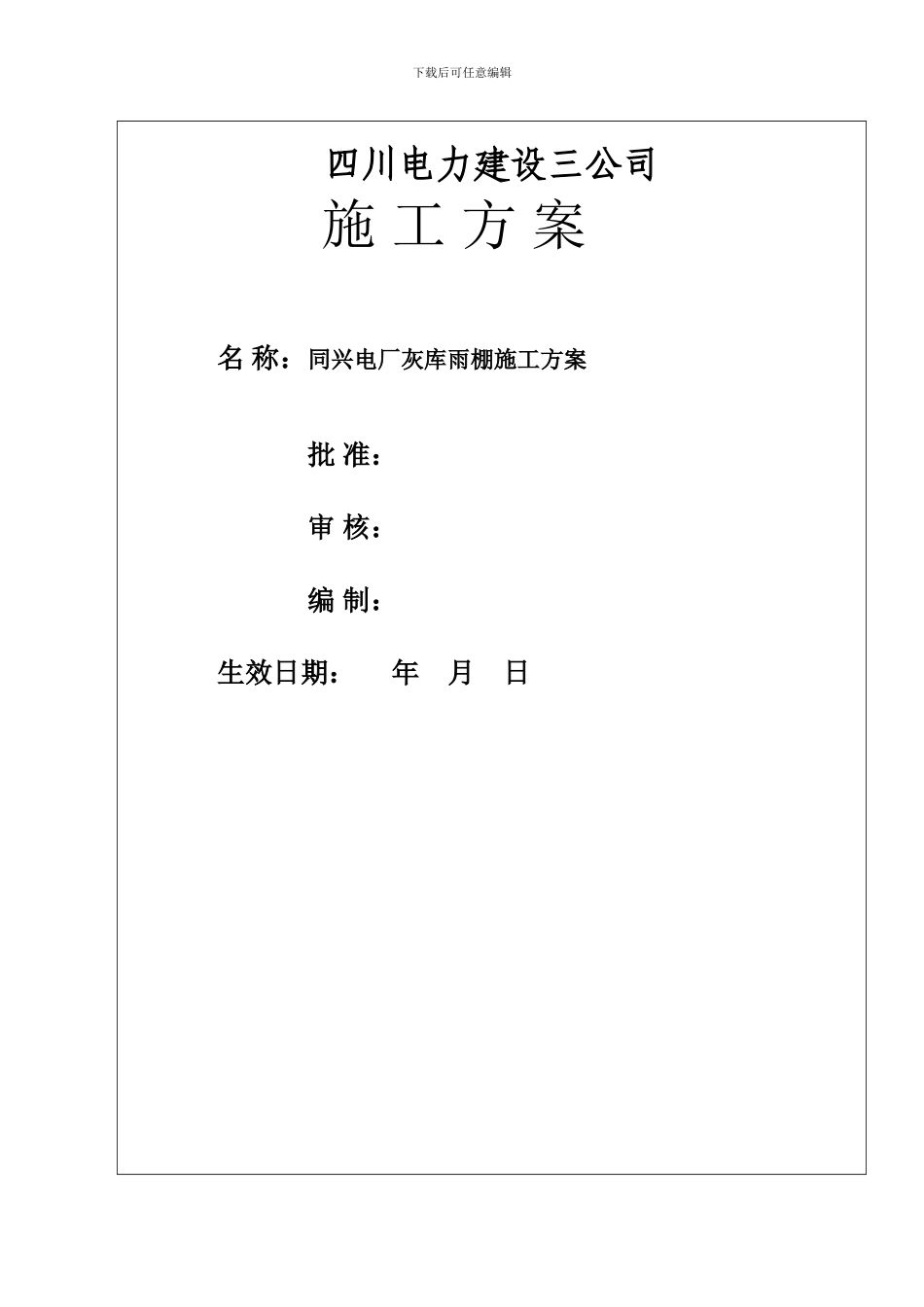

下载后可任意编辑四川电力建设三公司施 工 方 案 名 称：同兴电厂灰库雨棚施工方案批 准： 审 核： 编 制： 生效日期： 年 月 日下载后可任意编辑目 录1、编制依据2、工程概况3、施工准备4、施工步骤及说明5、质量保证措施 6、安全文明施工 7、成品保护 8、OSH 危害辨识与危险评价结果一览表 9、环境因素调查及评价表 一、 编制依据下载后可任意编辑1、西南电力设计院《厂区含煤废水安装图》S0515A2、西南电力设计院《厂区复用水管安装图》S05163、西南电力设计院《厂区工业水管及工业回水管道安装图》S05034、西南电力设计院《厂区生活水管道安装图》S0501A5、西南电力设计院《厂区消防水管道安装图》S0502A6、西南电力设计院《厂区管道穿越厂区预埋管道安装图》S0511A7、西南电力设计院《厂内给水管道安装图》S05058、《电力建设施工及验收技术法律规范》（管道篇 DL5031-94）9、《火力发电厂焊接技术法律规范》（DL/T864-2024）10、《电力工程地基处理技术法律规范》（DL5024-2024）11、《现场设备、工业管道焊接工程施工及验收法律规范》(GB50236-98)12、《工业金属管道工程施工及验收法律规范》（GB50235-97）13、《给水排水管道工程施工及验收法律规范》（GB50268-97）14、《施工机具性能说明书》二、工程概况 四川白马电厂循环流化床工程为 600MW 燃煤机组，地下管网主要由厂区含煤废水、厂区复用水、厂区工业水管及工业回水、厂区生活水管道、厂区消防水管道、厂内补给水管道汽机房水防水管道。厂区含煤废水管全长 1627 米分为厂内部分和场外部分全部采纳埋入地面以下载后可任意编辑下 0.5M 的安装方式。厂内部分埋管为 DN108X5 无缝钢管和 DN219X6 无缝钢管两种，材质均为 Q235A。厂外部分埋管同样为 DN108X5 无缝钢管和 DN219X6 无缝钢管两种，材质均为 Q235A。总长约 650 米。厂区复用水管全长 1391 米分为煤场区和输煤栈桥区全部采纳埋入地面以下的安装方式。锅炉负责安装输煤栈桥区域 DN108X5 无缝钢管和 DN159X4.5 无缝钢管两种管道埋地部分管道合计约 160 米的安装。厂区消防水管道全长 4078 米全部采纳埋入地面以下的安装方式。整个管道系统组成有 562 米（D325X8 螺旋焊接钢管 Q235A），2097 米(D283X6 螺旋焊接钢管 Q235A)，740 米（D219X6 螺旋焊接钢管 Q235A），387 米（D159X4.5 直流焊接钢管 Q235A），169 米（D108X4 直流焊接钢管 Q235A），40 米（D...
