吸尘HONEYWELL设计、安装施工手册VIP免费

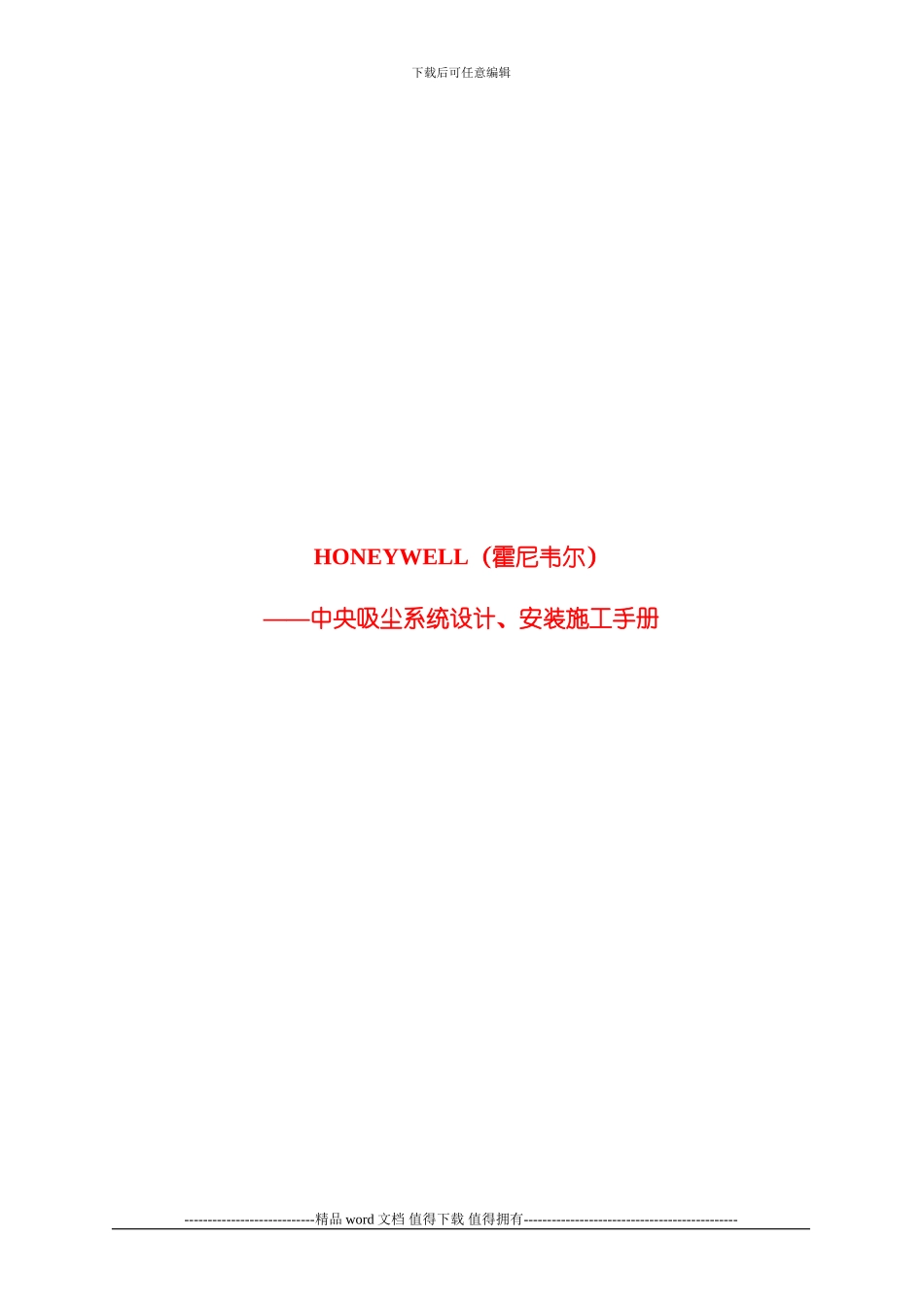

吸尘HONEYWELL设计、安装施工手册_第1页
1/9

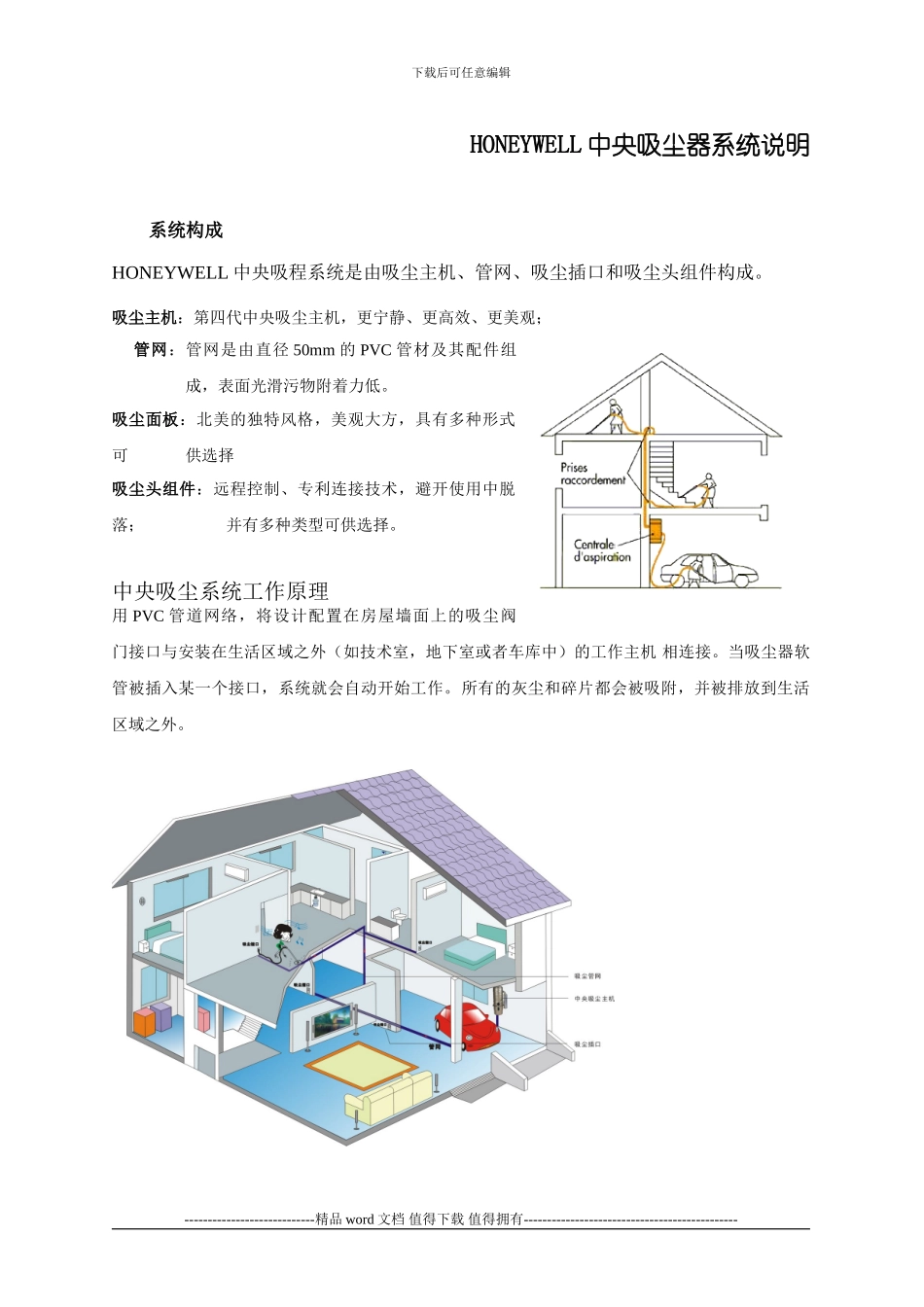

吸尘HONEYWELL设计、安装施工手册_第2页
2/9

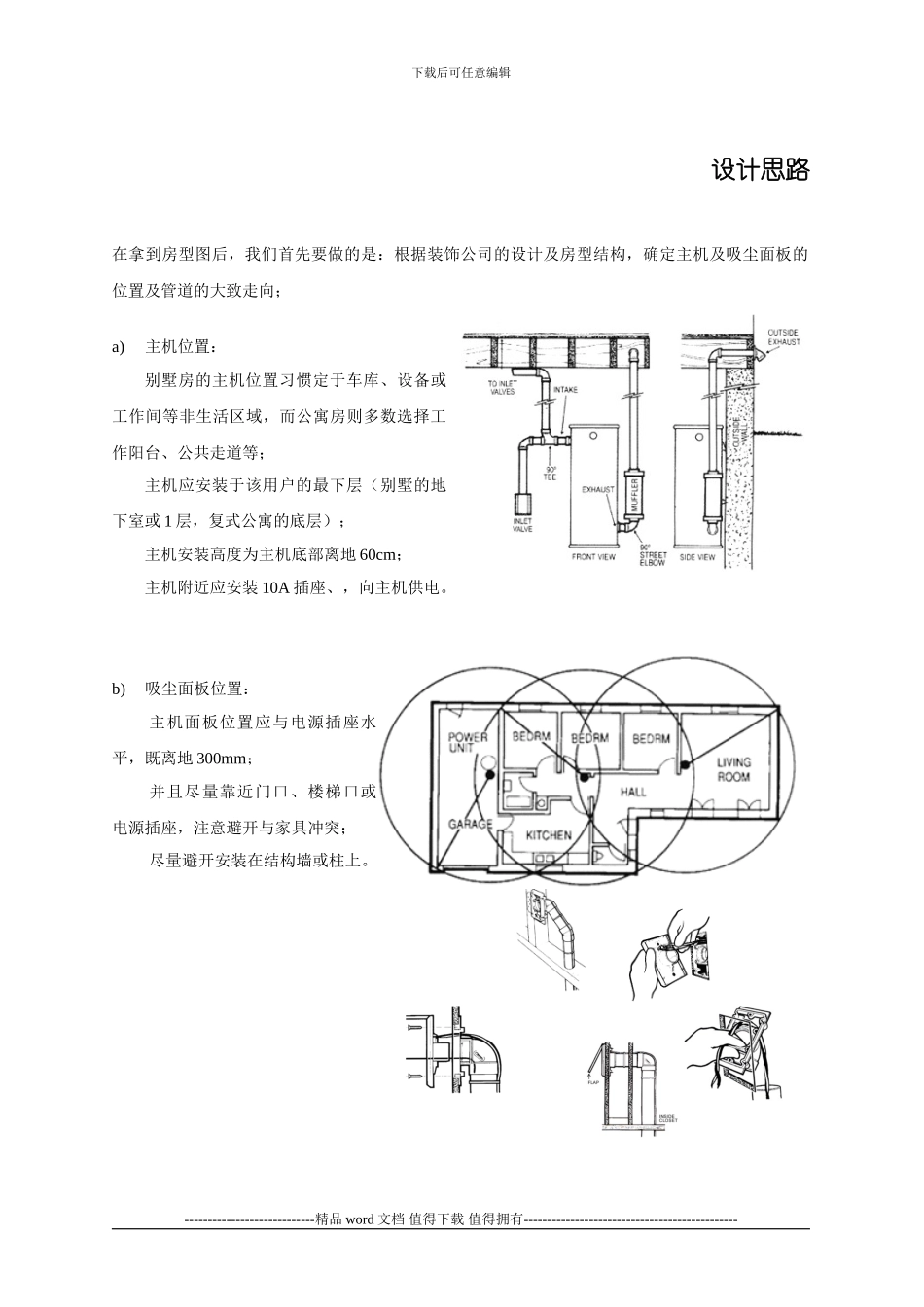

吸尘HONEYWELL设计、安装施工手册_第3页
3/9
下载后可任意编辑HONEYWELL(霍尼韦尔)——中央吸尘系统设计、安装施工手册 ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑HONEYWELL 中央吸尘器系统说明系统构成HONEYWELL 中央吸程系统是由吸尘主机、管网、吸尘插口和吸尘头组件构成。吸尘主机:第四代中央吸尘主机,更宁静、更高效、更美观; 管网:管网是由直径 50mm 的 PVC 管材及其配件组 成,表面光滑污物附着力低。吸尘面板:北美的独特风格,美观大方,具有多种形式可 供选择吸尘头组件:远程控制、专利连接技术,避开使用中脱落; 并有多种类型可供选择。中央吸尘系统工作原理 用 PVC 管道网络,将设计配置在房屋墙面上的吸尘阀门接口与安装在生活区域之外(如技术室,地下室或者车库中)的工作主机 相连接。当吸尘器软管被插入某一个接口,系统就会自动开始工作。所有的灰尘和碎片都会被吸附,并被排放到生活区域之外。 ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑设计思路在拿到房型图后,我们首先要做的是:根据装饰公司的设计及房型结构,确定主机及吸尘面板的位置及管道的大致走向;a)主机位置:别墅房的主机位置习惯定于车库、设备或工作间等非生活区域,而公寓房则多数选择工作阳台、公共走道等;主机应安装于该用户的最下层(别墅的地下室或 1 层,复式公寓的底层);主机安装高度为主机底部离地 60cm;主机附近应安装 10A 插座、,向主机供电。b)吸尘面板位置:主机面板位置应与电源插座水平,既离地 300mm;并且尽量靠近门口、楼梯口或电源插座,注意避开与家具冲突;尽量避开安装在结构墙或柱上。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑c)吸尘管道: 使用外径为 50mm 的 PVC 管道。根据不同的施工方式,水平管道应该吊顶、地板龙骨或楼板内排放,避开外露;垂直管道除了直接向上连接面板之外,应选择管井或管道内穿越楼层。d)其它注意: 面板的位置必须确保远程控制软管能覆盖房屋内至少 98%以上的面积。 除吸尘面板后的弯头为 90 度以外,其它 90 度弯处均需要由 2 个 45 度组合而成。e)安装流程:安装管线――吸力检查――管线标注――墙壁开槽安装吸口――...
