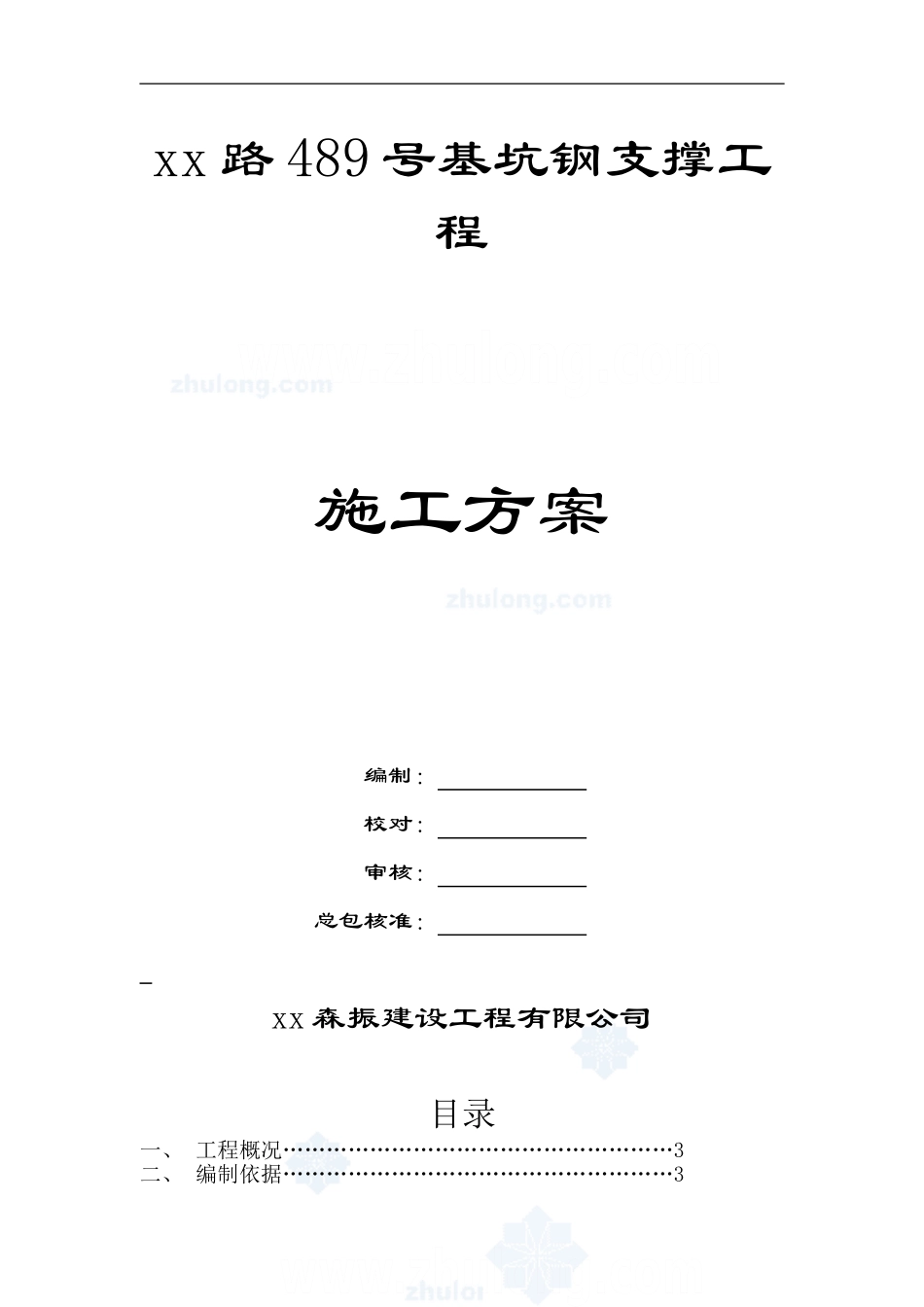

xx 路 489 号基坑钢支撑工程施工方案 编制： 校对： 审核： 总包核准： xx 森振建设工程有限公司目录一、 工程概况………………………………………………3二、 编制依据………………………………………………3下载后可任意编辑三、 支撑施工方法…………………………………………3四、 施加预应力……………………………………………4五、 单根支撑安装施工程序………………………………5六、 支撑拆除………………………………………………5七、 施工监测………………………………………………5八、 钢支撑安装质量控制措施……………………………6九、 安全生产………………………………………………8十、 有关协助配合问题……………………………………9十一、机械设备及施工人员配备表……..…………………10一、 工程概况 本工程位于近 xxxx 路 489 号。工程场地自然地面标高约+5.00。基坑采纳钻孔灌注桩做为围护结构（部分采纳 4#*15M 小止口拉森钢板桩），外设搅拌桩止水基坑设三道钢支撑（为角撑与对相结合的支撑形式），第一道支撑中心标高+4.700，安装在砼压顶圈梁上（钢板桩位置安装在 2H300*700 型钢围囹上）；第二道支撑安装在 2H300*700 型钢围囹上，第二道支撑中心标高1.30(根据总包提供数据为准) ；第三道支撑安装在2H300*700 型钢围囹上，第三道支撑中心标高-1.20(根据总包提供数据为准)。所有支撑采纳 Φ609*16 钢管，有角度支撑与围护或钢围囹之间采纳 400H 型钢牛腿过2下载后可任意编辑度。二、 支撑施工方法第二、三道有围囹支撑先将围囹摆放在凿出钻孔灌注桩钢筋或预埋铁板焊制的 28#槽钢搁置点上，再将支撑摆放在围囹上，两头通过 14#槽钢反钩摆放在钢围囹上，围囹与围护的缝隙用高标号细石混凝土添实（见围囹与围护桩接点图），第二、三道钢支撑均使用围囹（钢板桩位置第一道），围囹采纳 2H300*700 型钢围囹。基坑开挖严格根据“时空效应”理论分层、分段挖土，做到先撑后挖,每根支撑两头应保持在同一水平面上。安装好支撑后及时施加预应力。三、 施加与复加应力1、施加应力 支撑预顶力施加采纳伸缩自如活络头。按设计要求，为有效控制支撑围护结构的位移和地面沉降，第一道支撑设计预应力为 500KN 每根支撑，第二道支撑设计预应力为 1000KN 每根支撑，第三道支撑设计预应力为700KN 每根支撑。 2、复加应力支撑应力复加应以监测数据检查为主，以人工检查为辅（监测数...
