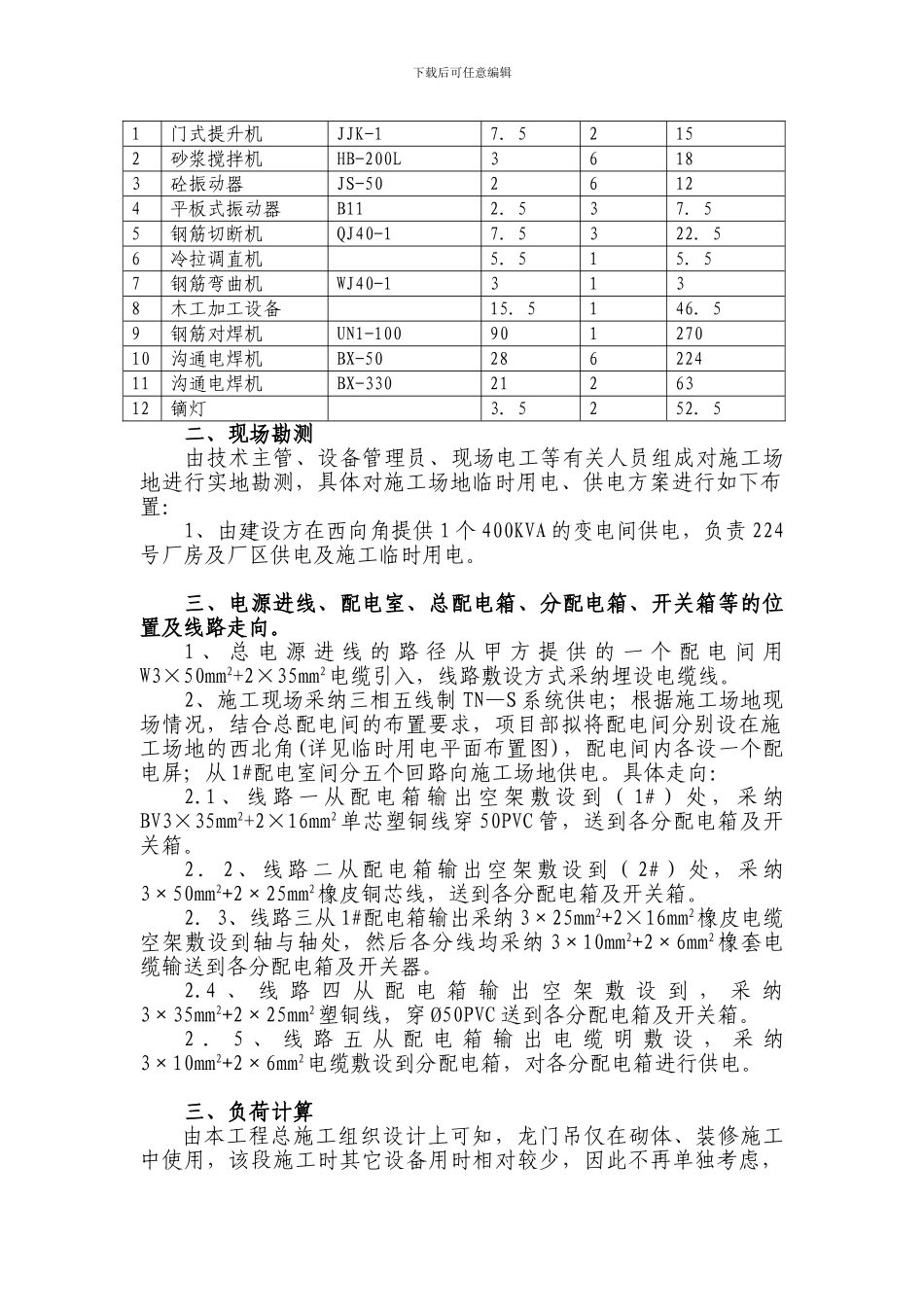

中国航空动力机械讨论所 224 号精密机加工厂房临时用电施工方案湖南省第四工程公司中国航空工业第六 0 八讨论所工程项目部二 OO 五年六月下载后可任意编辑目 录一、工程概况二、现场勘测三、电源进线、配电室、总配电箱、分配电箱、开关箱等的位置及线路走向。四、负荷计算五、导线截面和电器类型规格六、配电箱、开关箱设计七、接地装置设计八、临时用电平面图九、安全用电及电气防火措施临时用电施工组织设计一、工程概况：224 号精密机加工厂房位于湖南省株洲市芦松区 331 医院旁，主要结构形式为钢筋混凝土框架及预制柱剪力墙结构。本工程占地面积 3260 m2左右，西向分别提供一个配电间，现场内无高、低压线路通过，无电磁感应及静电存在。根据施工组织设计，本工程拟投入的用电设备见下表：序号机械设备名称型号规格单台功率(KW)数量总功率(KW)下载后可任意编辑1门式提升机JJK-17．52152砂浆搅拌机HB-200L36183砼振动器JS-5026124平板式振动器B112．537．55钢筋切断机QJ40-17．5322．56冷拉调直机5．515．57钢筋弯曲机WJ40-13138木工加工设备15．5146．59钢筋对焊机UN1-10090127010沟通电焊机BX-5028622411沟通电焊机BX-3302126312镝灯3．5252．5二、现场勘测由技术主管、设备管理员、现场电工等有关人员组成对施工场地进行实地勘测，具体对施工场地临时用电、供电方案进行如下布置：1、由建设方在西向角提供 1 个 400KVA 的变电间供电，负责 224号厂房及厂区供电及施工临时用电。三、电源进线、配电室、总配电箱、分配电箱、开关箱等的位置及线路走向。1 、 总 电 源 进 线 的 路 径 从 甲 方 提 供 的 一 个 配 电 间 用W3×50mm2+2×35mm2电缆引入，线路敷设方式采纳埋设电缆线。2、施工现场采纳三相五线制 TN—S 系统供电；根据施工场地现场情况，结合总配电间的布置要求，项目部拟将配电间分别设在施工场地的西北角(详见临时用电平面布置图)，配电间内各设一个配电屏；从 1#配电室间分五个回路向施工场地供电。具体走向：2.1 、 线 路 一 从 配 电 箱 输 出 空 架 敷 设 到 （ 1# ） 处 ， 采 纳BV3×35mm2+2×16mm2单芯塑铜线穿 50PVC 管，送到各分配电箱及开关箱。2 ．2 、线路二从配电箱输出空架敷设到（ 2# ）处，采纳3×50mm2+2×25mm2橡皮铜芯线，送到各分配电箱及开关箱。2．3、线路三从 1#配电箱输出采纳 3×25mm2+2×16mm2橡皮电缆空架敷设到轴与轴处...
