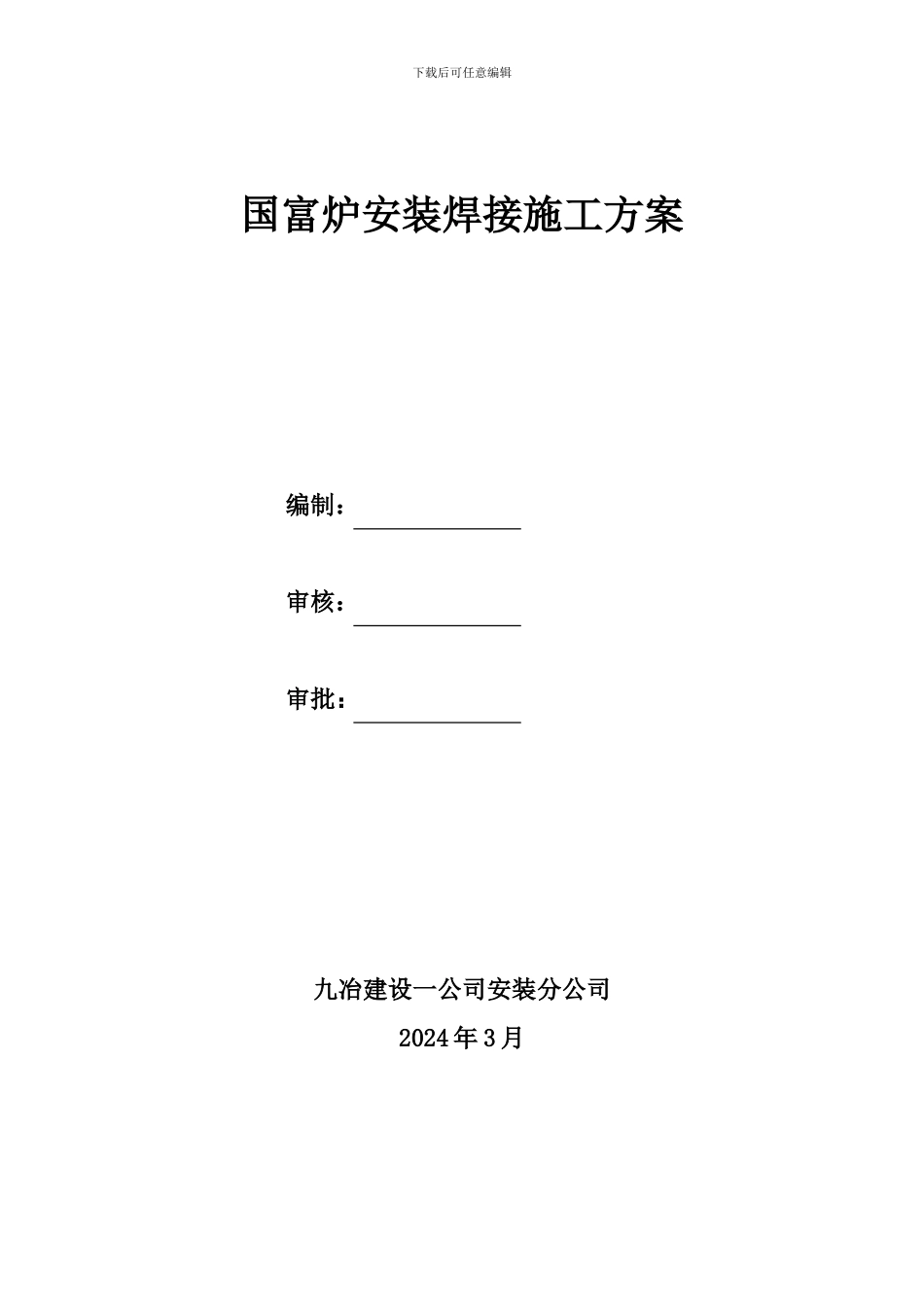

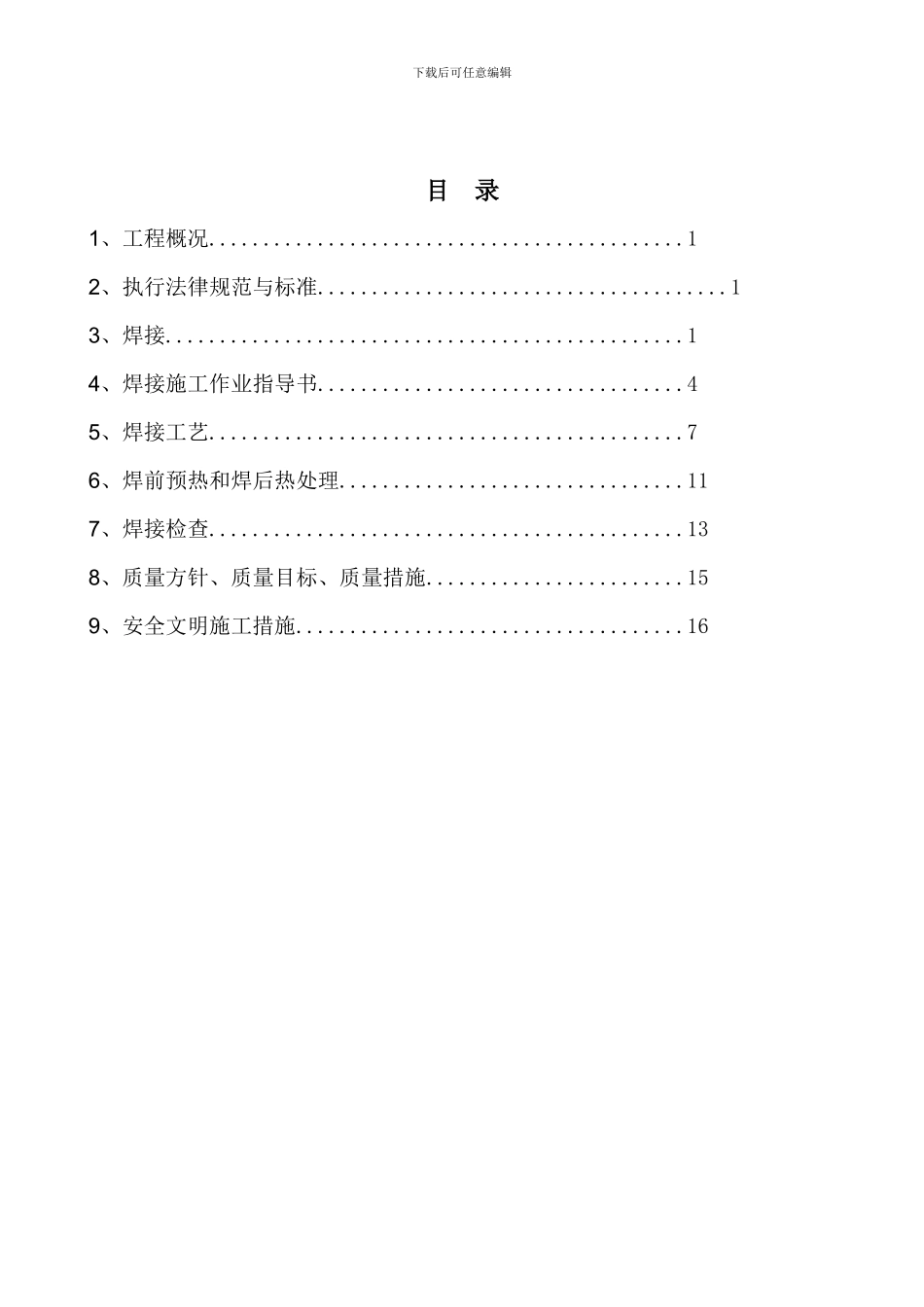

下载后可任意编辑国富炉安装焊接施工方案编制：审核：审批：九冶建设一公司安装分公司2024 年 3 月下载后可任意编辑下载后可任意编辑目 录1、工程概况............................................1 2、执行法律规范与标准......................................13、焊接................................................14、焊接施工作业指导书..................................45、焊接工艺............................................76、焊前预热和焊后热处理................................117、焊接检查............................................138、质量方针、质量目标、质量措施........................159、安全文明施工措施....................................16下载后可任意编辑国富炉安装焊接施工方案 一、工程概况 1、 拟建场地为陕西榆林市榆阳区麻黄梁工业集中区，为陕西陕北乾元化工有限公司 50万吨/年低阶煤国富炉热解项目，乾元国富炉炉体总高 47m（上煤皮带基础位置），炉体采纳钢结构支架，炉体外壳采纳钢板焊接而成，内部用耐火浇筑料以及硅酸铝纤维板组成复合炉衬，炉体设计 9 层平台，两个钢结构扶梯，分别位于炉体的南、北处。 2、 ±0.000 相当于绝对标高为 1282.00 3、 本工程总承包单位为北京国电富通科技进展有限责任公司，分包单位为九冶建设有限公司，监理单位为陕西建安工程监理有限公司。 二、执行法律规范与标准 《建筑工程施工质量验收统一标准》（GB50300-2001） 《钢结构工程施工质量验收法律规范》（GB50205-2001） 《建筑钢结构焊接技术规程》（JGJ81-2024） 《碳钢焊条 》（GB5117） 《低合金钢焊条》（GB5118） 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》（GB985-88） 三、焊 接 1、从事钢结构焊接的焊工应按有关规定进行培训开核，取得法定部门颁发的合格证后方可从事焊接工作。其焊工证中应注明施焊项目，有效期限。焊工停焊时间超过六个月，应重新考核。 2、施焊前，焊工应接受专业工程师的技术交底，必须在技术质量交底记录上签字认可，对焊接工艺有不同意见要及时说明，以杜绝焊接质量事故发生。 3、焊工在实际焊接前应对须焊接的构件组装和表面清理的质量进行检验，尤其对焊口的尺寸、角度、间隙、平整、洁净等进行检验。如不符合要求，应修整合格后方可施焊。假如焊缝坡口或间隙超差时，不允许采纳填加金属条块或焊条的方法处理...
