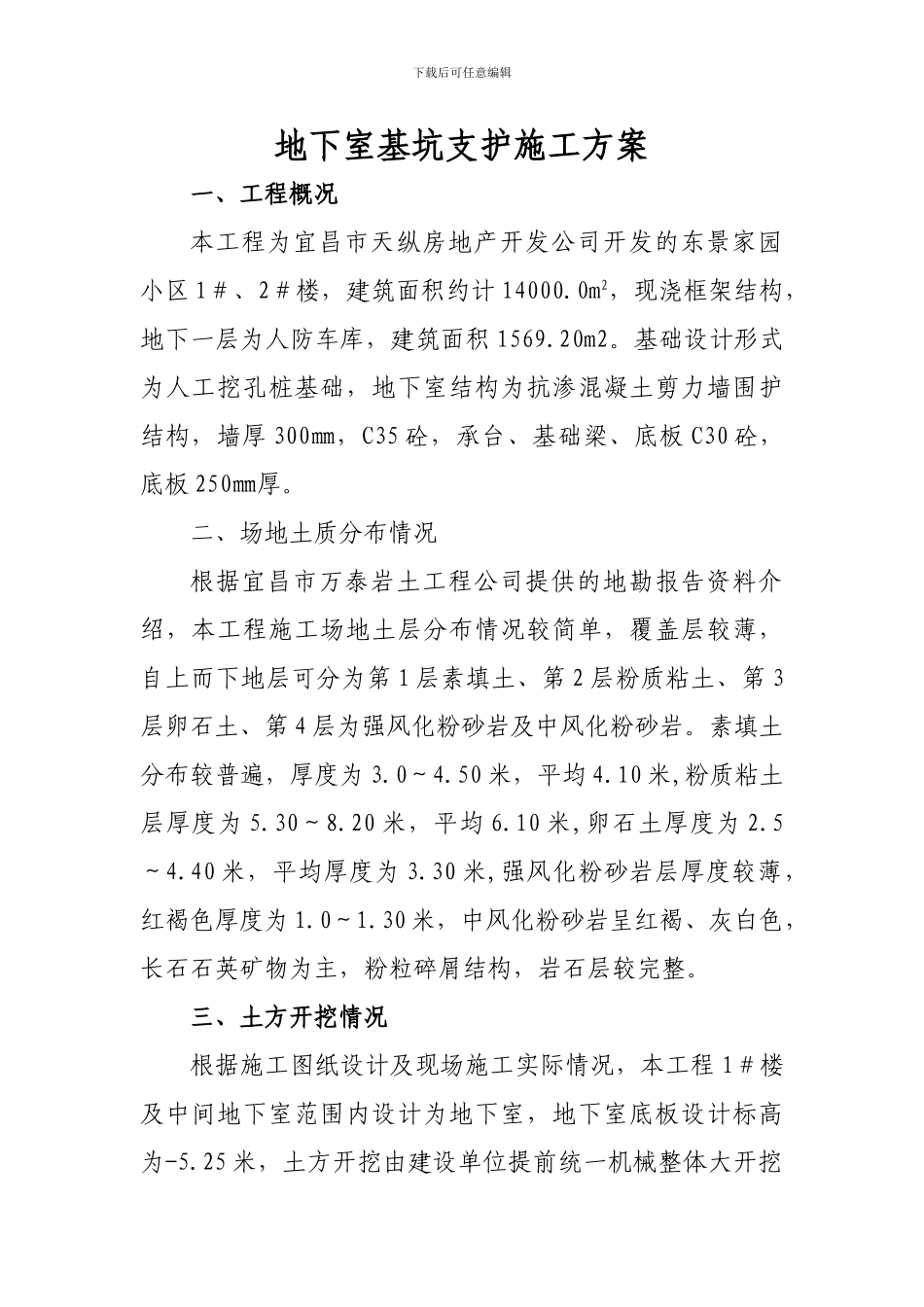

下载后可任意编辑地下室基坑支护施工方案一、工程概况本工程为宜昌市天纵房地产开发公司开发的东景家园小区 1＃、2＃楼，建筑面积约计 14000.0m2，现浇框架结构，地下一层为人防车库，建筑面积 1569.20m2。基础设计形式为人工挖孔桩基础，地下室结构为抗渗混凝土剪力墙围护结构，墙厚 300㎜，C35 砼，承台、基础梁、底板 C30 砼，底板 250㎜厚。二、场地土质分布情况根据宜昌市万泰岩土工程公司提供的地勘报告资料介绍，本工程施工场地土层分布情况较简单，覆盖层较薄，自上而下地层可分为第 1 层素填土、第 2 层粉质粘土、第 3层卵石土、第 4 层为强风化粉砂岩及中风化粉砂岩。素填土分布较普遍，厚度为 3.0～4.50 米，平均 4.10 米,粉质粘土层厚度为 5.30～8.20 米，平均 6.10 米,卵石土厚度为 2.5～4.40 米，平均厚度为 3.30 米,强风化粉砂岩层厚度较薄，红褐色厚度为 1.0～1.30 米，中风化粉砂岩呈红褐、灰白色，长石石英矿物为主，粉粒碎屑结构，岩石层较完整。三、土方开挖情况根据施工图纸设计及现场施工实际情况，本工程 1＃楼及中间地下室范围内设计为地下室，地下室底板设计标高为-5.25 米，土方开挖由建设单位提前统一机械整体大开挖下载后可任意编辑至-5.25 米标高，基坑周边边坡约为 1：0.50～1:1，边坡高度东面及南、北面约 2.0～3.0 米左右，西面高度约 4.0～4.50 米,土层稳定性较好，施工队伍进场后，直接进行边坡坡脚清挖，砌筑边坡挡墙、排水沟及基础砖地模施工。四、基坑支护方案选择 根据现场土方开挖及边坡土质分布情况，基坑边坡南北面长度各约 60.0 米,东西面各约 40.0 米，土层分布以素填土及粉质粘土为主，土体未扰动，边坡稳定性较好。基础施工前，边坡坡体表面，人工铲除松散浮土，修整坡度，保证坡度大于 1:0.50。基坑支护，对西面边坡高度大于 4.0 米的边坡面，沿坡脚边人工挖沟槽，深度 0.50m（超过底板垫层），挖一段砌筑一段毛石挡土墙，墙厚 500 左右，高度 1.0～1.50 米，上部坡面修整后用 1:2 水泥砂浆表面抹灰保护，厚度不小于 20厚。坡脚沟槽不能一次性连续开挖，防止坡体塌方。墙脚外 边 砌 筑 300×300 排 水 明 沟 ， 间 隔 20 ～ 30m 设 一 个1000×1000 积水坑，用潜水泵集中排水。对东面及南、北面边坡，边坡高度约 2.0～3.0 米，视基坑开挖土质情况，如土质均匀，稳定性较好，削坡后表面平整，土质未扰动，可不作防护措施...
