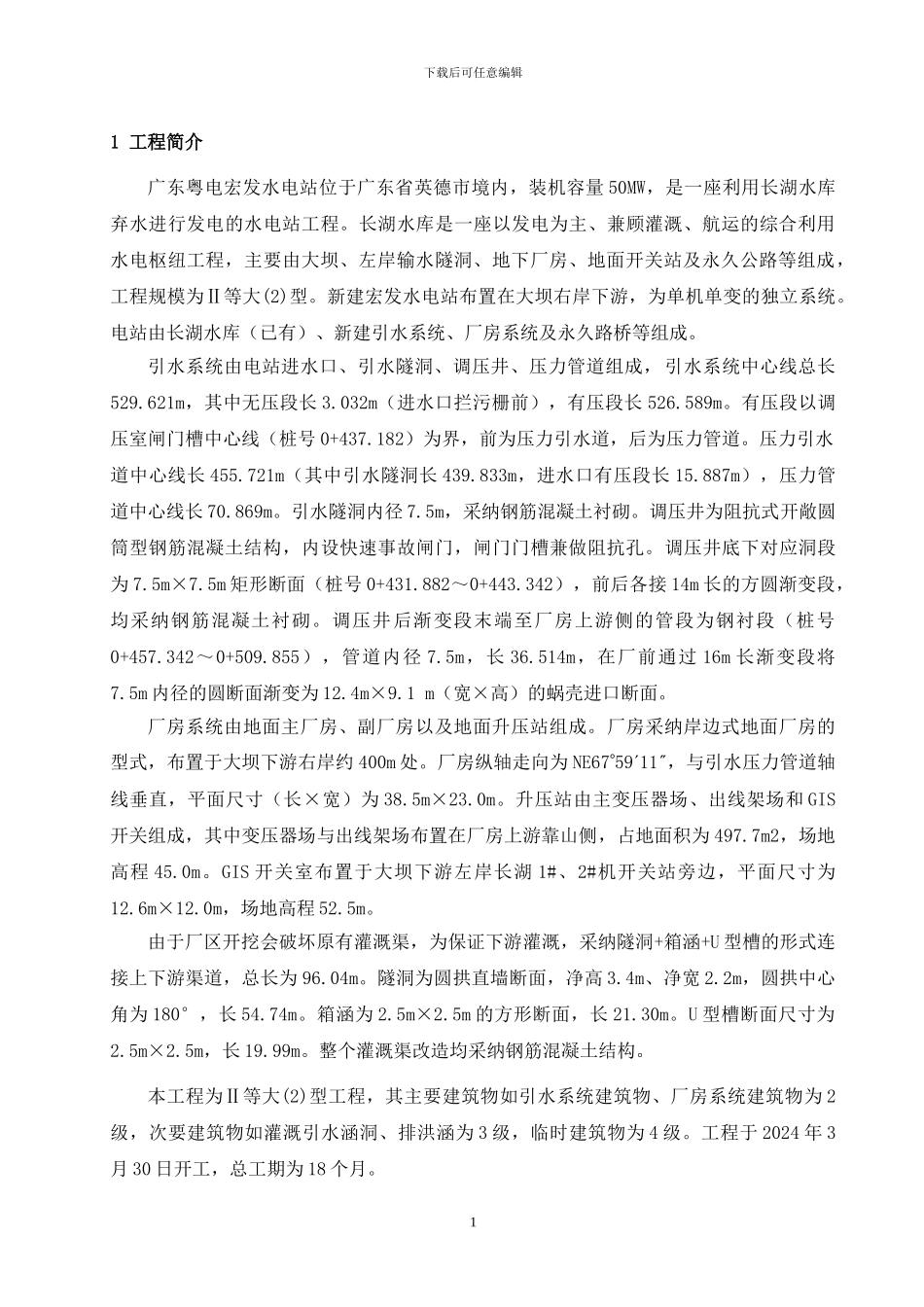

下载后可任意编辑1 工程简介广东粤电宏发水电站位于广东省英德市境内，装机容量 50MW，是一座利用长湖水库弃水进行发电的水电站工程。长湖水库是一座以发电为主、兼顾灌溉、航运的综合利用水电枢纽工程，主要由大坝、左岸输水隧洞、地下厂房、地面开关站及永久公路等组成，工程规模为Ⅱ等大(2)型。新建宏发水电站布置在大坝右岸下游，为单机单变的独立系统。电站由长湖水库（已有）、新建引水系统、厂房系统及永久路桥等组成。引水系统由电站进水口、引水隧洞、调压井、压力管道组成，引水系统中心线总长529.621m，其中无压段长 3.032m（进水口拦污栅前），有压段长 526.589m。有压段以调压室闸门槽中心线（桩号 0+437.182）为界，前为压力引水道，后为压力管道。压力引水道中心线长 455.721m（其中引水隧洞长 439.833m，进水口有压段长 15.887m），压力管道中心线长 70.869m。引水隧洞内径 7.5m，采纳钢筋混凝土衬砌。调压井为阻抗式开敞圆筒型钢筋混凝土结构，内设快速事故闸门，闸门门槽兼做阻抗孔。调压井底下对应洞段为 7.5m×7.5m 矩形断面（桩号 0+431.882～0+443.342），前后各接 14m 长的方圆渐变段，均采纳钢筋混凝土衬砌。调压井后渐变段末端至厂房上游侧的管段为钢衬段（桩号0+457.342～0+509.855），管道内径 7.5m，长 36.514m，在厂前通过 16m 长渐变段将7.5m 内径的圆断面渐变为 12.4m×9.1 m（宽×高）的蜗壳进口断面。厂房系统由地面主厂房、副厂房以及地面升压站组成。厂房采纳岸边式地面厂房的型式，布置于大坝下游右岸约 400m 处。厂房纵轴走向为 NE675911，与引水压力管道轴线垂直，平面尺寸（长×宽）为 38.5m×23.0m。升压站由主变压器场、出线架场和 GIS开关组成，其中变压器场与出线架场布置在厂房上游靠山侧，占地面积为 497.7m2，场地高程 45.0m。GIS 开关室布置于大坝下游左岸长湖 1#、2#机开关站旁边，平面尺寸为12.6m×12.0m，场地高程 52.5m。由于厂区开挖会破坏原有灌溉渠，为保证下游灌溉，采纳隧洞+箱涵+U 型槽的形式连接上下游渠道，总长为 96.04m。隧洞为圆拱直墙断面，净高 3.4m、净宽 2.2m，圆拱中心角为 180°，长 54.74m。箱涵为 2.5m×2.5m 的方形断面，长 21.30m。U 型槽断面尺寸为2.5m×2.5m，长 19.99m。整个灌溉渠改造均采纳钢筋混凝土结构。本工程为Ⅱ等大(2)型工程，其主要建筑物如引水系统建筑物、厂房系统建筑物为 2级，次要建筑物如灌溉引水...
