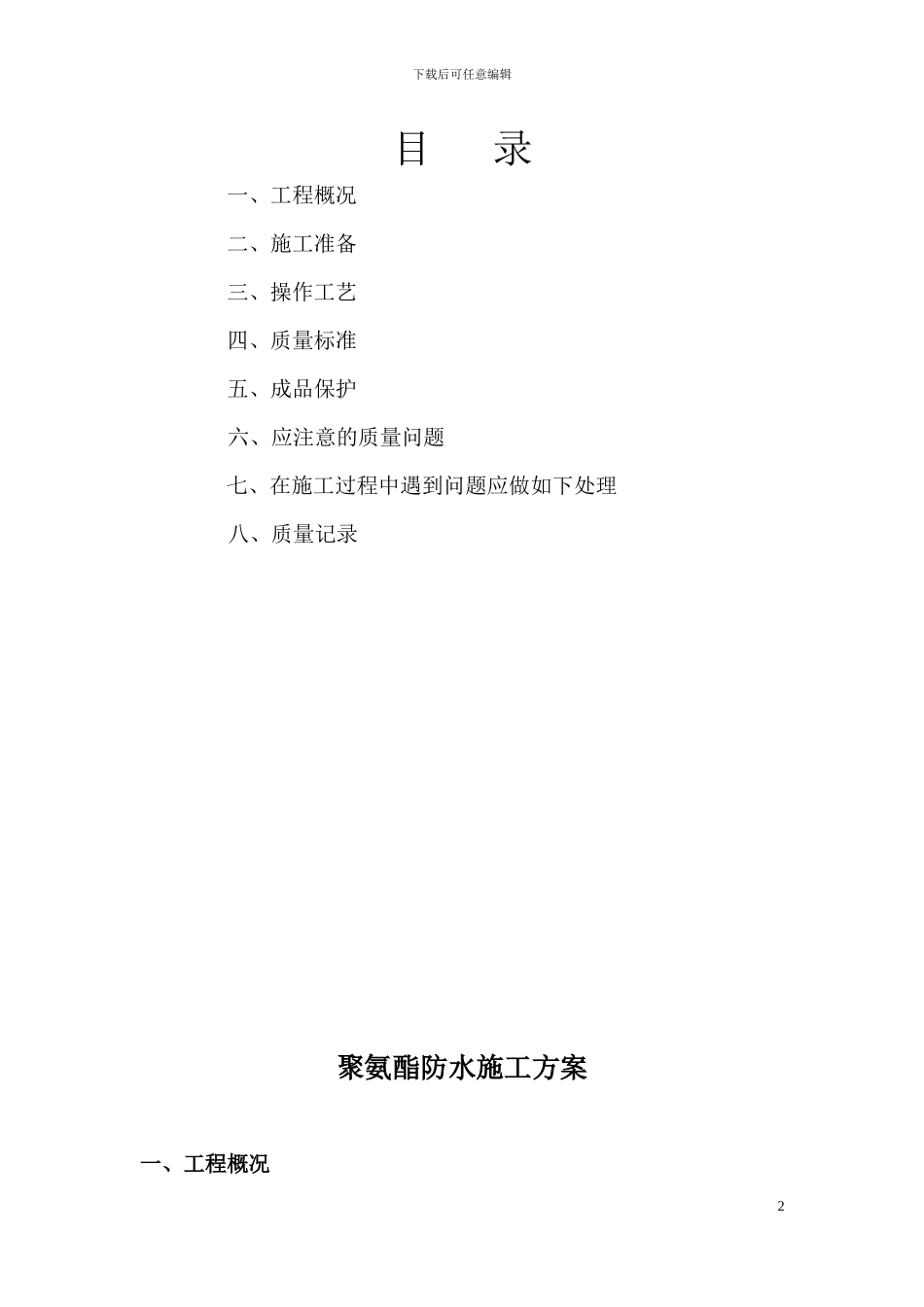

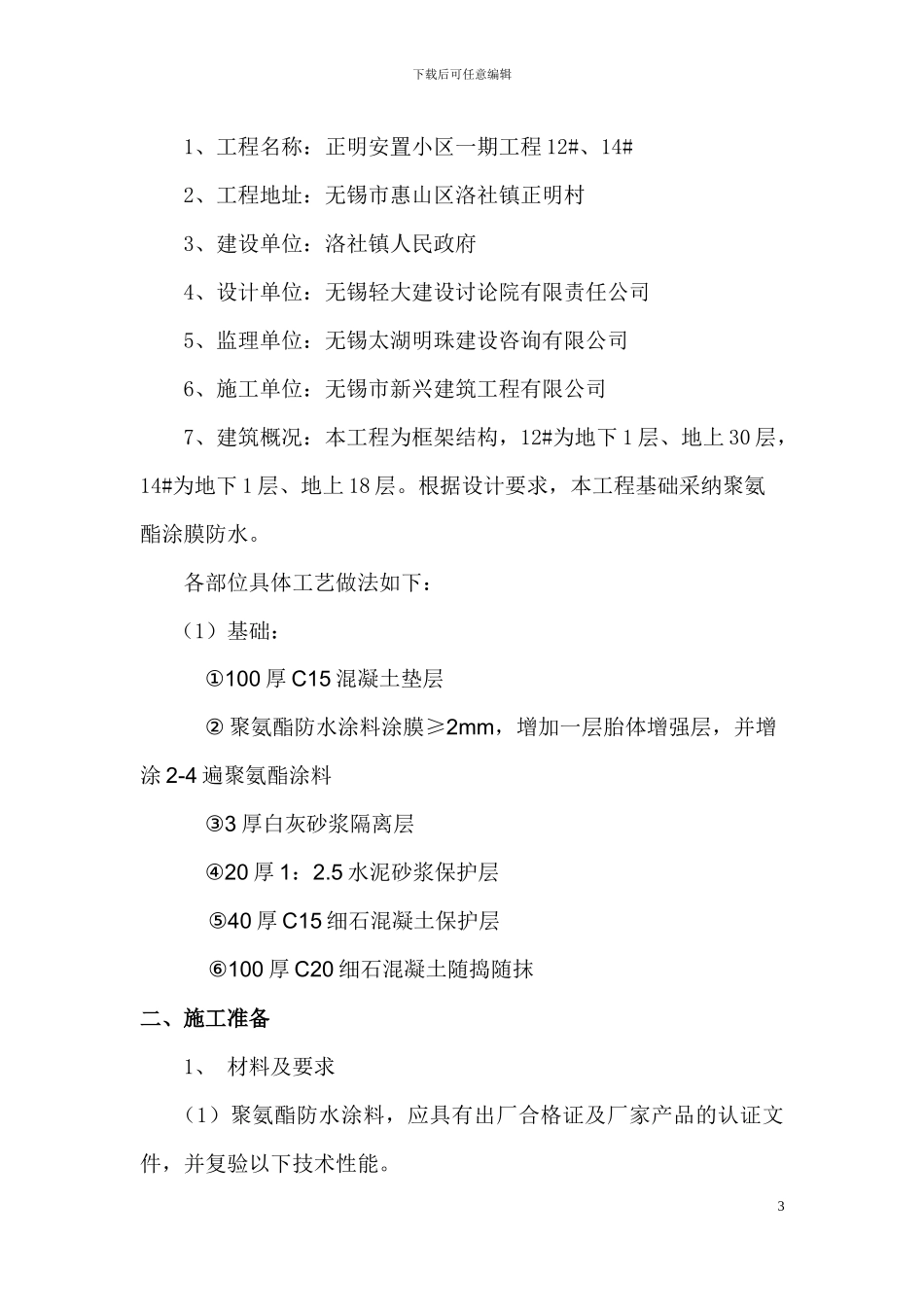

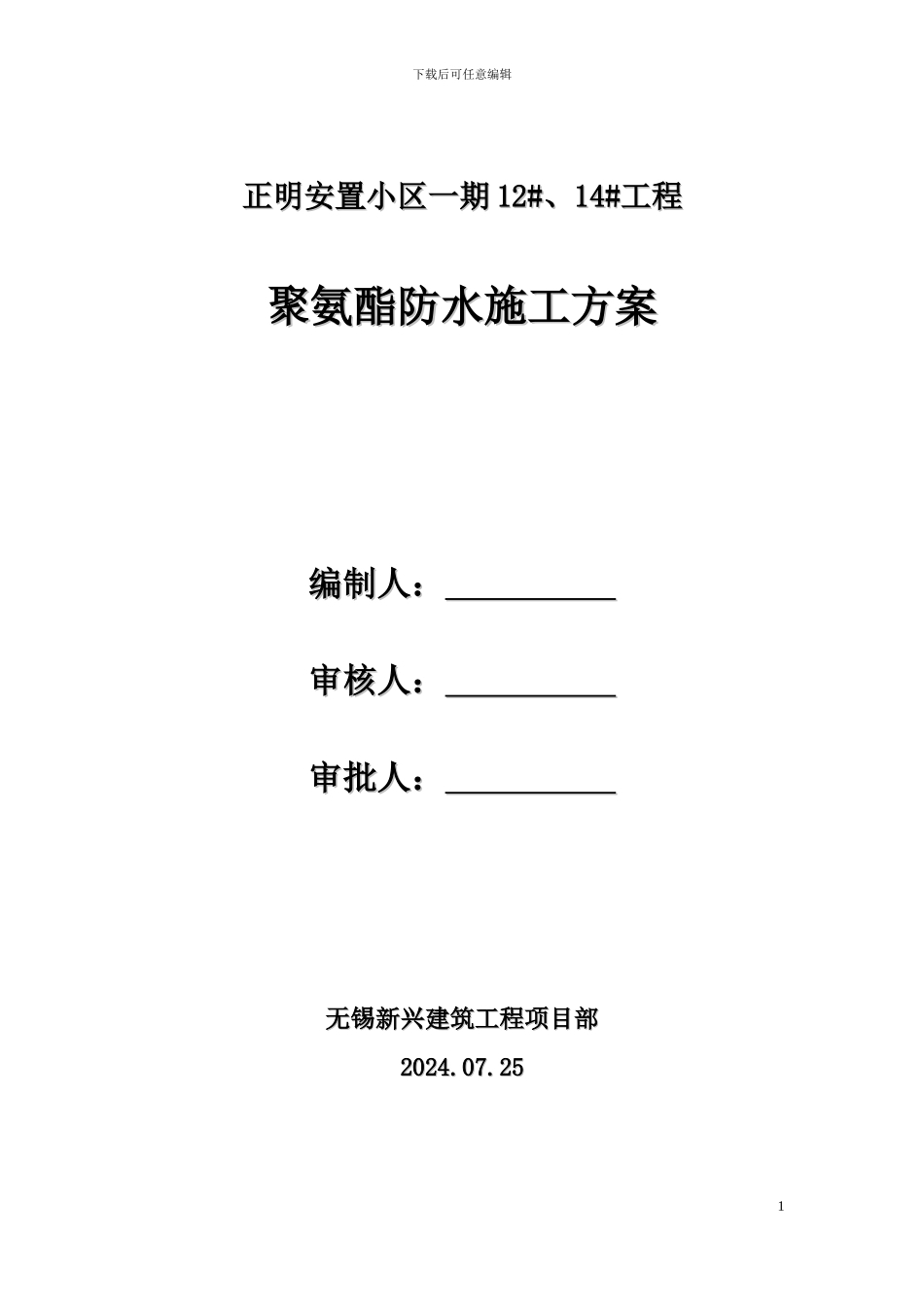

下载后可任意编辑正明安置小区一期正明安置小区一期 12#12#、、14#14#工程工程聚氨酯防水施工方案聚氨酯防水施工方案编制人：编制人： 审核人：审核人： 审批人：审批人： 无锡新兴建筑工程项目部无锡新兴建筑工程项目部2024.07.252024.07.251下载后可任意编辑目 录一、工程概况二、施工准备三、操作工艺 四、质量标准 五、成品保护六、应注意的质量问题 七、在施工过程中遇到问题应做如下处理八、质量记录聚氨酯防水施工方案一、工程概况2下载后可任意编辑1、工程名称：正明安置小区一期工程 12#、14#2、工程地址：无锡市惠山区洛社镇正明村3、建设单位：洛社镇人民政府4、设计单位：无锡轻大建设讨论院有限责任公司5、监理单位：无锡太湖明珠建设咨询有限公司6、施工单位：无锡市新兴建筑工程有限公司7、建筑概况：本工程为框架结构，12#为地下 1 层、地上 30 层，14#为地下 1 层、地上 18 层。根据设计要求，本工程基础采纳聚氨酯涂膜防水。各部位具体工艺做法如下：（1）基础：100①厚 C15 混凝土垫层② 聚氨酯防水涂料涂膜≥2mm，增加一层胎体增强层，并增涂 2-4 遍聚氨酯涂料3③ 厚白灰砂浆隔离层20④厚 1：2.5 水泥砂浆保护层40⑤厚 C15 细石混凝土保护层⑥100 厚 C20 细石混凝土随捣随抹二、施工准备 1、 材料及要求 （1）聚氨酯防水涂料，应具有出厂合格证及厂家产品的认证文件，并复验以下技术性能。3下载后可任意编辑 聚氨酯防水涂料，以甲组份及乙组份桶装出厂；甲组份：异氰酸基含量以 3.5±0.2%为宜。 乙组份：羟基含量以 0.7±0.1%为宜。 两组份材料应分别保管，存放在室内通风干燥处，贮期甲组份为 6 个月，乙组份为 12 个月，使用时甲组份和乙组份料按 1∶1 的比例配合，形成聚氨酯防水涂料，技术性能指标如下： 固体含量： ≥93% 抗拉强度： ≥0.6MPa 延伸率： ≥300% 低温柔度：在-20℃绕 φ20mm 圆棒，无裂纹 耐热度： 80℃不流淌 不透水性： >0.2MPa 干燥时间： 1～6h （2）辅助材料： ① 磷酸：用于做缓凝剂 ② 二月桂酸二丁基锡：用于做促凝剂。 ③ 二甲苯或醋酸乙酯：用于稀释和清洗工具。 ④ 水泥、325 号普通硅酸盐水泥，用于配制水泥砂浆抹保护层。 ⑤ 中砂：圆粒中砂，粒径 2～3mm，含泥量不大于 3%；用于配制水泥砂浆抹防护层。 2、主要机具： （1）电动机具：电动搅拌器。4下载后可任意编辑 （2）手用工具：搅拌桶、小铁桶、小平铲、...
