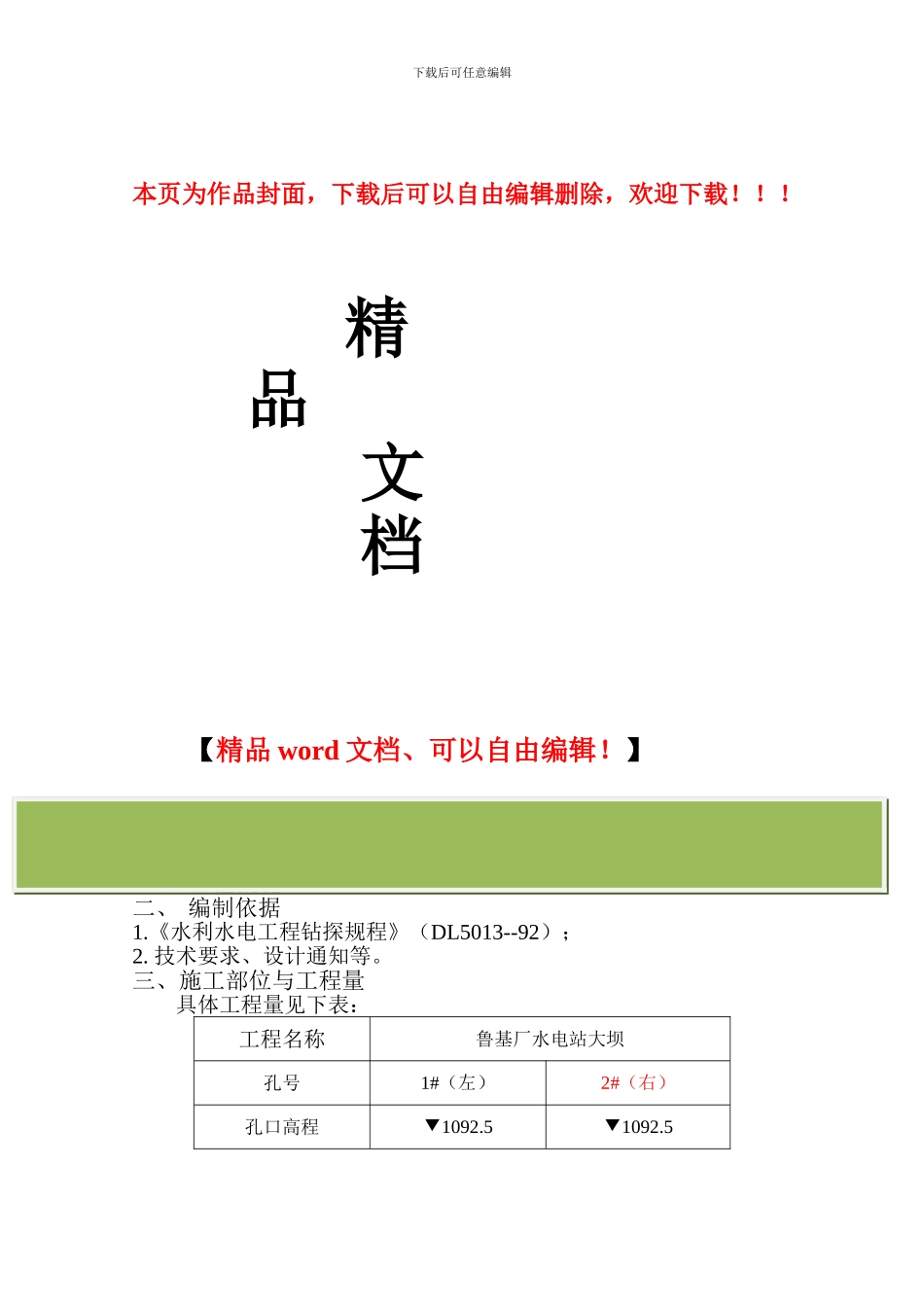

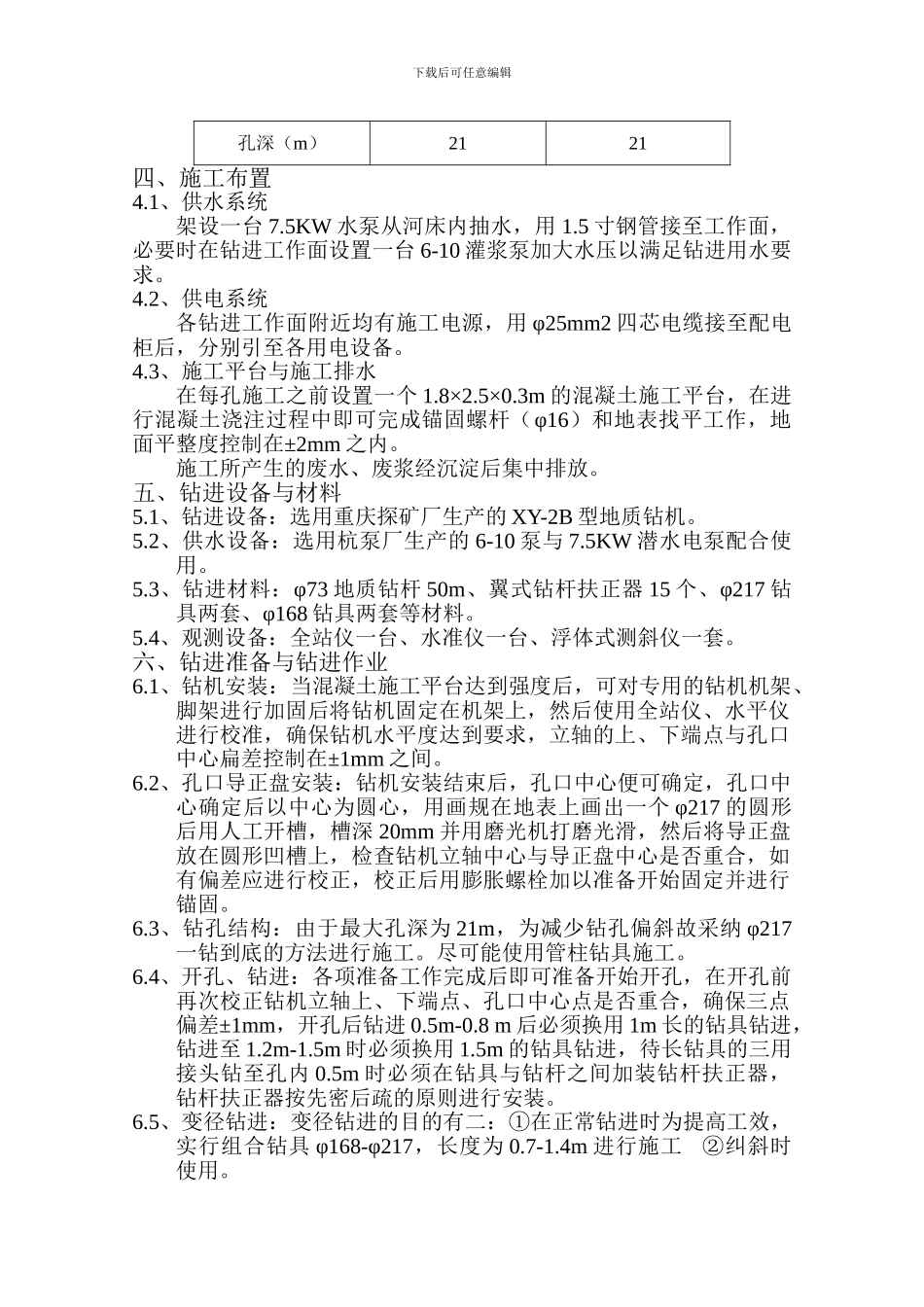

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】倒垂线钻孔施工措施一、 工程概况二、 编制依据1.《水利水电工程钻探规程》（DL5013--92）；2. 技术要求、设计通知等。三、施工部位与工程量具体工程量见下表：工程名称鲁基厂水电站大坝孔号1#（左）2#（右）孔口高程▼1092.5▼1092.5下载后可任意编辑孔深（m）2121四、施工布置4.1、供水系统架设一台 7.5KW 水泵从河床内抽水，用 1.5 寸钢管接至工作面，必要时在钻进工作面设置一台 6-10 灌浆泵加大水压以满足钻进用水要求。4.2、供电系统各钻进工作面附近均有施工电源，用 φ25mm2 四芯电缆接至配电柜后，分别引至各用电设备。4.3、施工平台与施工排水在每孔施工之前设置一个 1.8×2.5×0.3m 的混凝土施工平台，在进行混凝土浇注过程中即可完成锚固螺杆（φ16）和地表找平工作，地面平整度控制在±2mm 之内。施工所产生的废水、废浆经沉淀后集中排放。五、钻进设备与材料5.1、钻进设备：选用重庆探矿厂生产的 XY-2B 型地质钻机。5.2、供水设备：选用杭泵厂生产的 6-10 泵与 7.5KW 潜水电泵配合使用。5.3、钻进材料：φ73 地质钻杆 50m、翼式钻杆扶正器 15 个、φ217 钻具两套、φ168 钻具两套等材料。5.4、观测设备：全站仪一台、水准仪一台、浮体式测斜仪一套。六、钻进准备与钻进作业6.1、钻机安装：当混凝土施工平台达到强度后，可对专用的钻机机架、脚架进行加固后将钻机固定在机架上，然后使用全站仪、水平仪进行校准，确保钻机水平度达到要求，立轴的上、下端点与孔口中心扁差控制在±1mm 之间。6.2、孔口导正盘安装：钻机安装结束后，孔口中心便可确定，孔口中心确定后以中心为圆心，用画规在地表上画出一个 φ217 的圆形后用人工开槽，槽深 20mm 并用磨光机打磨光滑，然后将导正盘放在圆形凹槽上，检查钻机立轴中心与导正盘中心是否重合，如有偏差应进行校正，校正后用膨胀螺栓加以准备开始固定并进行锚固。6.3、钻孔结构：由于最大孔深为 21m，为减少钻孔偏斜故采纳 φ217一钻到底的方法进行施工。尽可能使用管柱钻具施工。6.4、开孔、钻进：各项准备工作完成后即可准备开始开孔，在开孔前再次校正钻机立轴上、下端点、孔口中心点是否重合，确保三点偏差±1mm，开孔后钻进 0.5m-0.8 m 后必须换用 1m 长的钻具钻进，钻进至 1.2m-1.5m 时必须换用 1.5m 的钻具钻进，...
