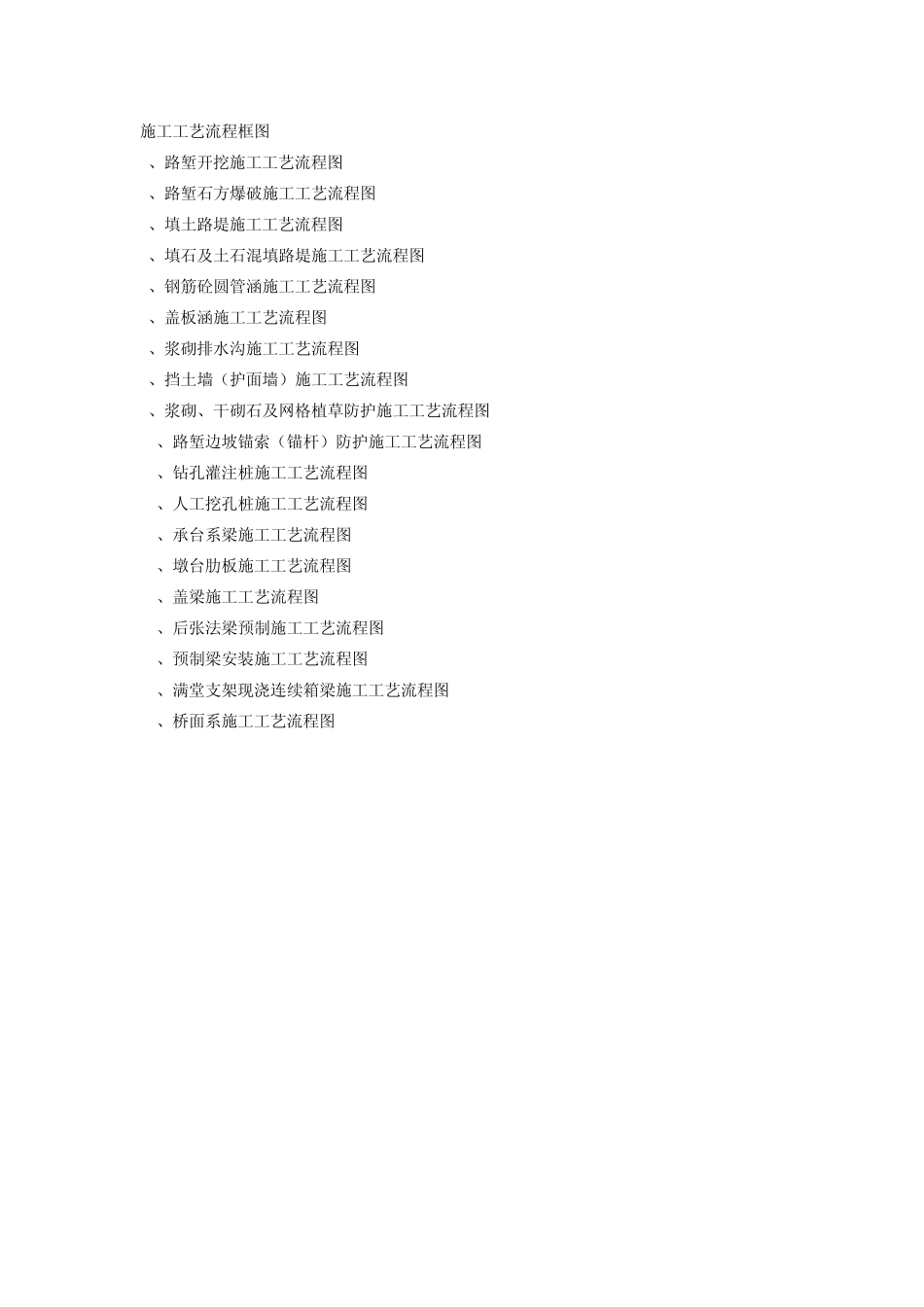

施工工艺流程框图 1、路堑开挖施工工艺流程图 2、路堑石方爆破施工工艺流程图 3、填土路堤施工工艺流程图 4、填石及土石混填路堤施工工艺流程图 5、钢筋砼圆管涵施工工艺流程图 6、盖板涵施工工艺流程图 7、浆砌排水沟施工工艺流程图 8、挡土墙（护面墙）施工工艺流程图 9、浆砌、干砌石及网格植草防护施工工艺流程图 10、路堑边坡锚索（锚杆）防护施工工艺流程图 11、钻孔灌注桩施工工艺流程图 12、人工挖孔桩施工工艺流程图 13、承台系梁施工工艺流程图 14、墩台肋板施工工艺流程图 15、盖梁施工工艺流程图 16、后张法梁预制施工工艺流程图 17、预制梁安装施工工艺流程图 18、满堂支架现浇连续箱梁施工工艺流程图 19、桥面系施工工艺流程图 1、路堑开挖施工工艺流程图 测量放边桩 砍树挖根清表 修筑截水沟 修筑截水沟 修筑截水沟 机械检修试运转 修筑进场便道 土方开挖 边坡修整 土方开挖 装车运卸 石方钻孔爆破 挖石方 装车运卸 路堑到设计标高 解小石方 路基处理 路堑边沟施工 检验与验收 挖土方时 2、路堑石方爆破施工工艺流程图 爆破设计 整理工作面 测量放线 布置孔位 机械钻孔 测孔深孔径 算药量和装药结构 药包加工与装药堵塞 联网与起爆 检查与清理 检查与清理 效果分析 下一循环 调整孔间中和排距 调整线装药量 3、填土路堤施工工艺流程图 施工准备 清表与测量放线 填前压实 试验段确认 压实度检验 路基处理 卸土位布置 推平碾压找平 压实度检查 外型尺寸检查 土方挖运卸 洒水或翻晒 中间交工 合格 不合格 计量 上一层填筑 4、填石及土石混填路堤施工工艺流程图 不合格 测量放线 清表 填前压实 控制厚度卸石 填土埂压实 手排毛石 修便道、桥、涵 施工准备 机械整平检边 粒径自检 解小 大机械碾压 合格 控制沉降量 填石试验段 中间交工 不合格 合格 计量 上一层填方 5、钢筋砼圆管涵施工工艺流程图 测量定位放样 申请开工 测量资料等 工机料资料 基坑开挖 砂砾垫层 基础模板 基础混凝土 槽底验收 制作混凝土 试块制作 管节安装 管节制作或外购 管座混凝土 沉降缝处理 沉降缝设置 接口抹带 端翼墙 洞口铺砌 防水层涂刷 分项交工 评定报验 抹带养护 回填透水性材料 6、盖板涵施工工艺流程图 测量定位放样 申请开工 测量资料等 工机料资料 基坑开挖 砂砾垫层 浆砌片石或砼基础 槽底验收 沉降缝设置 ...
