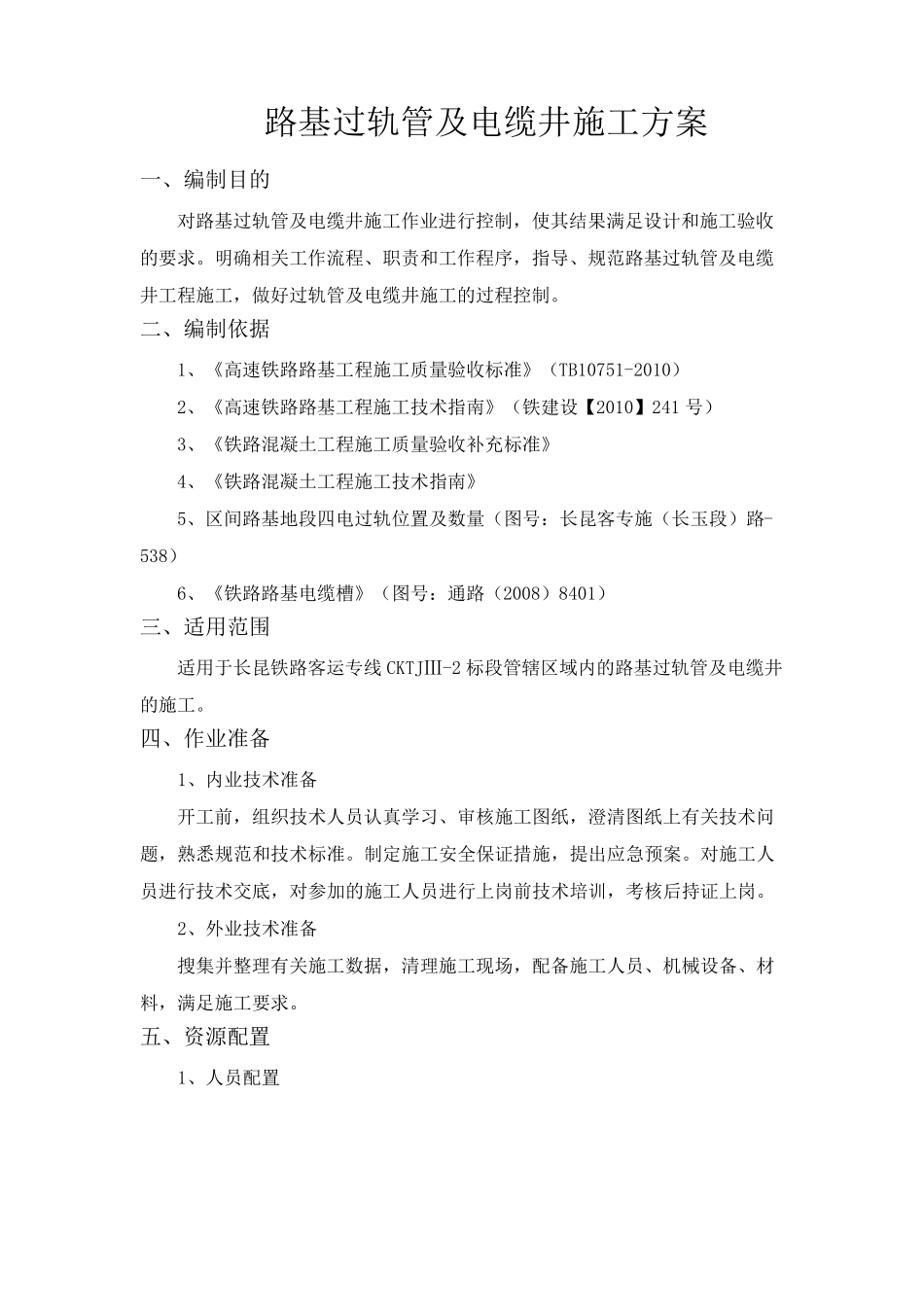

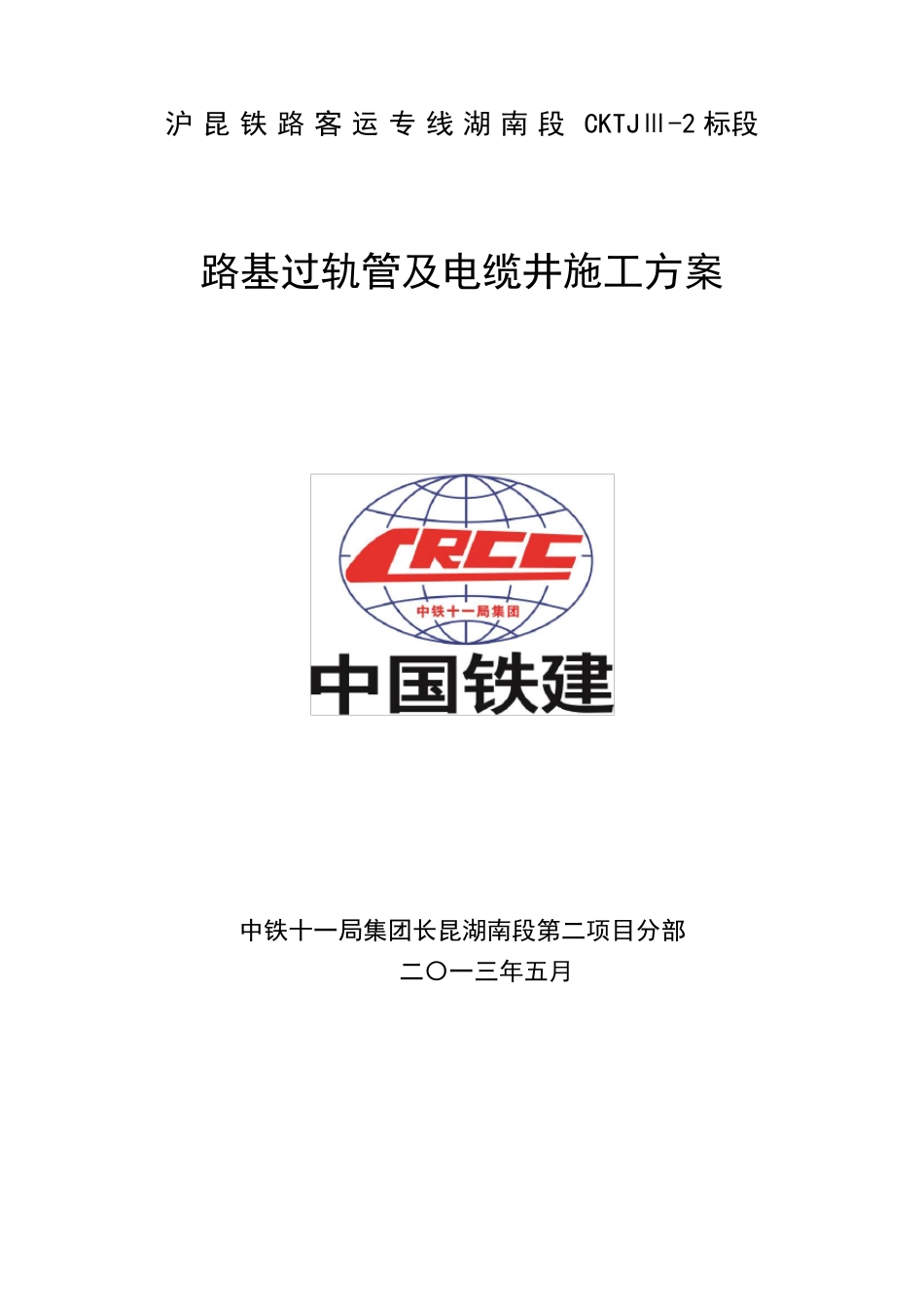

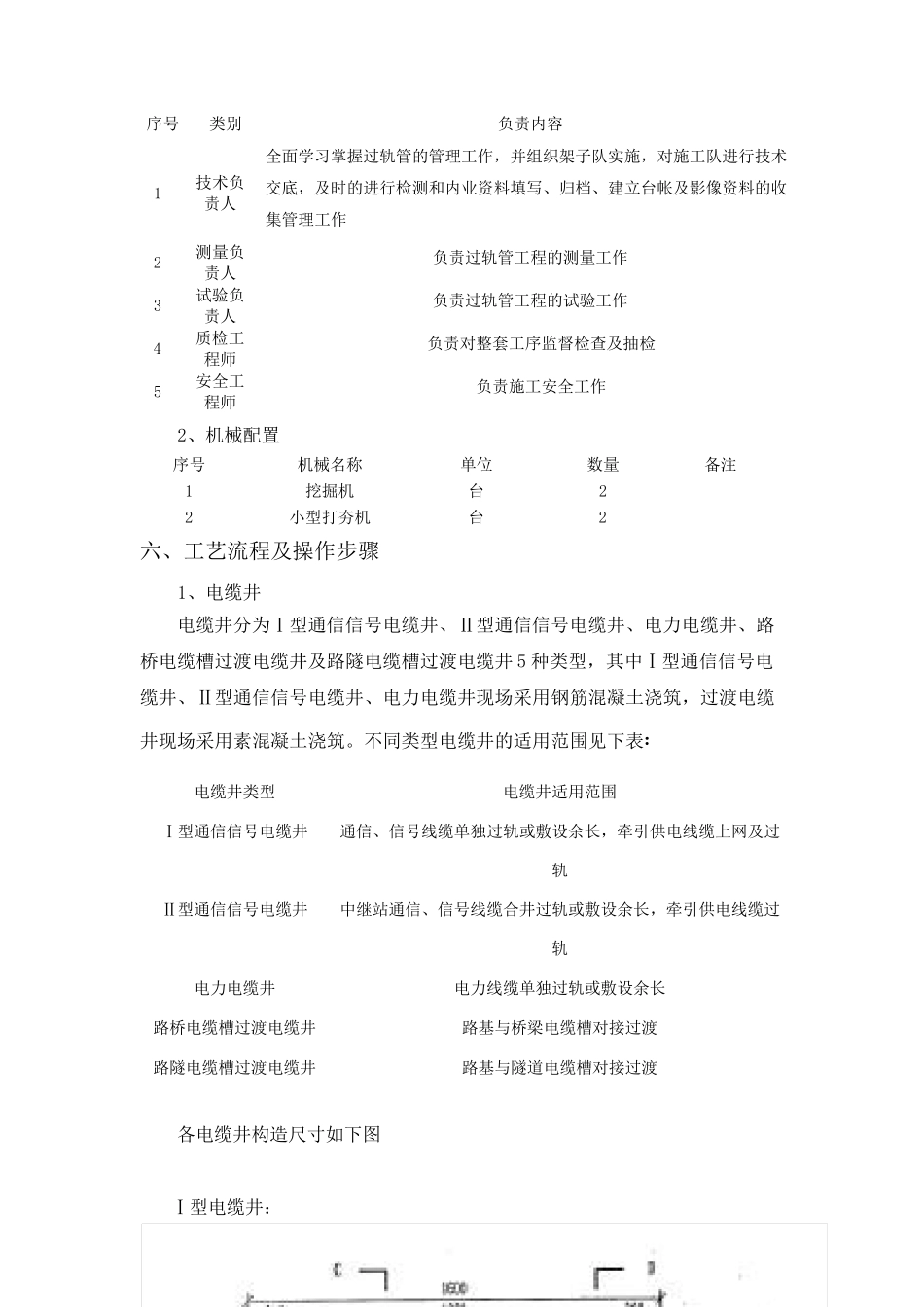

沪昆铁路客运专线湖南段CKTJⅢ-2 标段 路基过轨管及电缆井施工方案 中铁十一局集团长昆湖南段第二项目分部 二〇一三年五月 路基过轨管及电缆井施工方案 一、编制目的 对路基过轨管及电缆井施工作业进行控制，使其结果满足设计和施工验收的要求。明确相关工作流程、职责和工作程序，指导、规范路基过轨管及电缆井工程施工，做好过轨管及电缆井施工的过程控制。 二、编制依据 1、《高速铁路路基工程施工质量验收标准》（TB10751-2010） 2、《高速铁路路基工程施工技术指南》（铁建设【2010】241 号） 3、《铁路混凝土工程施工质量验收补充标准》 4、《铁路混凝土工程施工技术指南》 5、区间路基地段四电过轨位置及数量（图号：长昆客专施（长玉段）路-538） 6、《铁路路基电缆槽》（图号：通路（2008）8401） 三、适用范围 适用于长昆铁路客运专线CKTJⅢ-2 标段管辖区域内的路基过轨管及电缆井的施工。 四、作业准备 1、内业技术准备 开工前，组织技术人员认真学习、审核施工图纸，澄清图纸上有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加的施工人员进行上岗前技术培训，考核后持证上岗。 2、外业技术准备 搜集并整理有关施工数据，清理施工现场，配 备施工人员、机 械 设备、材料 ，满足施工要求。 五 、资 源 配 置 1、人员配 置 序号 类别 负责内容 1 技术负责人 全面学习掌握过轨管的管理工作，并组织架子队实施，对施工队进行技术交底，及时的进行检测和内业资料填写、归档、建立台帐及影像资料的收集管理工作 2 测量负责人 负责过轨管工程的测量工作 3 试验负责人 负责过轨管工程的试验工作 4 质检工程师 负责对整套工序监督检查及抽检 5 安全工程师 负责施工安全工作 2、机械配置 序号 机械名称 单位 数量 备注 1 挖掘机 台 2 2 小型打夯机 台 2 六、工艺流程及操作步骤 1、电缆井 电缆井分为Ⅰ型通信信号电缆井、Ⅱ型通信信号电缆井、电力电缆井、路桥电缆槽过渡电缆井及路隧电缆槽过渡电缆井5 种类型，其中Ⅰ型通信信号电缆井、Ⅱ型通信信号电缆井、电力电缆井现场采用钢筋混凝土浇筑，过渡电缆井现场采用素混凝土浇筑。不同类型电缆井的适用范围见下表： 电缆井类型 电缆井适用范围 Ⅰ型通信信号电缆井 通信、信号线缆单独过轨或敷设余长，牵引供电线缆上网及过轨 Ⅱ型通信信号电缆井 中继站通信...
