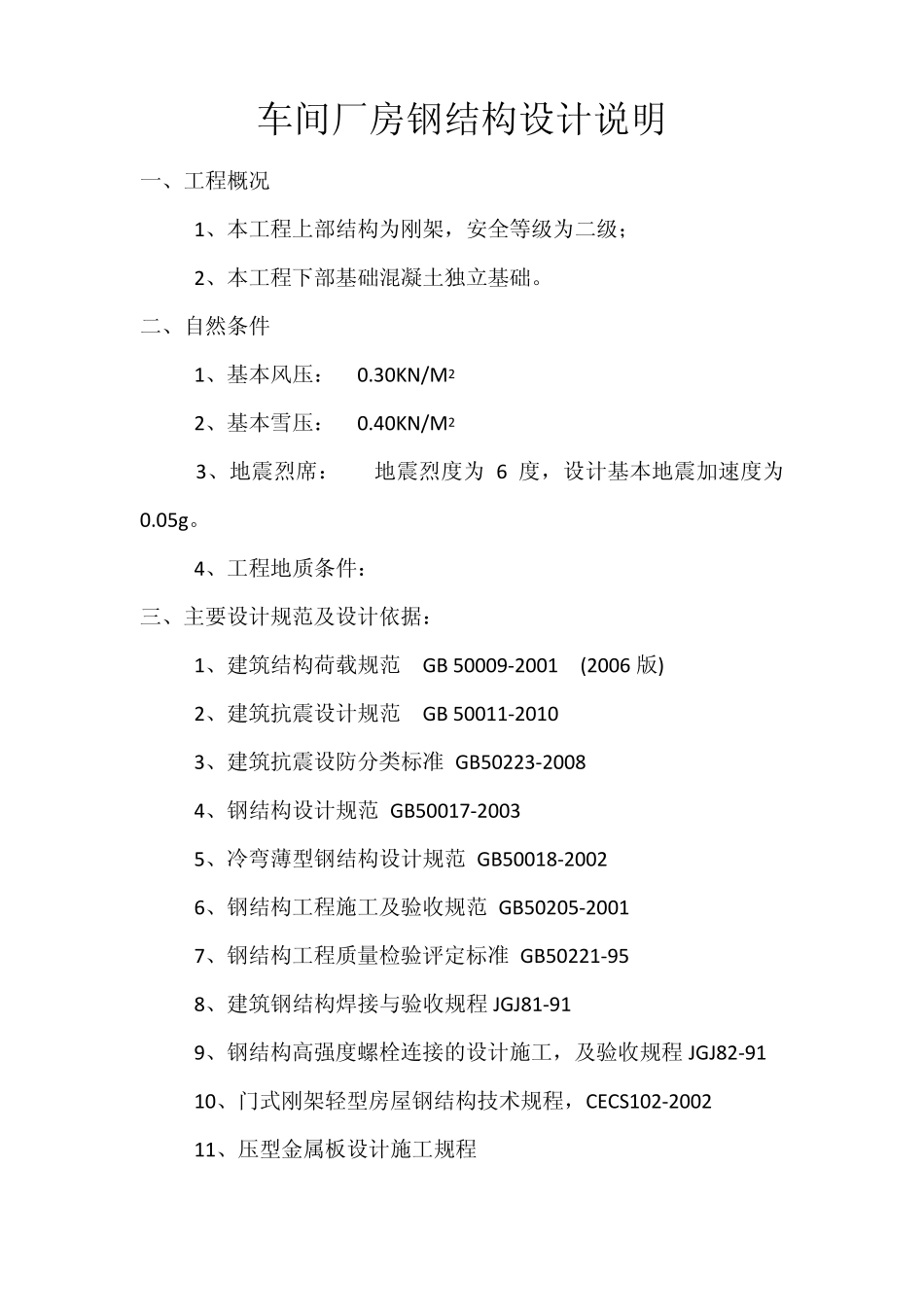

车间厂房钢结构设计说明 一、工程概况 1、本工程上部结构为刚架，安全等级为二级； 2、本工程下部基础混凝土独立基础。 二、自然条件 1、基本风压： 0.30KN/M2 2、基本雪压： 0.40KN/M2 3、地震烈席： 地震烈度为 6 度，设计基本地震加速度为0.05g。 4、工程地质条件： 三、主要设计规范及设计依据： 1、建筑结构荷载规范 GB 50009-2001 (2006 版) 2、建筑抗震设计规范 GB 50011-2010 3、建筑抗震设防分类标准 GB50223-2008 4、钢结构设计规范 GB50017-2003 5、冷弯薄型钢结构设计规范 GB50018-2002 6、钢结构工程施工及验收规范 GB50205-2001 7、钢结构工程质量检验评定标准 GB50221-95 8、建筑钢结构焊接与验收规程 JGJ81-91 9、钢结构高强度螺栓连接的设计施工，及验收规程 JGJ82-91 10、门式刚架轻型房屋钢结构技术规程，CECS102-2002 11、压型金属板设计施工规程 12、焊接 H 型钢 YB3301-92 13、建筑设计防火规范 GB50016-2006 14、工业建筑防腐蚀设计规范 GB50046-95 15、建筑地基基础设计规范 GB50007-2002 四、设计条件： 1、风荷载：基本风压：0.30KN/M2 地面粗糙度为 B 类。 2、雪荷载：基本雪压：0.40KN/M2 。 3、屋面彩板+檩条及支撑系统：0.15KN/M2 。 4、屋面活荷载： 0.50KN/M2 5、钢架自重：由设计软件自动选取。 五、材料 1、钢材：钢梁采用 Q345B；其化学成分及力学性能应符合（GB1591-88）标准中有关规定外，尚需附加保证常温冲击韧性之要求，檩条需镀锌，采用冷弯薄壁型钢，材质 Q235B，其质量标准应符合《通用冷弯开口型钢》（GB6723-86）；地脚螺栓采用 Q345，其他构件采用 Q235B； 2、焊条：手工焊时，钢号 Q235B 采用 E43XX 型焊条，钢号 Q345B采用 E50XX 型焊条，其性能应符合《碳钢焊条》(BG5117-85)的规定：自动或半自动焊时，采用《焊接用钢丝》(GB1300-95)中 H08 或 H08A焊 丝 配 合 中 锰 型 或 高 锰 型 焊 剂 ， 二 氧 化 碳 气 保 焊 焊 丝 采 用H08Mn 2SiA。两种不同钢号相连时采用底钢号焊接材料。 3、粗制螺栓，螺母和垫圈采用《GB700-88》规定的 Q235 号钢制作，其热处理，制作和技术要求应分别符合《GB5780-86》.(GB41-86). (GB95-85)的规定。 4、高强螺栓，螺母和垫圈采用《优质碳素结构钢技术条件》(GB699-88)中规定的钢材制作，其热处理，制作和技术要求应符合《钢结构用高强度大六角螺栓...
