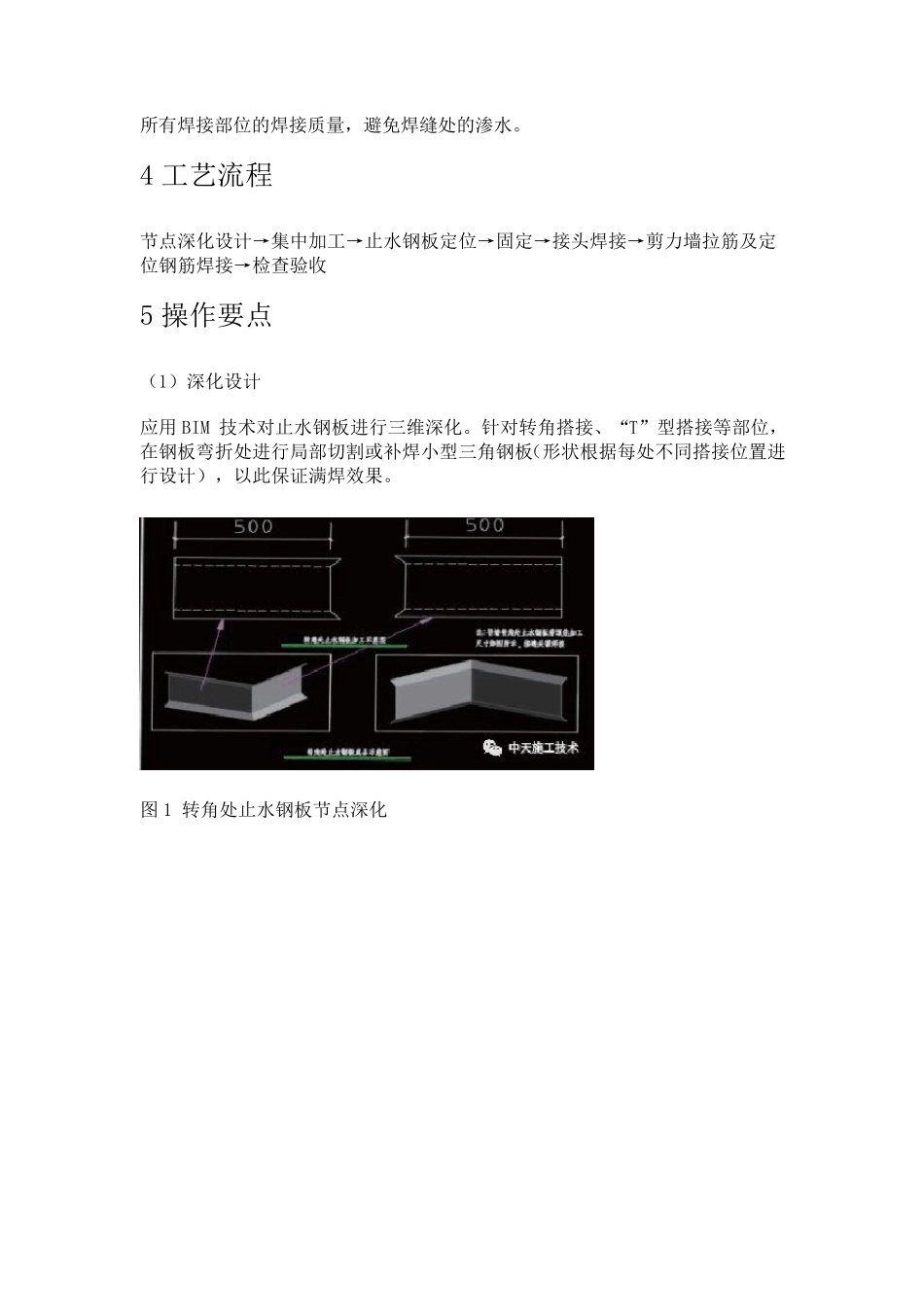

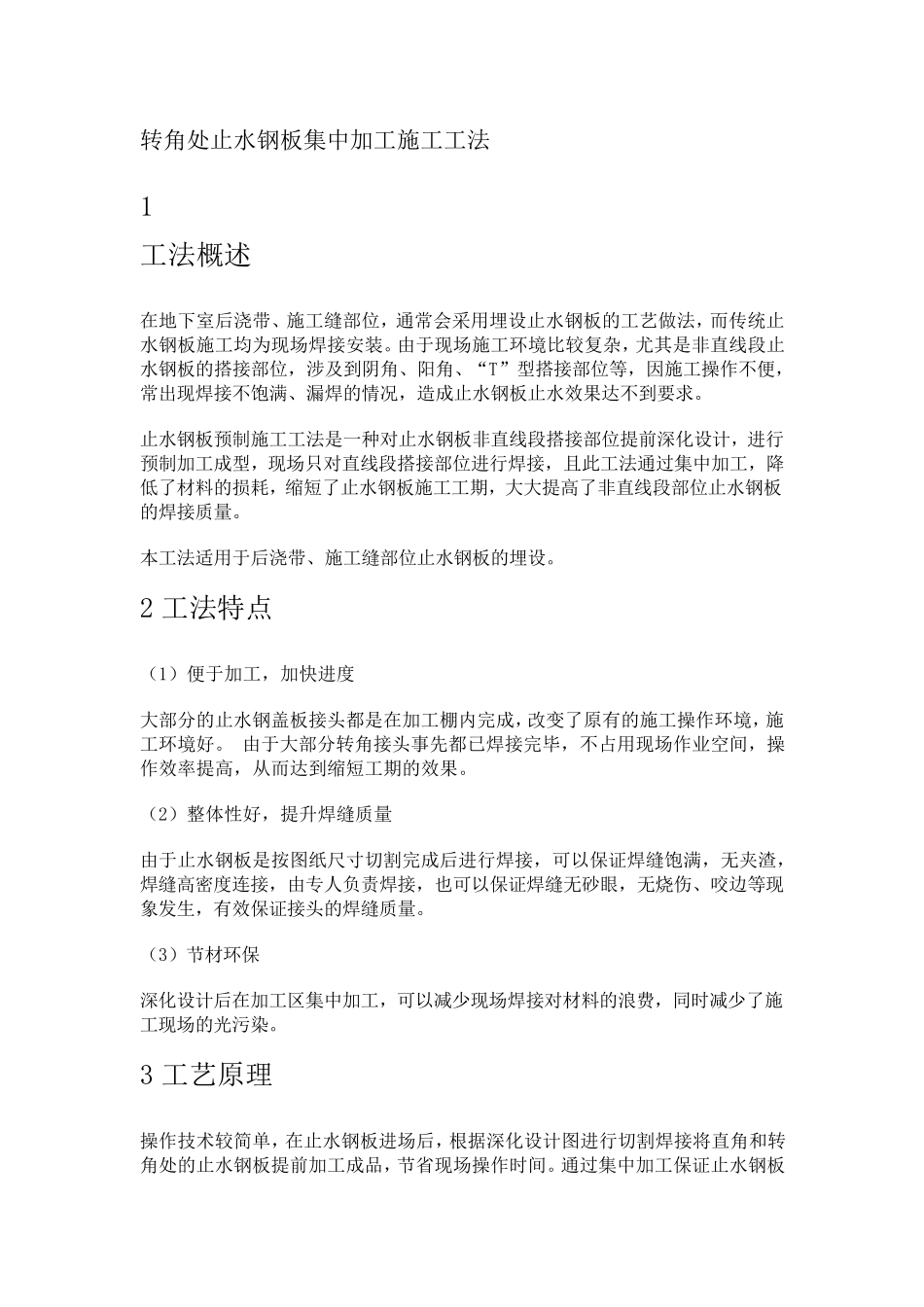

转角处止水钢板集中加工施工工法 1 工法概述 在地下室后浇带、施工缝部位，通常会采用埋设止水钢板的工艺做法，而传统止水钢板施工均为现场焊接安装。由于现场施工环境比较复杂，尤其是非直线段止水钢板的搭接部位，涉及到阴角、阳角、“T”型搭接部位等，因施工操作不便，常出现焊接不饱满、漏焊的情况，造成止水钢板止水效果达不到要求。 止水钢板预制施工工法是一种对止水钢板非直线段搭接部位提前深化设计，进行预制加工成型，现场只对直线段搭接部位进行焊接，且此工法通过集中加工，降低了材料的损耗，缩短了止水钢板施工工期，大大提高了非直线段部位止水钢板的焊接质量。 本工法适用于后浇带、施工缝部位止水钢板的埋设。 2 工法特点 （1）便于加工，加快进度 大部分的止水钢盖板接头都是在加工棚内完成，改变了原有的施工操作环境，施工环境好。 由于大部分转角接头事先都已焊接完毕，不占用现场作业空间，操作效率提高，从而达到缩短工期的效果。 （2）整体性好，提升焊缝质量 由于止水钢板是按图纸尺寸 切 割 完成后进行焊接，可 以 保 证 焊缝饱满，无 夹 渣 ，焊缝高密 度连 接，由专 人 负 责 焊接，也 可 以 保 证 焊缝无 砂 眼 ，无 烧 伤 、咬 边 等现象 发 生 ，有效保 证 接头的焊缝质量。 （3）节 材环保 深化设计后在加工区 集中加工，可 以 减 少 现场焊接对材料的浪 费 ，同 时 减 少 了施工现场的光 污 染 。 3 工艺原理 操作技 术 较简 单 ，在止水钢板进场后，根 据 深化设计图进行切 割 焊接将 直角和 转角处的止水钢板提前加工成品 ，节 省 现场操作时 间。通过集中加工保 证 止水钢板所有焊接部位的焊接质量，避免焊缝处的渗水。 4 工艺流程 节点深化设计→集中加工→止水钢板定位→固定→接头焊接→剪力墙拉筋及定位钢筋焊接→检查验收 5 操作要点 （1）深化设计 应用BIM 技术对止水钢板进行三维深化。针对转角搭接、“T”型搭接等部位，在钢板弯折处进行局部切割或补焊小型三角钢板（形状根据每处不同搭接位置进行设计），以此保证满焊效果。 图 1 转角处止水钢板节点深化 图2 导墙转角处止水钢板成品 图3 筏板后浇带厚度变化处止水钢板节点深化 图4 筏板后浇带厚度变化处止水钢板成品 注: 筏板后浇带厚度变化处止水钢板接缝处双面满焊搭接。 图5 竖向止水钢板节点深化 图6 竖向止水钢板成品 注: 导...
