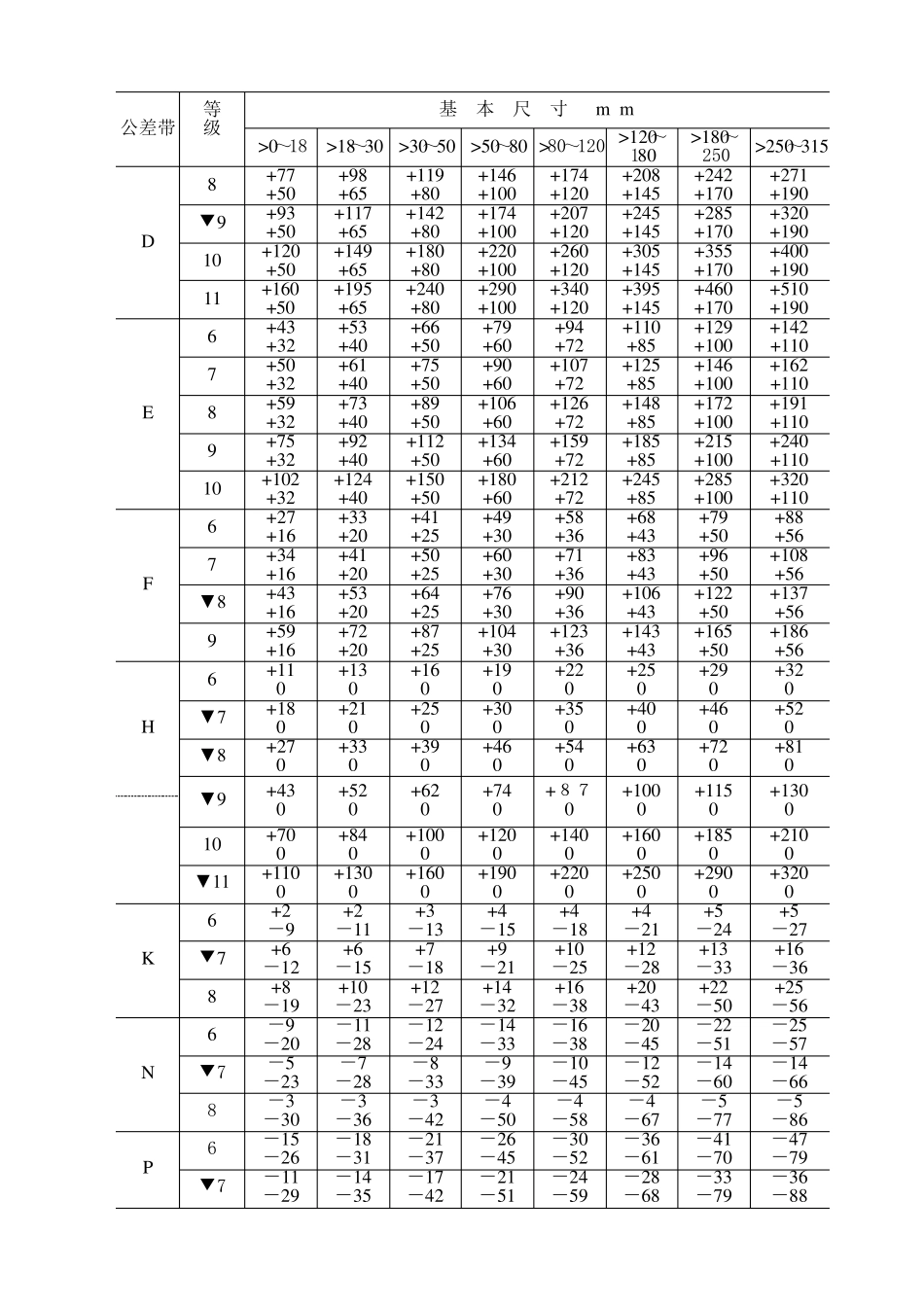

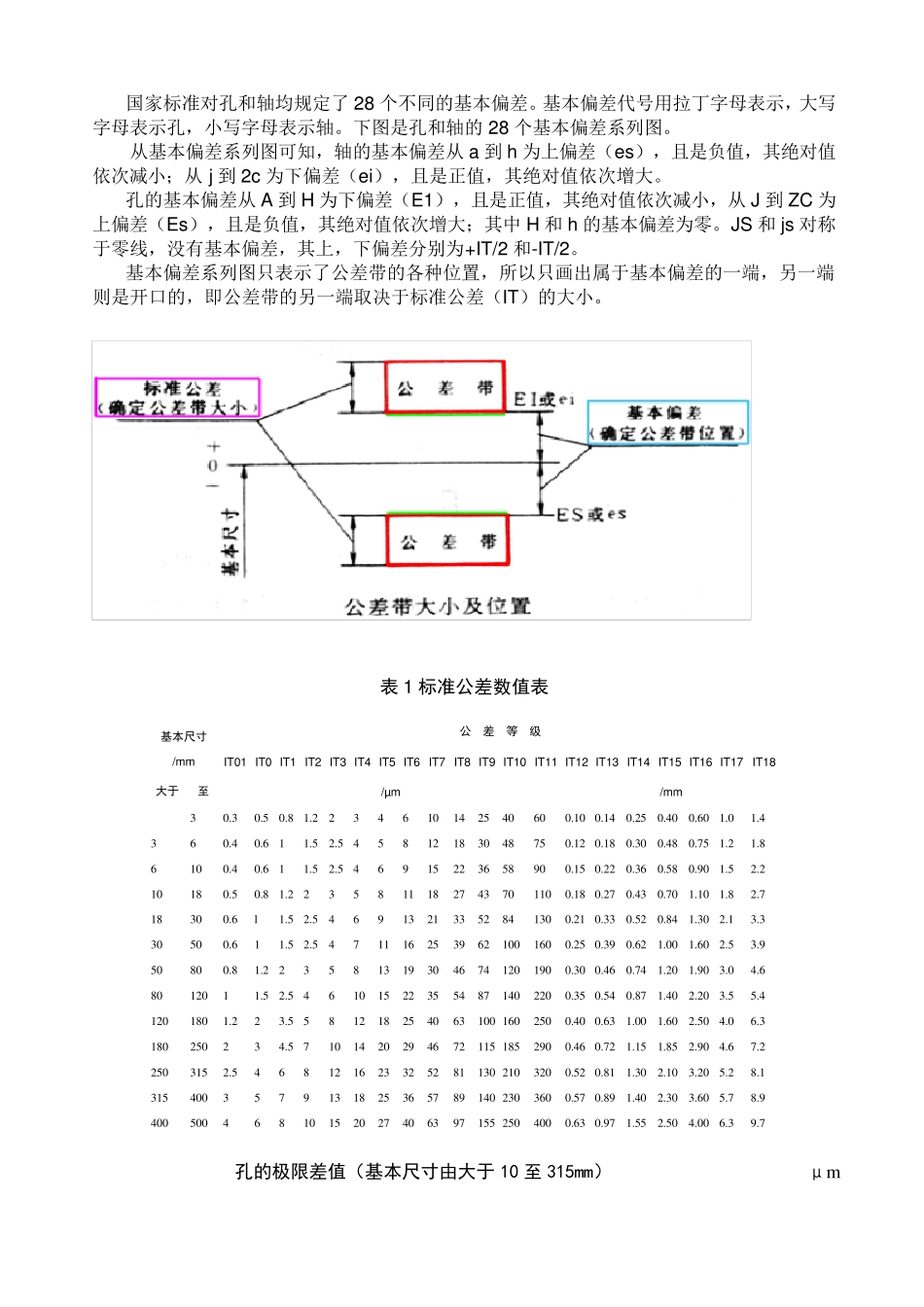

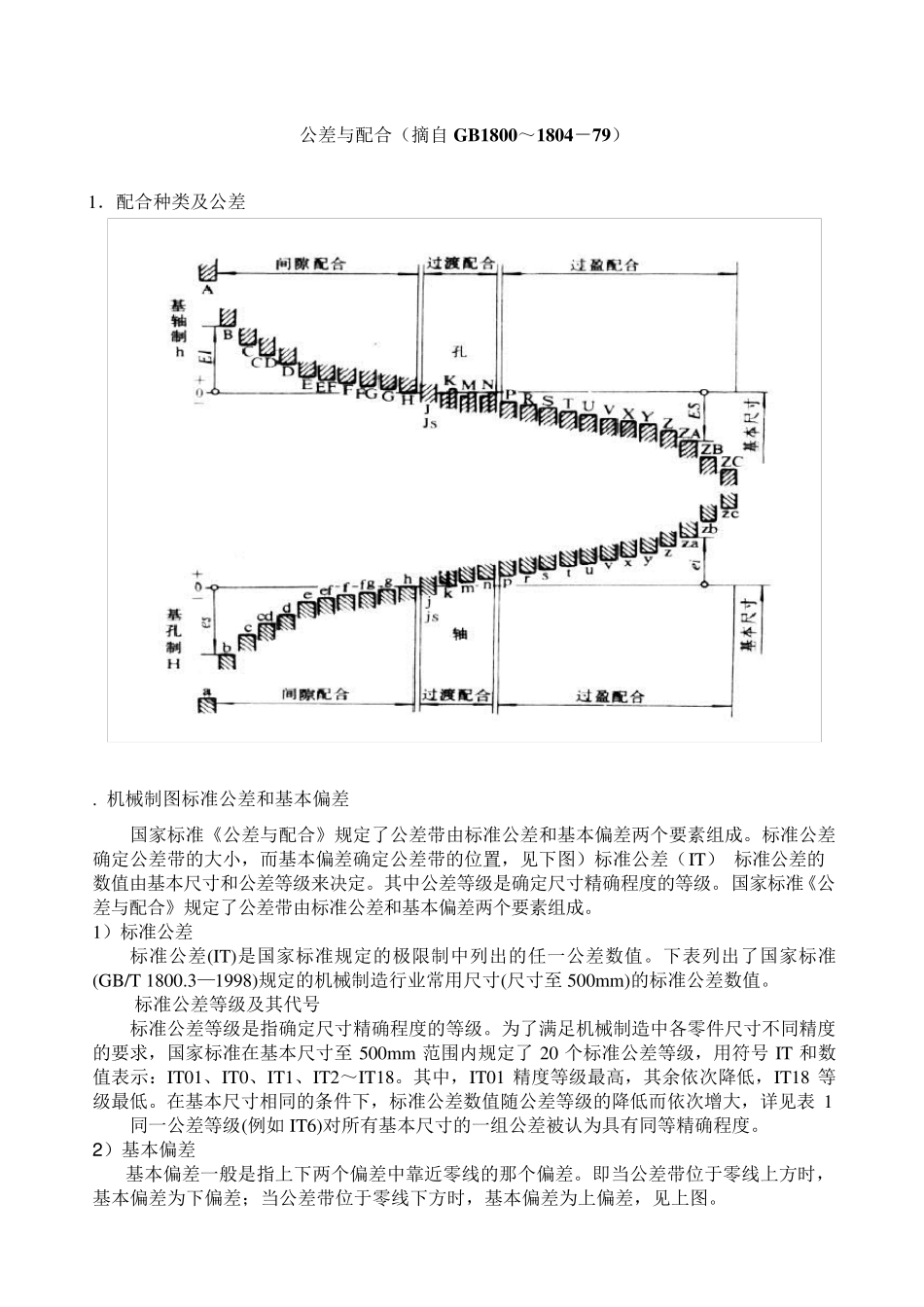

公差与配合(摘自GB1800~1804-79) 1.配合种类及公差 . 机械制图标准公差和基本偏差 国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。标准公差确定公差带的大小,而基本偏差确定公差带的位置,见下图)标准公差(IT) 标准公差的数值由基本尺寸和公差等级来决定。其中公差等级是确定尺寸精确程度的等级。国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。 1)标准公差 标准公差(IT)是国家标准规定的极限制中列出的任一公差数值。下表列出了国家标准(GB/T 1800.3—1998)规定的机械制造行业常用尺寸(尺寸至 500m m )的标准公差数值。 标准公差等级及其代号 标准公差等级是指确定尺寸精确程度的等级。为了满足机械制造中各零件尺寸不同精度的要求,国家标准在基本尺寸至 500m m 范围内规定了20 个标准公差等级,用符号 IT 和数值表示:IT01、IT0、IT1、IT2~IT18。其中,IT01 精度等级最高,其余依次降低,IT18 等级最低。在基本尺寸相同的条件下,标准公差数值随公差等级的降低而依次增大,详见表1 同一公差等级(例如 IT6)对所有基本尺寸的一组公差被认为具有同等精确程度。 2 )基本偏差 基本偏差一般是指上下两个偏差中靠近零线的那个偏差。即当公差带位于零线上方时,基本偏差为下偏差;当公差带位于零线下方时,基本偏差为上偏差,见上图。 国家标准对孔和轴均规定了28 个不同的基本偏差。基本偏差代号用拉丁字母表示,大写字母表示孔,小写字母表示轴。下图是孔和轴的28 个基本偏差系列图。 从基本偏差系列图可知,轴的基本偏差从 a 到 h 为上偏差(es),且是负值,其绝对值依次减小;从 j 到 2c 为下偏差(ei),且是正值,其绝对值依次增大。 孔的基本偏差从 A 到 H 为下偏差(E1),且是正值,其绝对值依次减小,从 J 到 ZC 为上偏差(Es),且是负值,其绝对值依次增大;其中 H 和h 的基本偏差为零。JS 和js 对称于零线,没有基本偏差,其上,下偏差分别为+IT/2 和-IT/2。 基本偏差系列图只表示了公差带的各种位置,所以只画出属于基本偏差的一端,另一端 则是开口的,即公差带的另一端取决于标准公差(IT)的大小。 表1 标准公差数值表 基本尺寸 /mm 公 差 等 级 IT01 IT0 IT1 IT2 IT3 IT4 IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 IT13 IT14 IT15 IT16 IT17 IT18 大于 至 /µm /mm 3 0.3 0.5 0....
