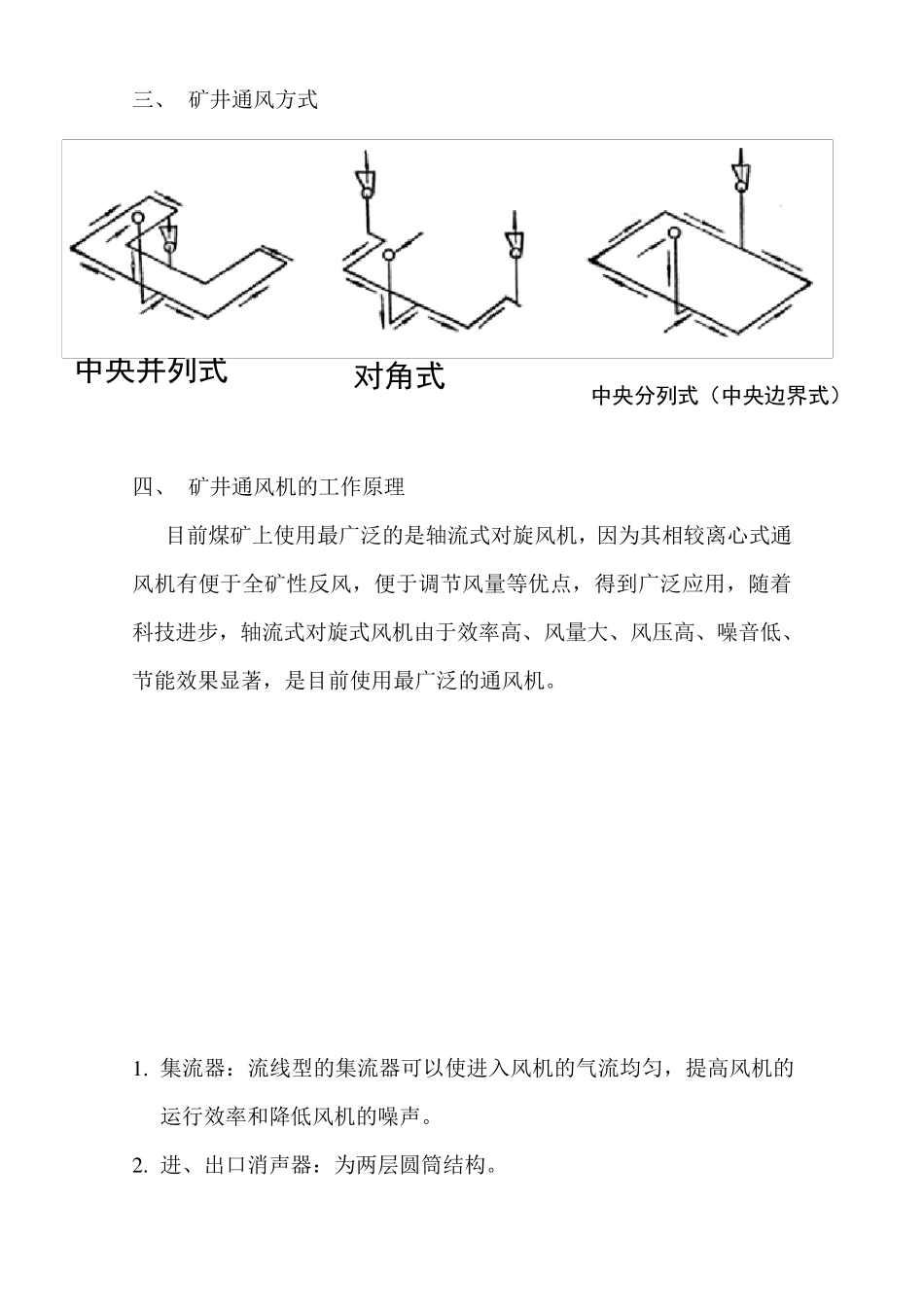

轴流式通风机工作原理 一、 矿井通风设备的意义： 向井下输送足够的新鲜空气，稀释和排除有害、有毒气体，调节井下所需的风量、温度和湿度，改善劳动条件，保证矿井安全生产。 二、 矿井机械通风： 1. 抽出式通风 通风机位于系统的出口端， 借助通风机的抽力， 使新鲜空气从进风井流入井内， 经出出风井排出。 2. 压入式通风 设备位于系统的入口处， 新鲜的空气借助通风机的动力压入井内， 并克服矿井巷道阻力，由出风井排出。 3. 两种通风方式的比较 抽出式通风由于是负压通风，一旦通风机停转，井下的空气压力会略有升高，瓦斯涌出量就会减少，有抑制瓦斯的作用； 压入式通风由于是正压通风，一旦通风机停转，井下的空气压力会下降，瓦斯涌出量会增加，是安全受到威胁，一般禁用。 z 1 2 3 5 6 h 4 1 z2 2 h ρm1 ρm2 1’ 三、 矿井通风方式 四、 矿井通风机的工作原理 目前煤矿上使用最广泛的是轴流式对旋风机，因为其相较离心式通风机有便于全矿性反风，便于调节风量等优点，得到广泛应用，随着科技进步，轴流式对旋式风机由于效率高、风量大、风压高、噪音低、节能效果显著，是目前使用最广泛的通风机。 1 . 集流器：流线型的集流器可以使进入风机的气流均匀，提高风机的运行效率和降低风机的噪声。 2 . 进、出口消声器：为两层圆筒结构。 中央并列式 对角式 中央分列式（中央边界式） 3 . 整流罩：流线型的整流罩可以使风机内流场得到优化，提高风机的运行效率和降低风机的噪声。 4 . 电动机： 5 . 一级叶轮： 6 . 二级叶轮： 7 . 扩压器：可以回收一定的动压，提高风机的静压比。 五、对旋风机优点： 1 、为了适合煤矿通风网路的阻力要求，并确保通风机效率，该机采用了对旋式结构，两机叶轮互为反向旋转，可以省去中导叶并减少中导叶的损失，提高了风机效率。 2 、采用电机与叶轮直联的型式，避免了传动装置损坏事故，也消除了传动装置的能量损耗，提高了风机装置效率。 3 、电机均安装在风机主风筒内的密闭罩中，密闭罩具有一定的耐压性，可以使电机与风机流道中含瓦斯的气体隔绝，同时还起一定的散热作用， 密闭罩设有两排流线型风管道，通过主风筒与地面大气相通，使新鲜空气流入密闭罩中，同时又可使罩内空气在风机运行中保持正压状态。 4 、风机最高装置静压效率可达 8 6 %以上，高效区宽广，可确保矿井在三个开采阶段主扇效率均为 7 5 %以上。扭...
