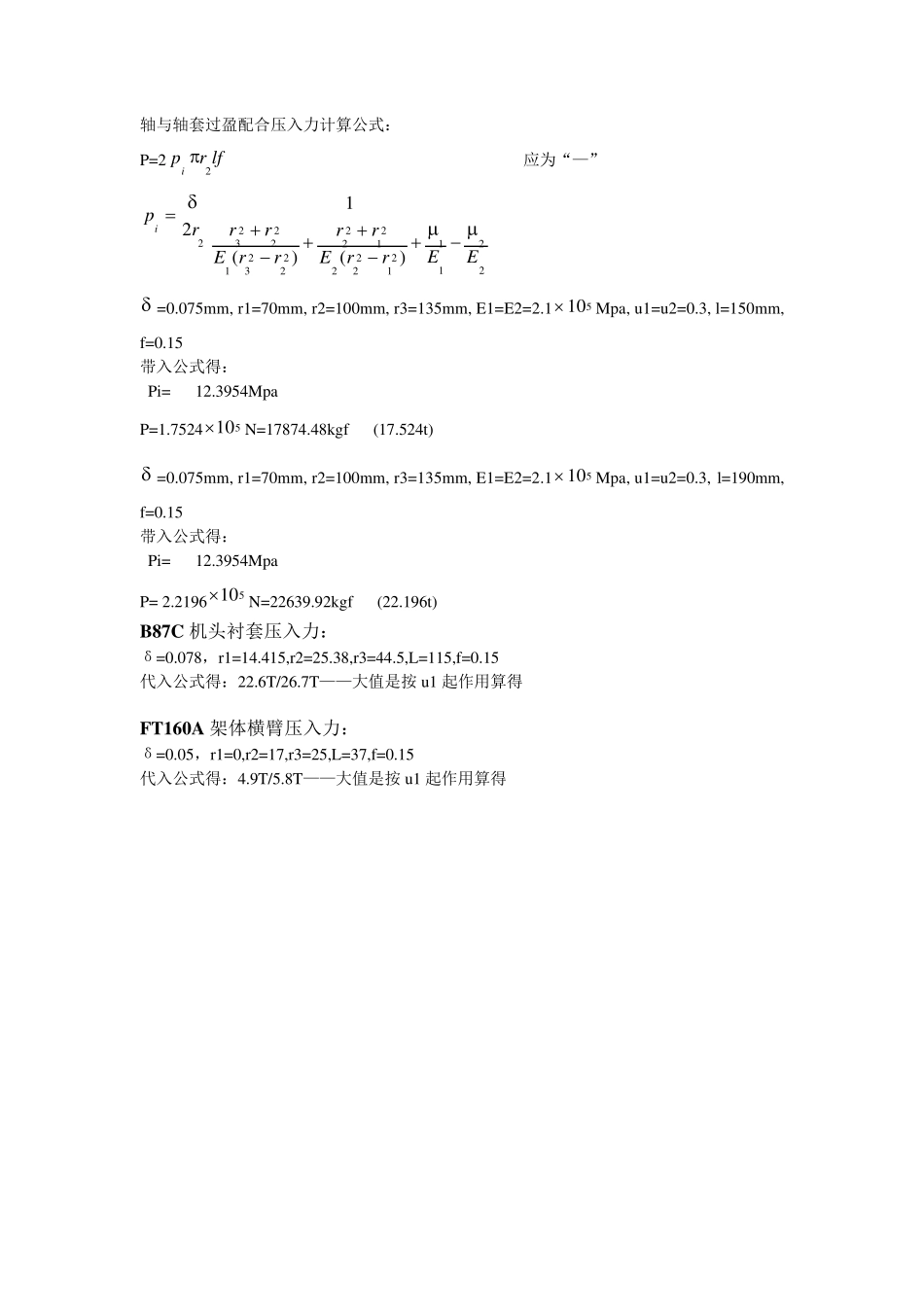

过盈配合压入力计算_第1页
1/10

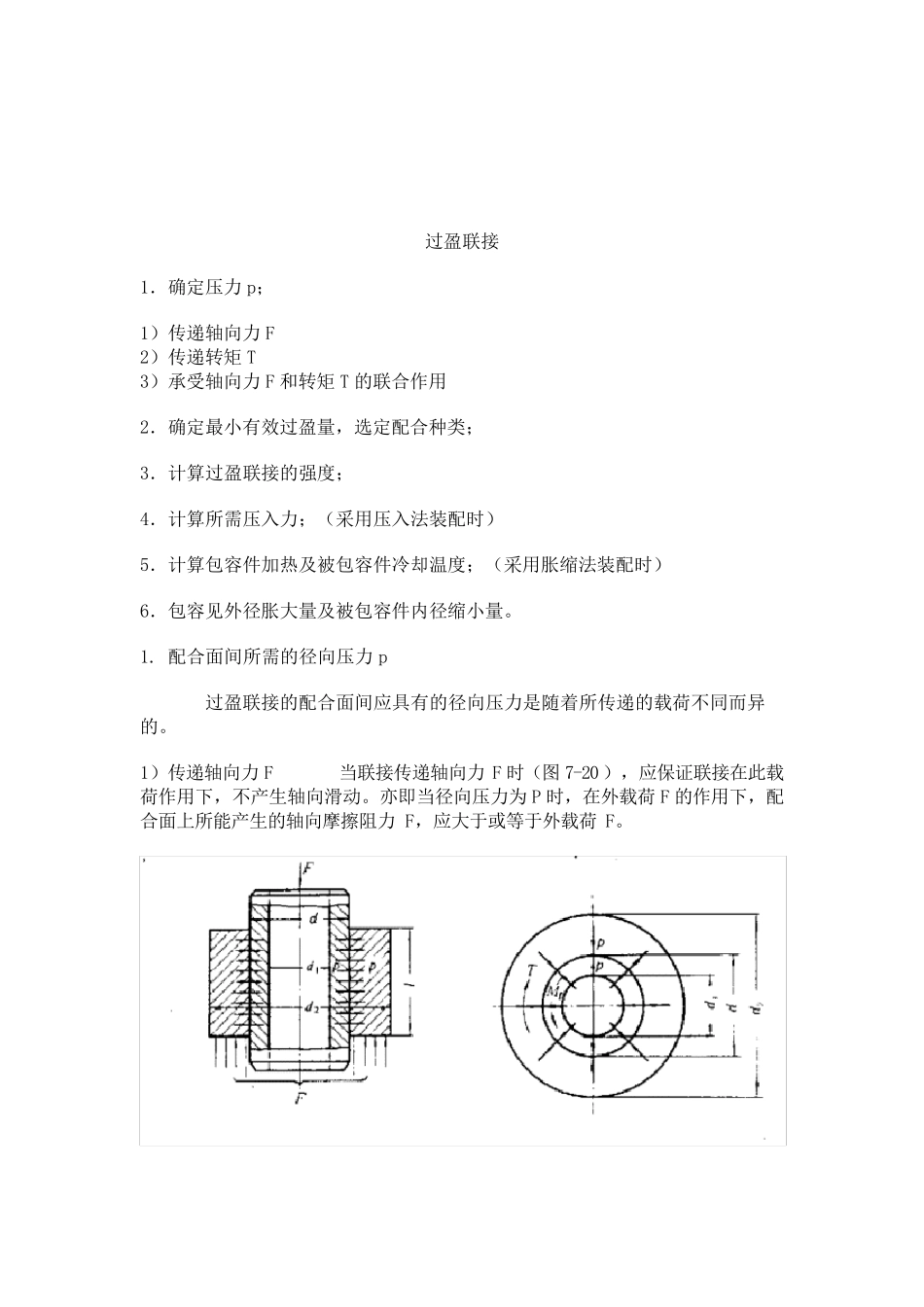

过盈配合压入力计算_第2页
2/10

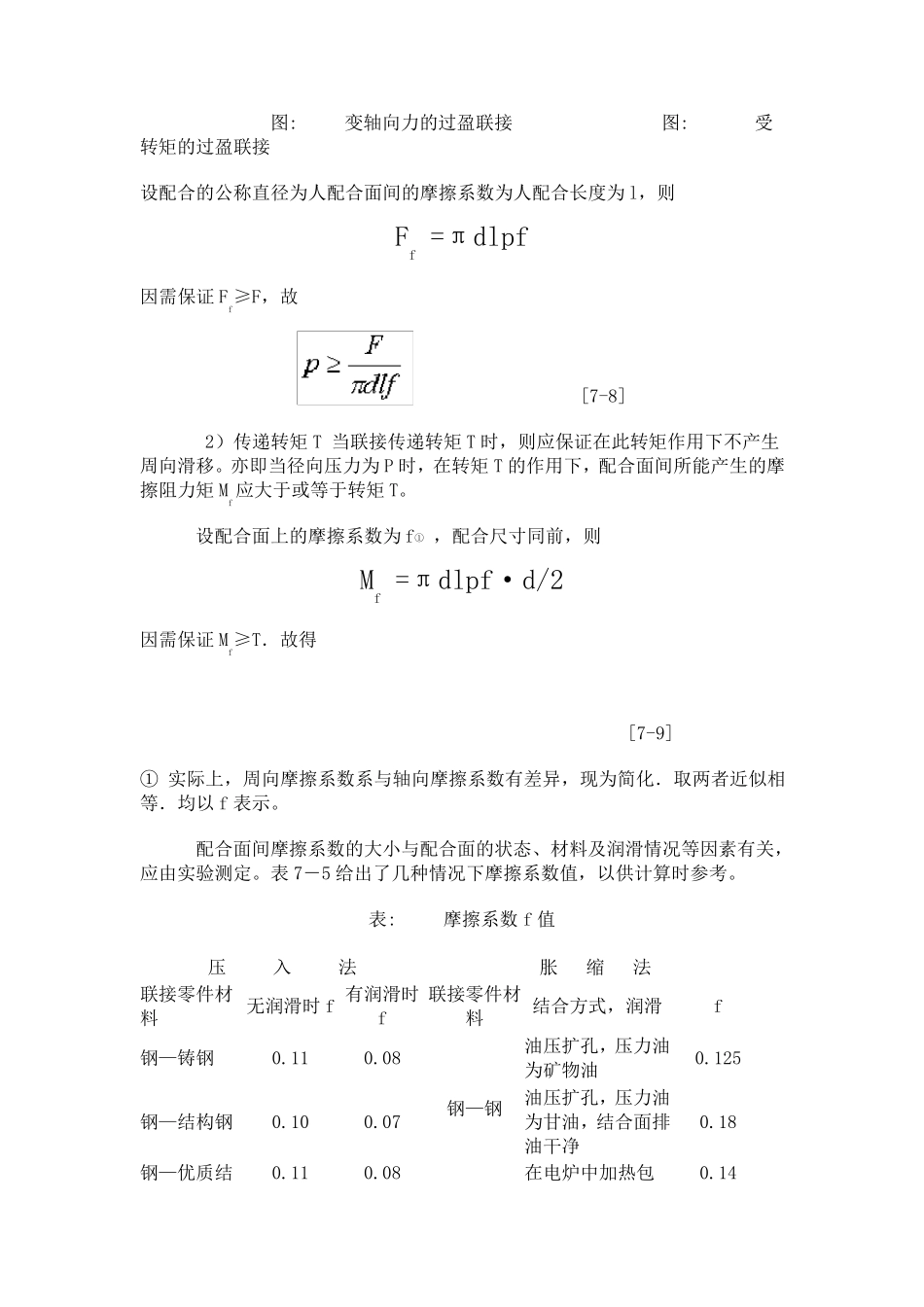

过盈配合压入力计算_第3页
3/10
轴与轴套过盈配合压入力计算公式: P=2iplfr2 应为“—” 22112122221222223122232)()(12EErrErrrrErrrpi  =0.075mm, r1=70mm, r2=100mm, r3=135mm, E1=E2=2.1510 Mpa, u 1=u 2=0.3, l=150mm, f=0.15 带入公式得: Pi= 12.3954Mpa P=1.7524510N=17874.48kgf (17.524t)  =0.075mm, r1=70mm, r2=100mm, r3=135mm, E1=E2=2.1510 Mpa, u 1=u 2=0.3, l=190mm, f=0.15 带入公式得: Pi= 12.3954Mpa P= 2.2196510N=22639.92kgf (22.196t) B87C 机头衬套压入力: δ=0.078,r1=14.415,r2=25.38,r3=44.5,L=115,f=0.15 代入公式得:22.6T/26.7T——大值是按 u 1 起作用算得 FT160A 架体横臂压入力: δ=0.05,r1=0,r2=17,r3=25,L=37,f=0.15 代入公式得:4.9T/5.8T——大值是按 u 1 起作用算得 过盈联接 1.确定压力p; 1)传递轴向力F 2)传递转矩T 3)承受轴向力F 和转矩T 的联合作用 2.确定最小有效过盈量,选定配合种类; 3.计算过盈联接的强度; 4.计算所需压入力;(采用压入法装配时) 5.计算包容件加热及被包容件冷却温度;(采用胀缩法装配时) 6.包容见外径胀大量及被包容件内径缩小量。 1. 配合面间所需的径向压力p 过盈联接的配合面间应具有的径向压力是随着所传递的载荷不同而异的。 1)传递轴向力F 当联接传递轴向力F 时(图 7-20 ),应保证联接在此载荷作用下,不产生轴向滑动。亦即当径向压力为 P 时,在外载荷 F 的作用下,配合面上所能产生的轴向摩擦阻力F,应大于或等于外载荷 F。 图: 变轴向力的过盈联接 图: 受转矩的过盈联接 设配合的公称直径为人配合面间的摩擦系数为人配合长度为l,则 Ff =πdlpf 因需保证Ff≥F,故 [7-8] 2)传递转矩T 当联接传递转矩T 时,则应保证在此转矩作用下不产生周向滑移。亦即当径向压力为P 时,在转矩T 的作用下,配合面间所能产生的摩擦阻力矩Mf应大于或等于转矩T。 设配合面上的摩擦系数为f① ,配合尺寸同前,则 Mf =πdlpf·d/2 因需保证Mf≥T.故得 [7-9] ① 实际上,周向摩擦系数系与轴向摩擦系数有差异,现为简化.取两者近似相等.均以 f 表示。 配合面间摩擦系数的大小与配合面的状态、材料及润滑情况等因素有关,应由实验测定。表 7-5 给出了几种情况下摩擦系数值,以供计算时参考。 表: 摩擦系数f 值 压 入 法 胀 缩 法 联接...
