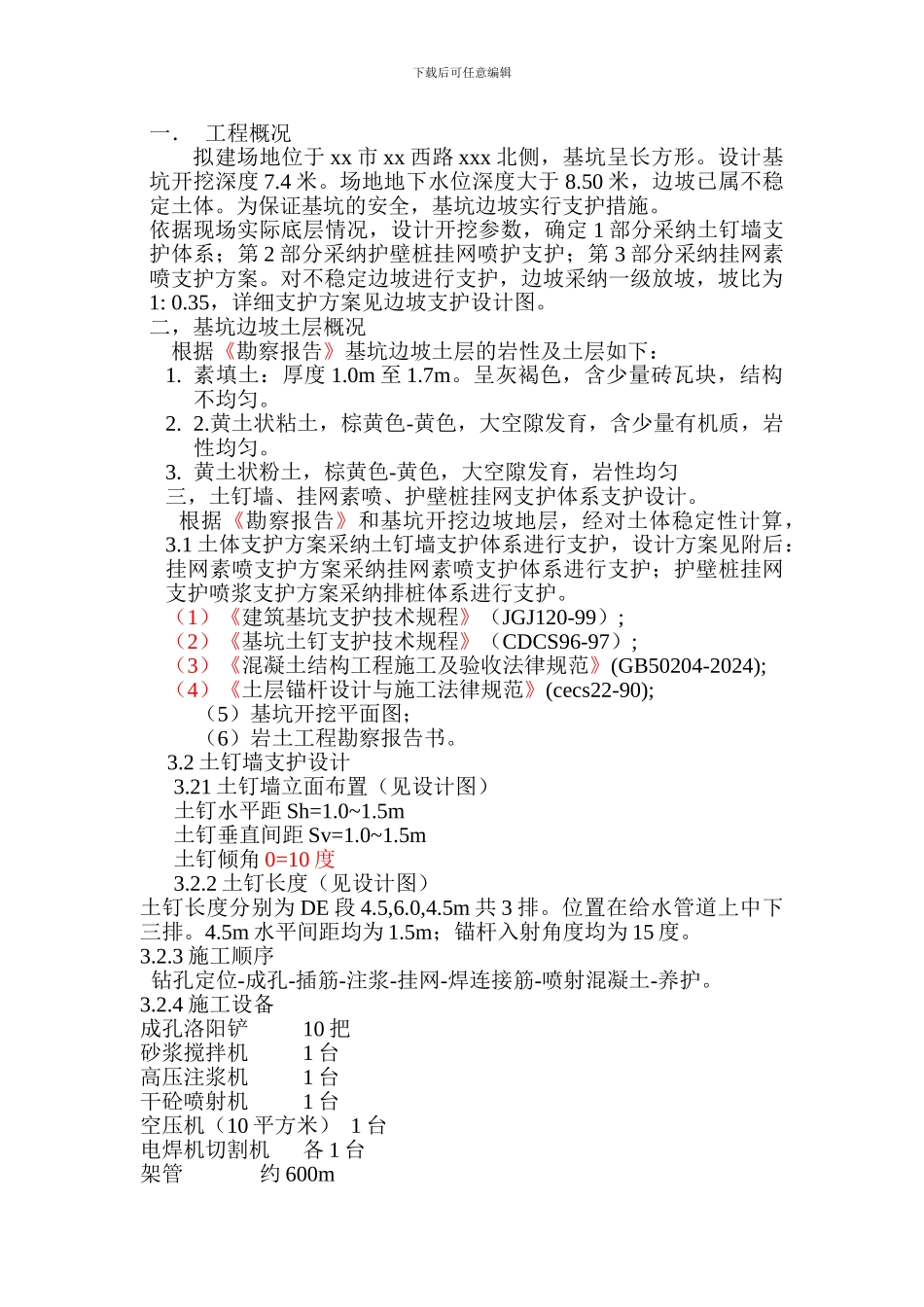

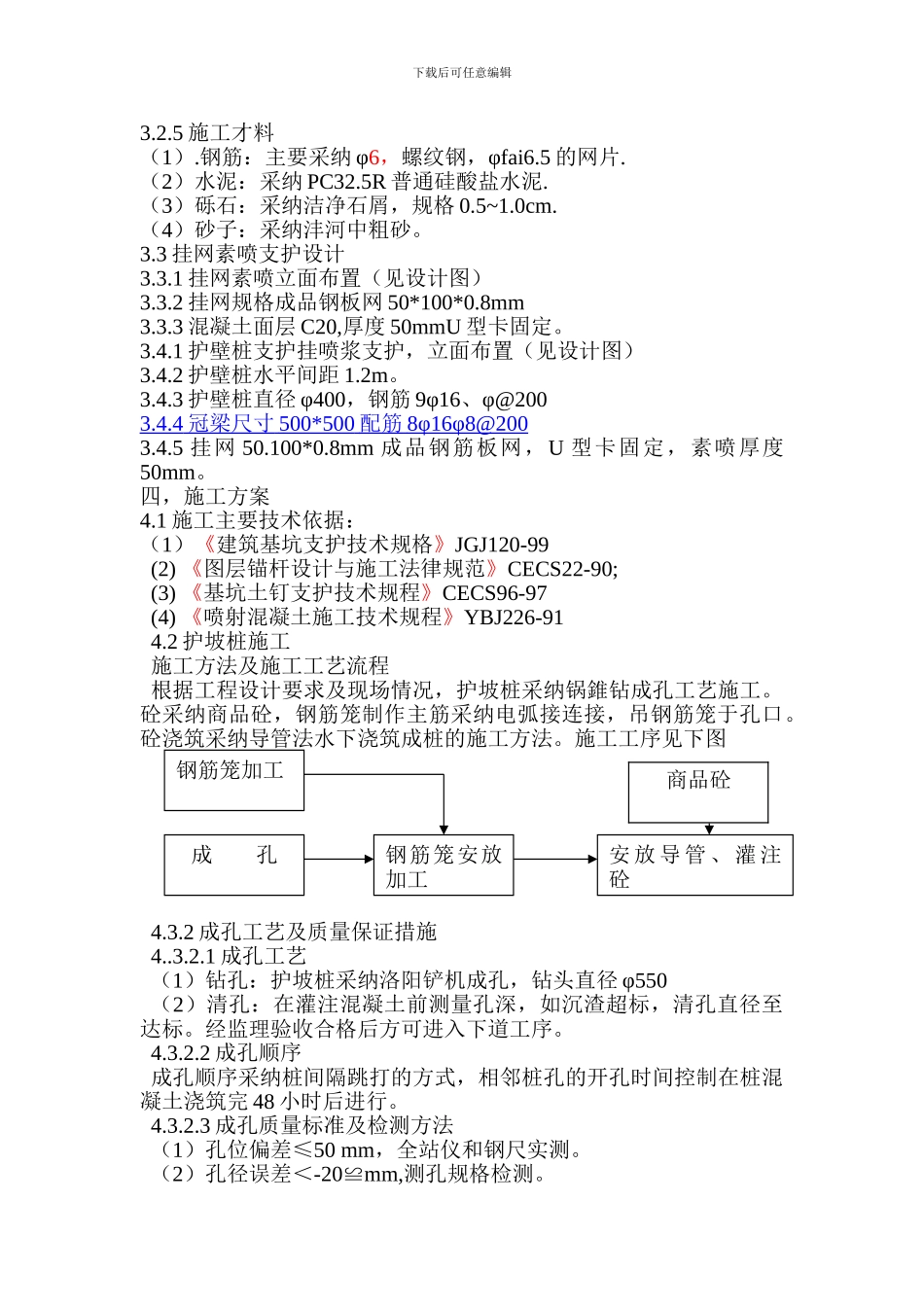

下载后可任意编辑一． 工程概况拟建场地位于 xx 市 xx 西路 xxx 北侧，基坑呈长方形。设计基坑开挖深度 7.4 米。场地地下水位深度大于 8.50 米，边坡已属不稳定土体。为保证基坑的安全，基坑边坡实行支护措施。依据现场实际底层情况，设计开挖参数，确定 1 部分采纳土钉墙支护体系；第 2 部分采纳护壁桩挂网喷护支护；第 3 部分采纳挂网素喷支护方案。对不稳定边坡进行支护，边坡采纳一级放坡，坡比为1: 0.35，详细支护方案见边坡支护设计图。二，基坑边坡土层概况根据《勘察报告》基坑边坡土层的岩性及土层如下：1. 素填土：厚度 1.0m 至 1.7m。呈灰褐色，含少量砖瓦块，结构不均匀。2. 2.黄土状粘土，棕黄色-黄色，大空隙发育，含少量有机质，岩性均匀。3. 黄土状粉土，棕黄色-黄色，大空隙发育，岩性均匀三，土钉墙、挂网素喷、护壁桩挂网支护体系支护设计。 根据《勘察报告》和基坑开挖边坡地层，经对土体稳定性计算，3.1 土体支护方案采纳土钉墙支护体系进行支护，设计方案见附后：挂网素喷支护方案采纳挂网素喷支护体系进行支护；护壁桩挂网支护喷浆支护方案采纳排桩体系进行支护。（1）《建筑基坑支护技术规程》（JGJ120-99）;（2）《基坑土钉支护技术规程》（CDCS96-97）;（3）《混凝土结构工程施工及验收法律规范》(GB50204-2024);（4）《土层锚杆设计与施工法律规范》(cecs22-90);（5）基坑开挖平面图；（6）岩土工程勘察报告书。 3.2 土钉墙支护设计3.21 土钉墙立面布置（见设计图）土钉水平距 Sh=1.0~1.5m土钉垂直间距 Sv=1.0~1.5m土钉倾角 0=10 度3.2.2 土钉长度（见设计图）土钉长度分别为 DE 段 4.5,6.0,4.5m 共 3 排。位置在给水管道上中下三排。4.5m 水平间距均为 1.5m；锚杆入射角度均为 15 度。3.2.3 施工顺序 钻孔定位-成孔-插筋-注浆-挂网-焊连接筋-喷射混凝土-养护。3.2.4 施工设备成孔洛阳铲 10 把砂浆搅拌机 1 台高压注浆机 1 台干砼喷射机 1 台空压机（10 平方米） 1 台电焊机切割机 各 1 台架管 约 600m下载后可任意编辑3.2.5 施工才料（1）.钢筋：主要采纳 φ6，螺纹钢，φfai6.5 的网片.（2）水泥：采纳 PC32.5R 普通硅酸盐水泥.（3）砾石：采纳洁净石屑，规格 0.5~1.0cm.（4）砂子：采纳沣河中粗砂。3.3 挂网素喷支护设计3.3.1 挂网素喷立面布置（见设计图）3.3.2 挂网规格成品钢板网 50*100*0.8mm3.3.3 混凝土面层 C20,厚度 50mmU 型...
