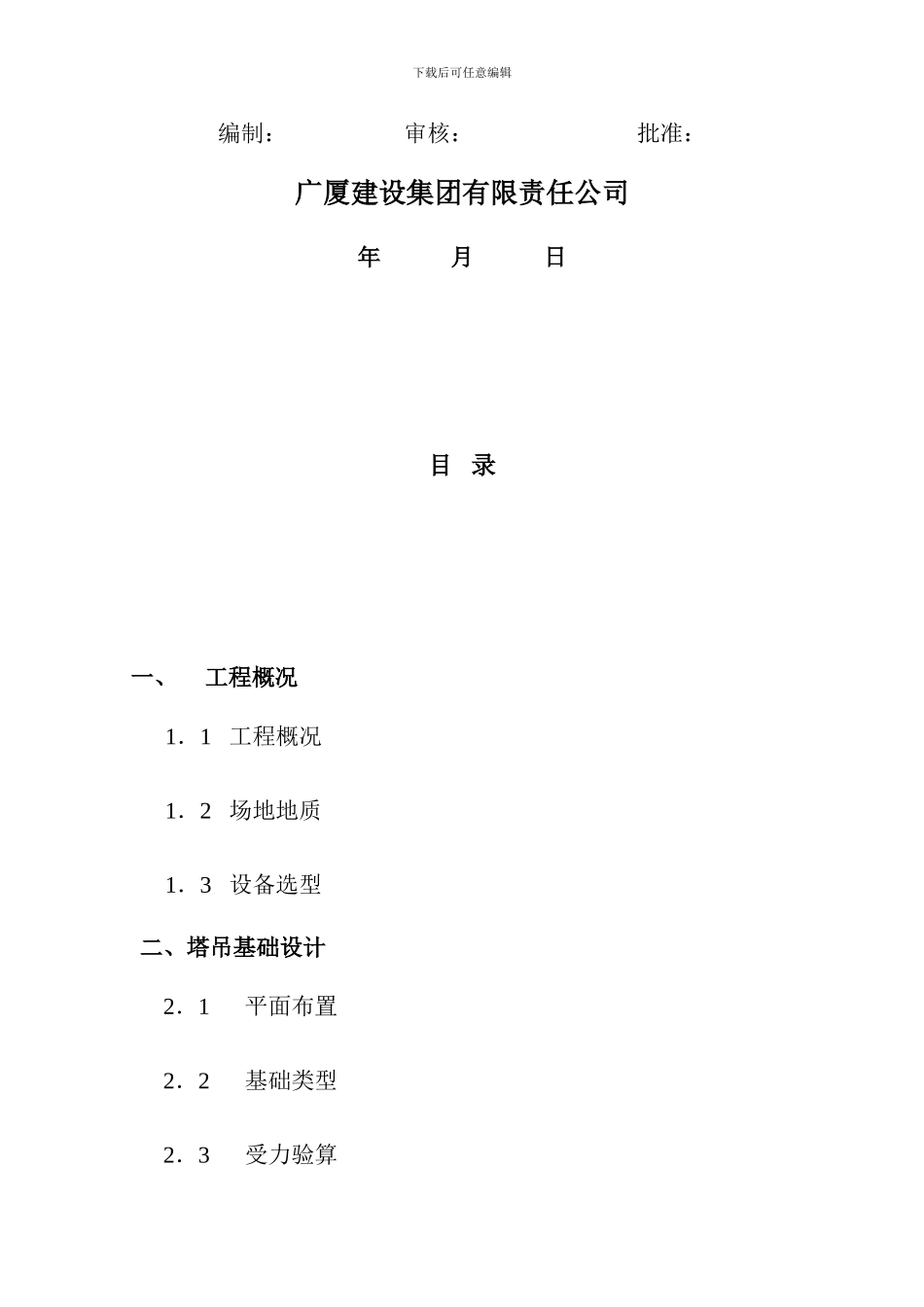

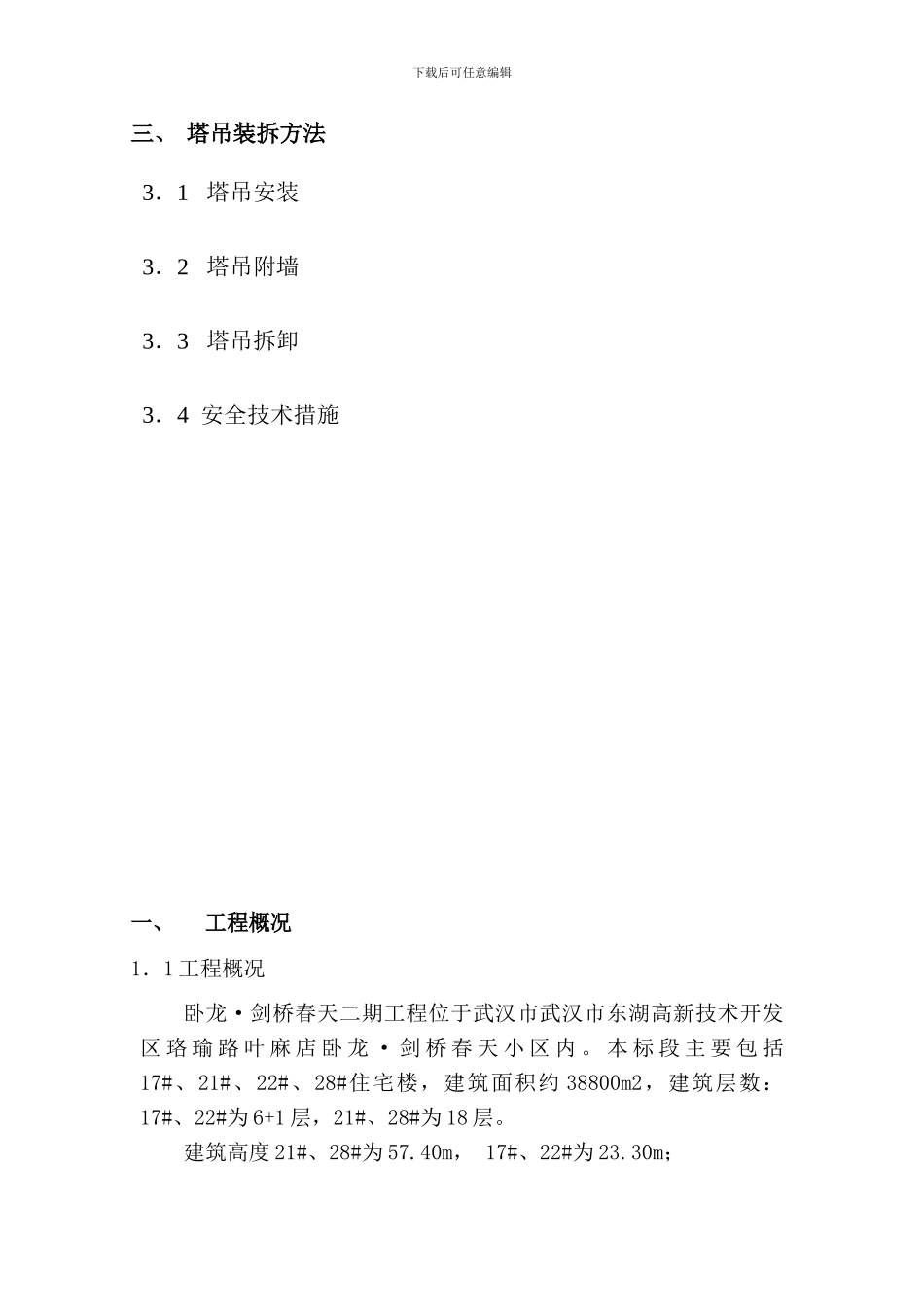

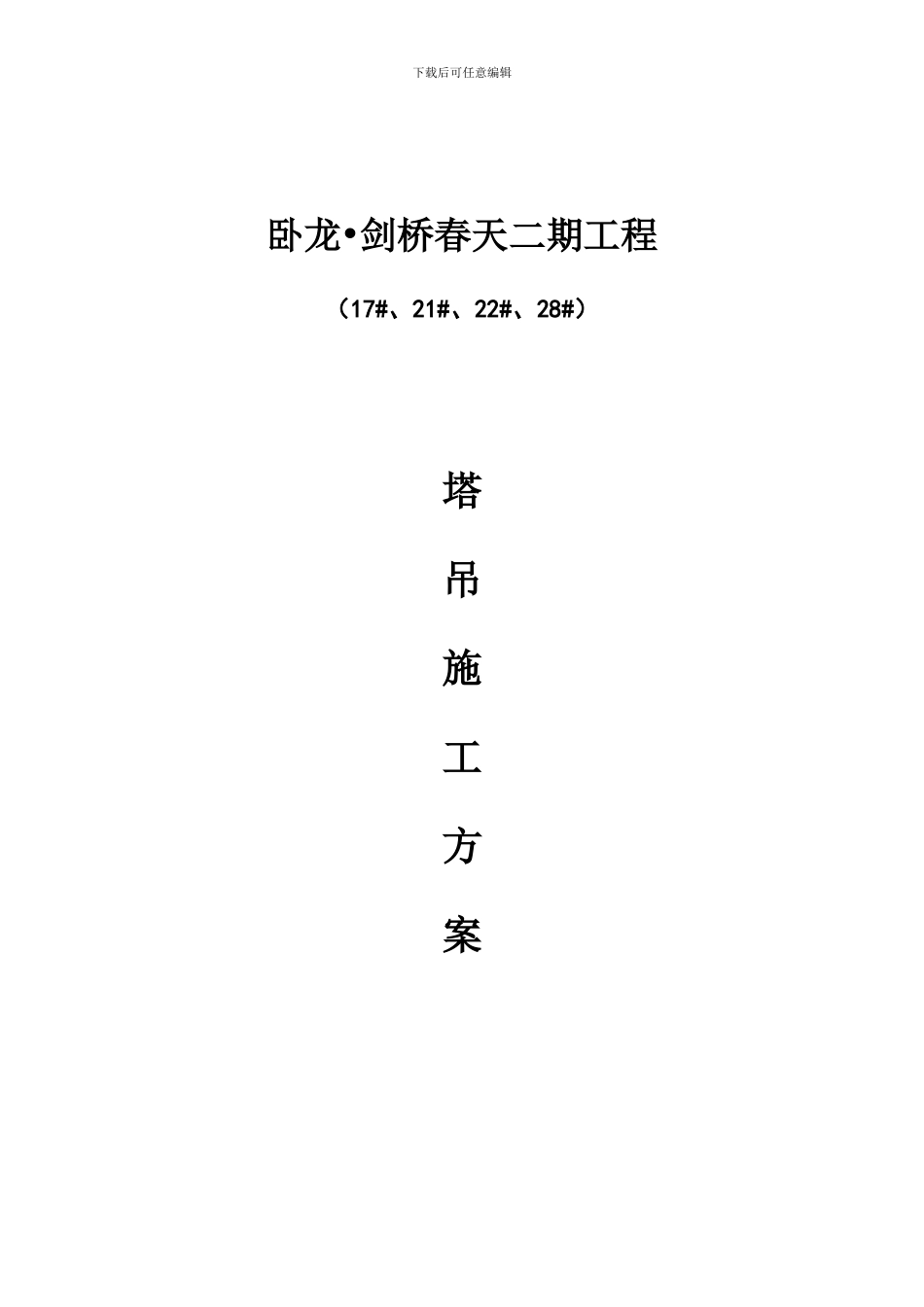

下载后可任意编辑卧龙•剑桥春天二期工程(17#、21#、22#、28#)塔吊施工方案下载后可任意编辑编制: 审核: 批准:广厦建设集团有限责任公司年 月 日目 录一、工程概况1.1 工程概况1.2 场地地质1.3 设备选型二、塔吊基础设计2.1平面布置2.2基础类型2.3受力验算下载后可任意编辑三、 塔吊装拆方法 3.1 塔吊安装 3.2 塔吊附墙 3.3 塔吊拆卸 3.4 安全技术措施一、工程概况1.1 工程概况卧龙·剑桥春天二期工程位于武汉市武汉市东湖高新技术开发区 珞 瑜 路 叶 麻 店 卧 龙 · 剑 桥 春 天 小 区 内 。 本 标 段 主 要 包 括17#、21#、22#、28#住宅楼,建筑面积约 38800m2,建筑层数:17#、22#为 6+1 层,21#、28#为 18 层。建筑高度 21#、28#为 57.40m, 17#、22#为 23.30m;下载后可任意编辑拟在 21#、28#中间设置一台塔吊。1.2 场地地质情况本工程建筑场地类别为Ⅱ类场地。1.3 设备选型根据工期要求、工程特点和平面尺寸,拟采纳 2 台 QTZ5013 型塔吊,吊臂长为 50m,最大起重量为 4t,最小起重重量为 1.3t,最大起重高度为 120m,最大倾覆力矩为 1852KN.m。二、塔吊基础设计2.1、平面布置根据本工程特点,塔吊分别布置在 21#、28#楼的中间,具体平面布置详见总平面布置图。2.2、基础类型根据业主提供本工程的详细地质勘察资料,场地内的地质情况分布不均,所以我们拟二种塔吊基方式:21#楼处的塔吊,地基较差,采纳 4 根人工挖孔桩和采纳整板基础作为塔吊基础,基础尺寸为 5m×5m×1.5m,砼强度等级为 C35,并加早强剂,承台结构配筋见下图:2.3、受力验算 2..3.1 采纳桩基受力验算⑴ 计算参数塔吊工作状态的重量: F=868.9KN;承台重量: G=937.5KN;塔吊非工作状态倾覆力矩:M=1852KN.m;承台尺寸:5m×5m×1.5m;钻孔桩截面尺寸:D=1.0m;桩的中心距:l=3m;⑵ 计算简图根据计算分析,在非工作状态下,塔吊大臂垂直于基础面对角线时最危险(见下图)。当以对角两根桩的连线为轴,产生倾覆力矩时,将由单桩受力,此时桩的受力为最不利情况。塔吊基础配筋图 3m1m1m1m1m1.5m1.5m-3.0001m1m1.5m1.5m1.5mΦ20@200 Φ14@300 挖孔桩下载后可任意编辑⑶ 荷载计算① 当只受到倾覆力矩时:P11=1.42×1852÷(2×3)=438.3KN,P12=-1.42×1852÷(2×3)=-438.3KN② 当只受到基础承台及塔吊重力时: P11=P12=(868.9+1509)÷4=594.5KN;③ 单桩荷载...
