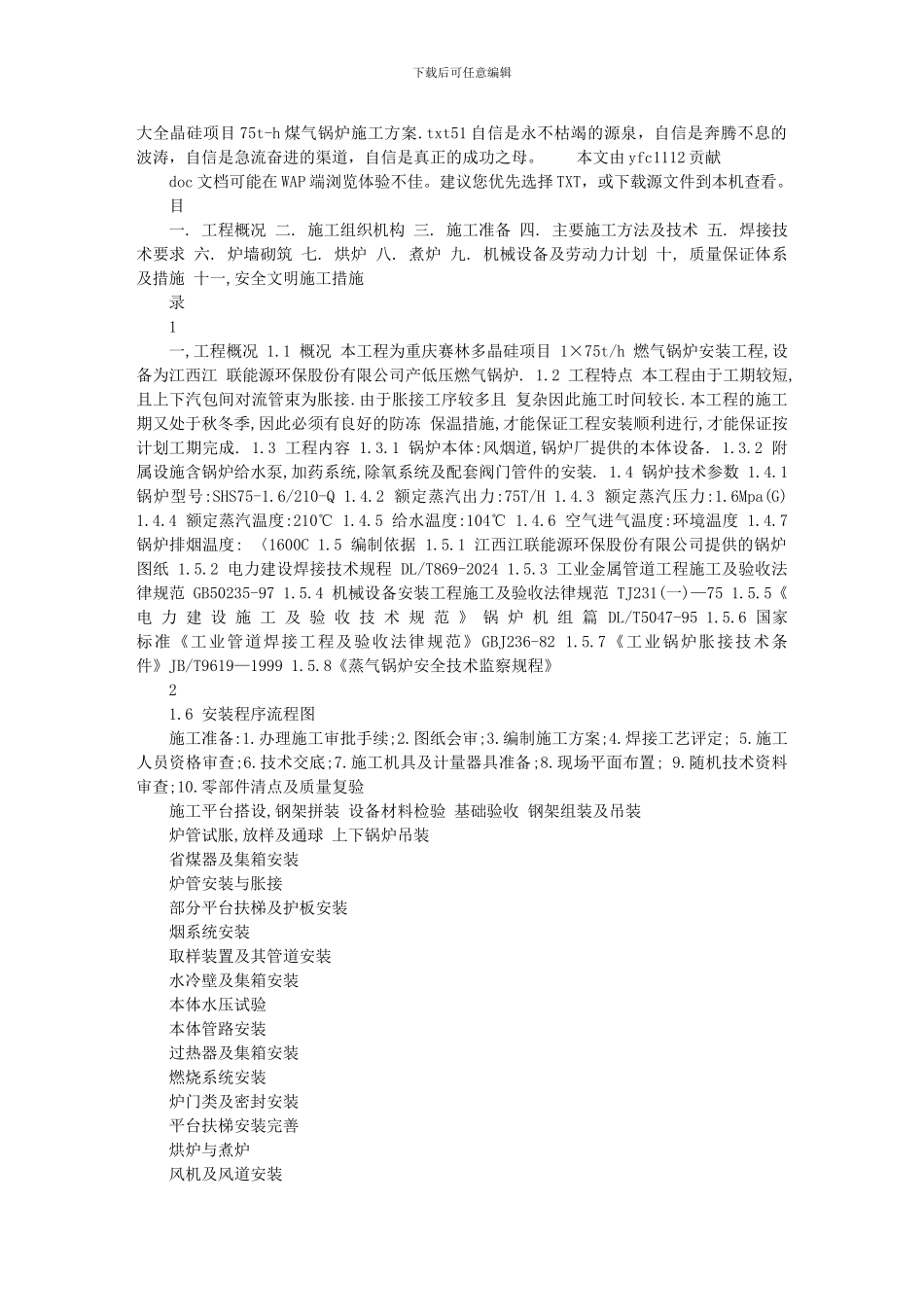

下载后可任意编辑大全晶硅项目 75t-h 煤气锅炉施工方案.txt51 自信是永不枯竭的源泉，自信是奔腾不息的波涛，自信是急流奋进的渠道，自信是真正的成功之母。 本文由 yfc1112 贡献 doc 文档可能在 WAP 端浏览体验不佳。建议您优先选择 TXT，或下载源文件到本机查看。 目 一. 工程概况 二. 施工组织机构 三. 施工准备 四. 主要施工方法及技术 五. 焊接技术要求 六. 炉墙砌筑 七. 烘炉 八. 煮炉 九. 机械设备及劳动力计划 十, 质量保证体系及措施 十一,安全文明施工措施 录 1 一,工程概况 1.1 概况 本工程为重庆赛林多晶硅项目 1×75t/h 燃气锅炉安装工程,设备为江西江 联能源环保股份有限公司产低压燃气锅炉. 1.2 工程特点 本工程由于工期较短,且上下汽包间对流管束为胀接.由于胀接工序较多且 复杂因此施工时间较长.本工程的施工期又处于秋冬季,因此必须有良好的防冻 保温措施,才能保证工程安装顺利进行,才能保证按计划工期完成. 1.3 工程内容 1.3.1 锅炉本体:风烟道,锅炉厂提供的本体设备. 1.3.2 附属设施含锅炉给水泵,加药系统,除氧系统及配套阀门管件的安装. 1.4 锅炉技术参数 1.4.1 锅炉型号:SHS75-1.6/210-Q 1.4.2 额定蒸汽出力:75T/H 1.4.3 额定蒸汽压力:1.6Mpa(G) 1.4.4 额定蒸汽温度:210℃ 1.4.5 给水温度:104℃ 1.4.6 空气进气温度:环境温度 1.4.7 锅炉排烟温度: 〈1600C 1.5 编制依据 1.5.1 江西江联能源环保股份有限公司提供的锅炉图纸 1.5.2 电力建设焊接技术规程 DL/T869-2024 1.5.3 工业金属管道工程施工及验收法律规范 GB50235-97 1.5.4 机械设备安装工程施工及验收法律规范 TJ231(一)—75 1.5.5《 电 力 建 设 施 工 及 验 收 技 术 规 范 》 锅 炉 机 组 篇 DL/T5047-95 1.5.6 国家标准《工业管道焊接工程及验收法律规范》 GBJ236-82 1.5.7《工业锅炉胀接技术条件》JB/T9619—1999 1.5.8《蒸气锅炉安全技术监察规程》 2 1.6 安装程序流程图 施工准备:1.办理施工审批手续;2.图纸会审;3.编制施工方案;4.焊接工艺评定; 5.施工人员资格审查;6.技术交底;7.施工机具及计量器具准备;8.现场平面布置; 9.随机技术资料审查;10.零部件清点及质量复验 施工平台搭设,钢架拼装 设备材料检验 基础验收 钢架组装及吊装 炉管试胀,放样及通球 上下锅炉吊装 省煤器及集箱安装 炉管安装与胀接 部分平台扶梯及护板安装 ...
