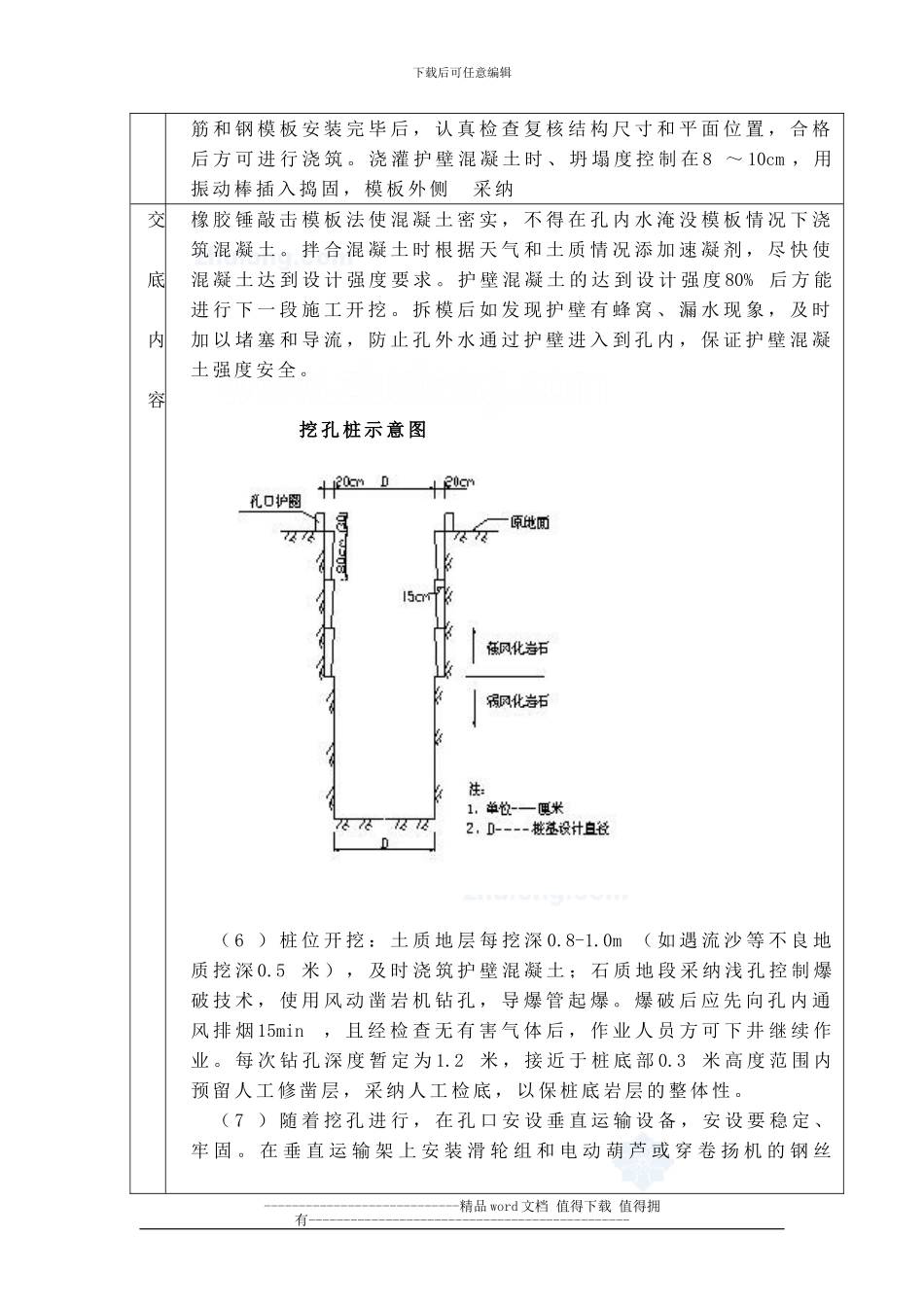

下载后可任意编辑承赤高速公路x 合同段xxx大 桥 桩 基 施 工 作 业 指 导 书施 工 单 位 ： xxx局 第 x 工 程 公 司 承 赤 高 速 公 路 x 合 项 目 部工 程 名 称xxx大 桥桩 号K67+651、 ZK67+595工 程 部 位桩 基 工 程日 期交底内容桥 梁 工 程施 工 负 责 人 ： 安 全 负 责 人 ： 挖孔桩成孔施工1 、 xxx大 桥 桩 基 44 根 、 桩 径 1.8米 ， 施 工 采 纳 人 工 挖 孔 技 术 ， C20混 凝 土 护 壁 、 C20钢 筋 混 凝 土 锁 口 。2 、 具 体 施 工 步 骤 如 下 ：（ 1 ） 施 工 现 场 ： 完 成 三 通 一 平 即 通 水 、 通 电 、 通 路 、 场 地 平整 。 安 全 保 护 设 施 就 绪 。（ 2 ） 桩 位 放 样 ： 测 定 桩 位 和 地 面 高 程 。 桩 位 放 样 的 中 心 坐 标 偏差 满 足 施 工 设 计 法 律 规 范 要 求 。 同 时 将 桩 位 中 心 点 采 纳 纵 横 轴 线 法引 出 4 个 控 制 桩 、 至 影 响 不 到 挖 孔 桩 的 地 方 ， 以 便 挂 线 检 查 控 制 桩位 。 以 桩 身 半 径 加 20cm 护 壁 厚 度 做 圆 、 用 石 灰 撒 出 开 挖 的 轮 廓 线来 。 向 监 理 人 员 报 检 ， 经 检 同 意 后 进 行 施 工 。（ 3 ） 孔 口 的 制 作 ： 桩 孔 采 纳 人 工 开 挖 ， 首 先 浇 筑 孔 口 护 圈 混 凝土 ， 护 圈 厚 度 20 cm, 高 出 地 面 30cm 。 在 护 圈 混 凝 土 内 设 四 个 φ10 钢筋 护 桩 ， 护 桩 埋 入 护 圈 10 cm。 根 据 测 量 定 位 的 桩 位 进 行 桩 孔 开挖 ， 在 开 挖 前 孔 口 四 周 必 须 做 好 排 水 系 统 。（ 4 ） 在 挖 孔 的 过 程 中 应 根 据 地 质 情 况 采 纳 不 同 的 工 具 ， 选 择 不同 的 开 挖 方 法 。 对 于 粘 土 、 粉 土 、 砾 石 层 可 采 纳 铁 锹 、 洋 镐 直 接 开挖 ， 局 部 坚 硬 处 采 纳 风 镐 凿 除 ， 破 裂 后 逐 个 清 理 ， 开 挖 1 米 后 及 时施 工 护 壁 。 对 于 强 风 化 岩 石 层 采 ...
