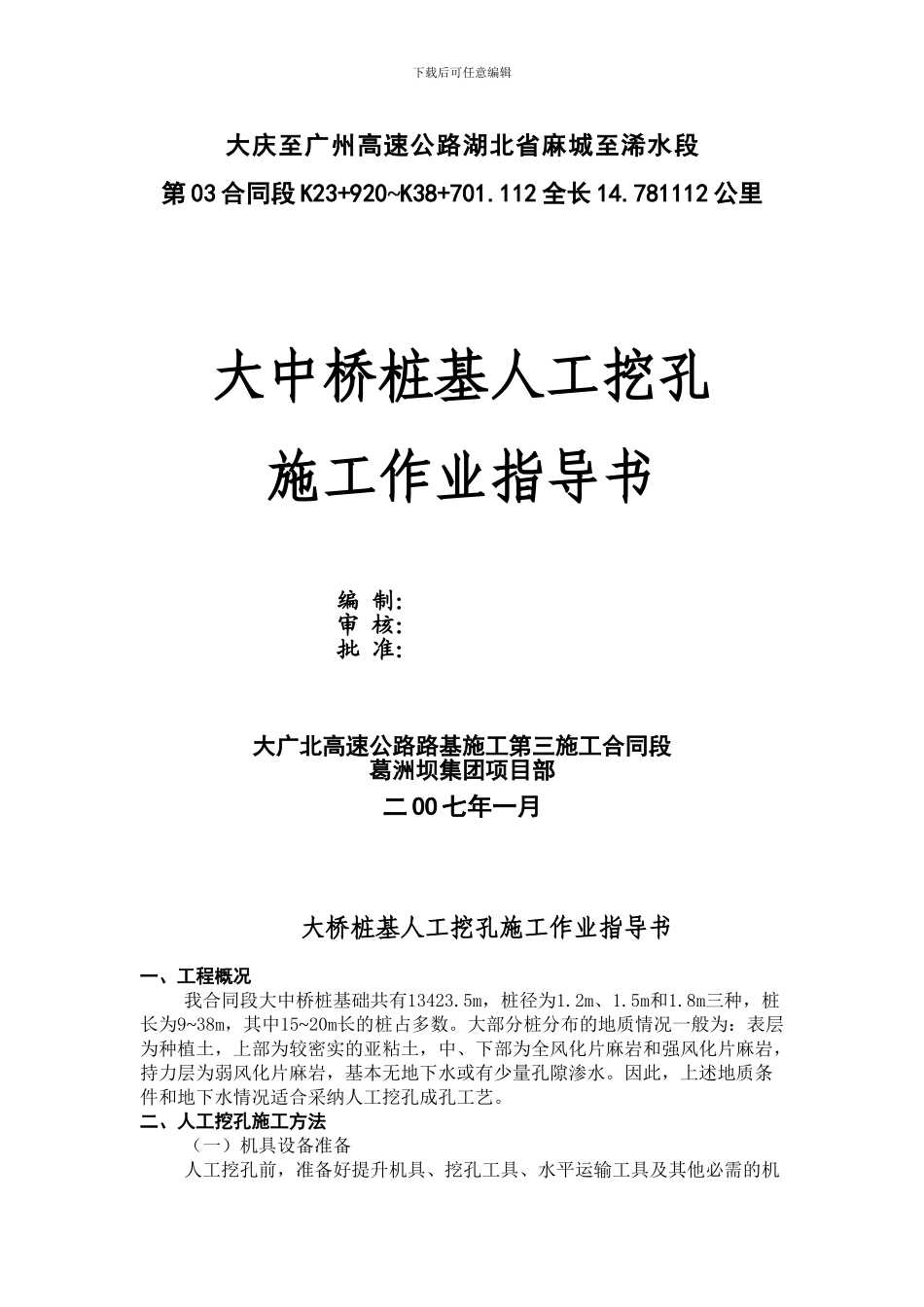

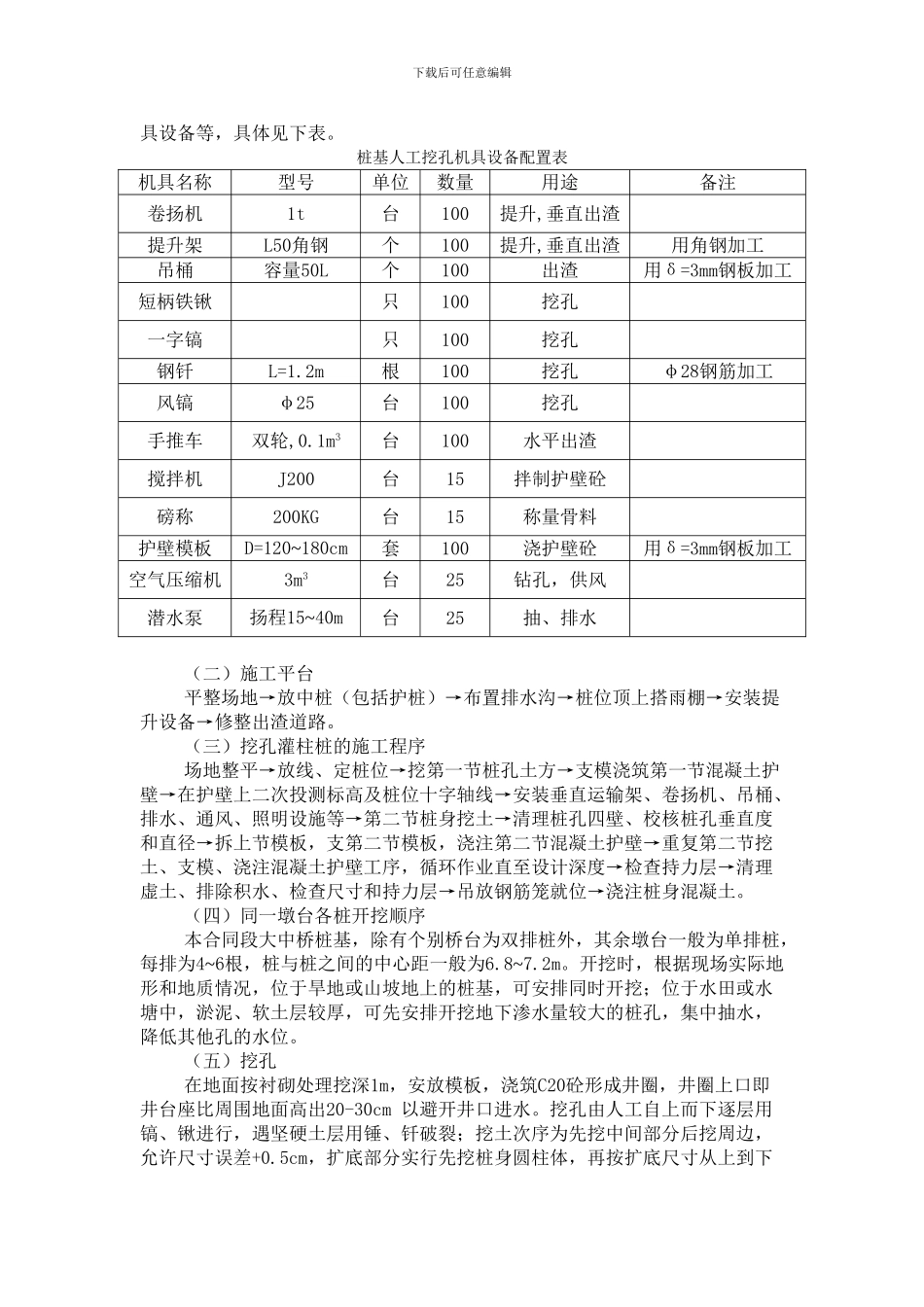

下载后可任意编辑大庆至广州高速公路湖北省麻城至浠水段第 03 合同段 K23+920~K38+701.112 全长 14.781112 公里大中桥桩基人工挖孔施工作业指导书编 制：审 核：批 准：大广北高速公路路基施工第三施工合同段葛洲坝集团项目部二 OO 七年一月大桥桩基人工挖孔施工作业指导书一、工程概况我合同段大中桥桩基础共有13423.5m，桩径为1.2m、1.5m和1.8m三种，桩长为9~38m，其中15~20m长的桩占多数。大部分桩分布的地质情况一般为：表层为种植土，上部为较密实的亚粘土，中、下部为全风化片麻岩和强风化片麻岩，持力层为弱风化片麻岩，基本无地下水或有少量孔隙渗水。因此，上述地质条件和地下水情况适合采纳人工挖孔成孔工艺。二、人工挖孔施工方法（一）机具设备准备人工挖孔前，准备好提升机具、挖孔工具、水平运输工具及其他必需的机下载后可任意编辑具设备等，具体见下表。桩基人工挖孔机具设备配置表机具名称型号单位数量用途备注卷扬机1t台100提升,垂直出渣提升架L50角钢个100提升,垂直出渣用角钢加工吊桶容量50L个100出渣用δ=3mm钢板加工短柄铁锹只100挖孔一字镐只100挖孔钢钎L=1.2m根100挖孔φ28钢筋加工风镐φ25台100挖孔手推车双轮,0.1m3台100水平出渣搅拌机J200台15拌制护壁砼磅称200KG台15称量骨料护壁模板D=120~180cm套100浇护壁砼用δ=3mm钢板加工空气压缩机3m3台25钻孔，供风潜水泵扬程15~40m台25抽、排水（二）施工平台平整场地→放中桩（包括护桩）→布置排水沟→桩位顶上搭雨棚→安装提升设备→修整出渣道路。（三）挖孔灌柱桩的施工程序场地整平→放线、定桩位→挖第一节桩孔土方→支模浇筑第一节混凝土护壁→在护壁上二次投测标高及桩位十字轴线→安装垂直运输架、卷扬机、吊桶、排水、通风、照明设施等→第二节桩身挖土→清理桩孔四壁、校核桩孔垂直度和直径→拆上节模板，支第二节模板，浇注第二节混凝土护壁→重复第二节挖土、支模、浇注混凝土护壁工序，循环作业直至设计深度→检查持力层→清理虚土、排除积水、检查尺寸和持力层→吊放钢筋笼就位→浇注桩身混凝土。（四）同一墩台各桩开挖顺序本合同段大中桥桩基，除有个别桥台为双排桩外，其余墩台一般为单排桩，每排为4~6根，桩与桩之间的中心距一般为6.8~7.2m。开挖时，根据现场实际地形和地质情况，位于旱地或山坡地上的桩基，可安排同时开挖；位于水田或水塘中，淤泥、软土层较厚，可先安排开挖地下渗水量较大的桩孔，集中抽水，降低其他孔的水位。（五）挖孔...
