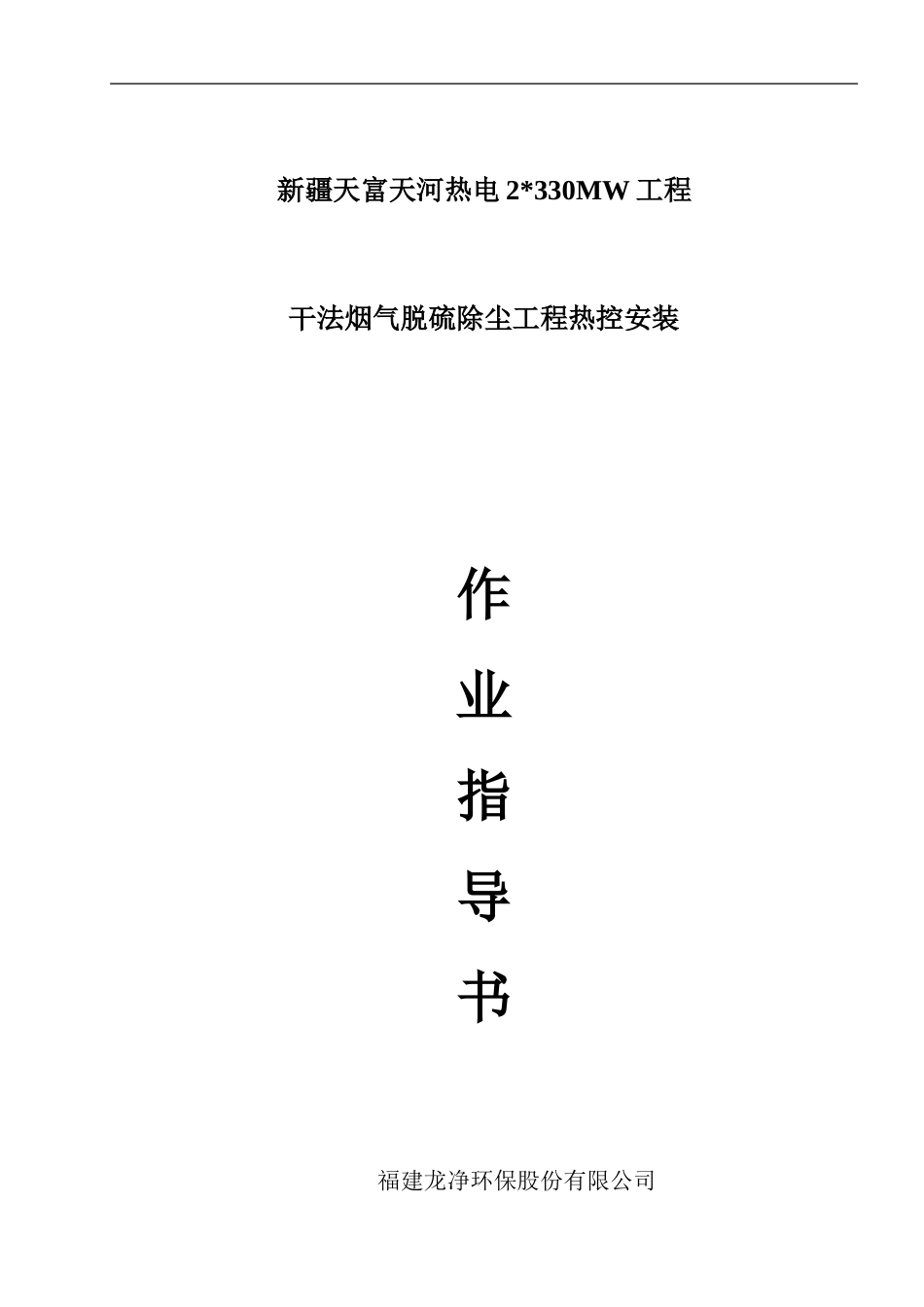

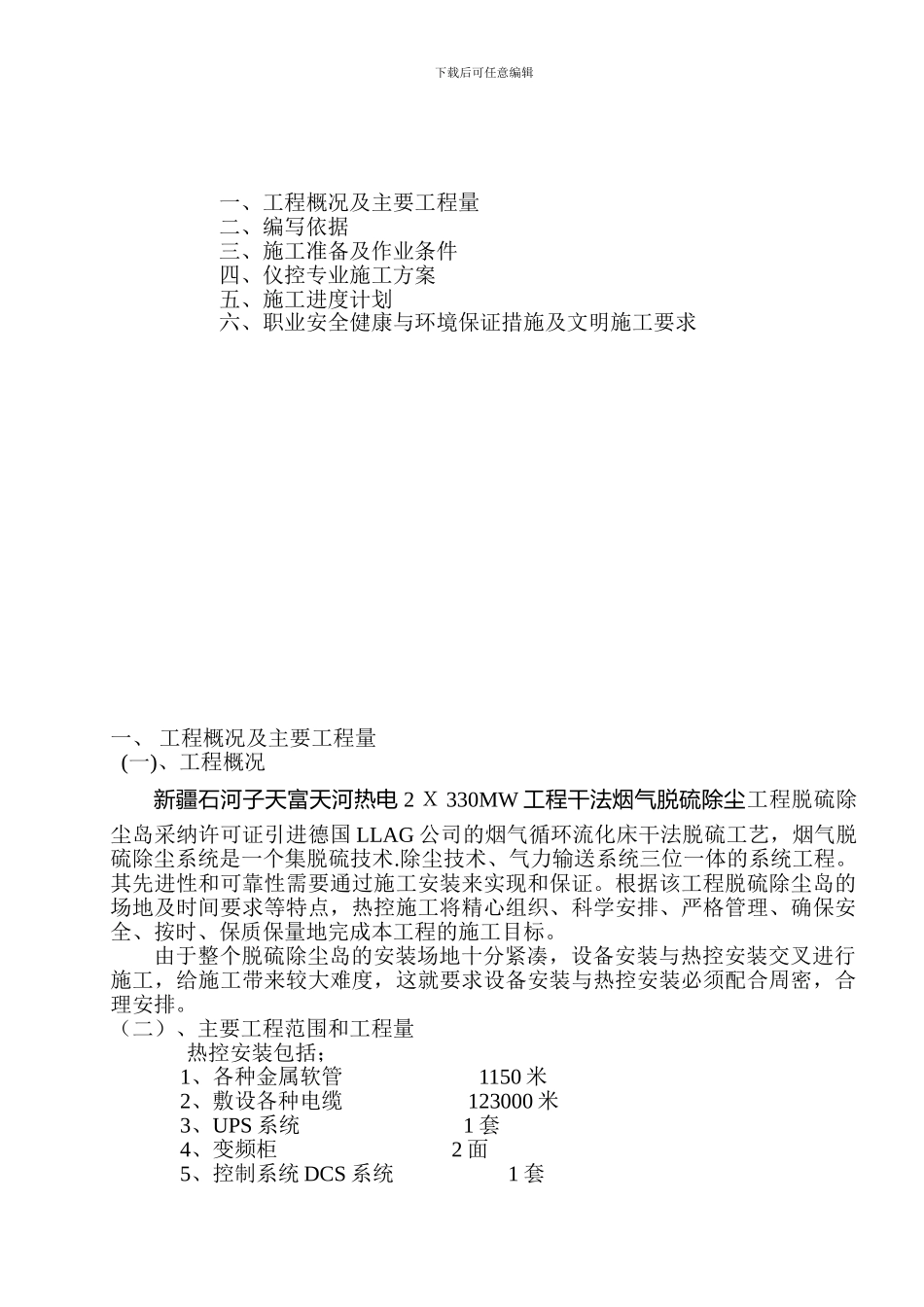

新疆天富天河热电 2*330MW 工程干法烟气脱硫除尘工程热控安装作业指导书福建龙净环保股份有限公司下载后可任意编辑 2024 年 09 月下载后可任意编辑一、工程概况及主要工程量二、编写依据三、施工准备及作业条件四、仪控专业施工方案五、施工进度计划六、职业安全健康与环境保证措施及文明施工要求一、 工程概况及主要工程量(一)、工程概况新疆石河子天富天河热电 2 X 330MW 工程干法烟气脱硫除尘工程脱硫除尘岛采纳许可证引进德国 LLAG 公司的烟气循环流化床干法脱硫工艺,烟气脱硫除尘系统是一个集脱硫技术.除尘技术、气力输送系统三位一体的系统工程。其先进性和可靠性需要通过施工安装来实现和保证。根据该工程脱硫除尘岛的场地及时间要求等特点,热控施工将精心组织、科学安排、严格管理、确保安全、按时、保质保量地完成本工程的施工目标。由于整个脱硫除尘岛的安装场地十分紧凑,设备安装与热控安装交叉进行施工,给施工带来较大难度,这就要求设备安装与热控安装必须配合周密,合理安排。(二)、主要工程范围和工程量热控安装包括;1、各种金属软管 1150 米2、敷设各种电缆 123000 米3、UPS 系统 1 套4、变频柜 2 面 5、控制系统 DCS 系统 1 套 下载后可任意编辑6、操作员站(兼服务器) 1 套 7、消化系统 PLC 控制柜 2 面 8、CEMS 系统 2 套9、控制仓泵 12 套 10、喷吹系统 24 套11、脱硫仪控气源系统 2 套二、编写依据(一)、《火电施工质量检验及评定标准》(热工仪表及控制装置篇)(2024年版)(二)、施工图纸及技术说明三、施工准备及作业条件(一)、工机具配备1、接地摇表 1 台2、绝缘摇表 500v 1 台3、直流电阻测试仪 1 台4、万用表 1 台5、电焊机 4 台6、砂轮切割机 2 台 7、角向磨光机 4 台8、水准仪 1 台 9、线号机 1 台 10、手提式电钻 4 台 11、液压接线钳 4 台 12、冲击电钻 4 台 13、水平尺 2 个 14、液压弯管机 1 台 15、台钻 1 台 16、常用工具满足施工要求。(二)、开工前应具备的条件1、施工图纸到达现场,并经过会检与交接。2、土建、设备安装工程交验合格,具备安装条件。3、施工管理人员已到位,施工劳动力进入现场。4、施工人员熟悉图纸及法律规范。5、施工技术方案编制完成并经审批。6、热控试验、保护、调试人员的资质经审核合格。7、已对施工人员进行安全、技术交底工作,做好必要的安全措施。(三)、现场施工组...
